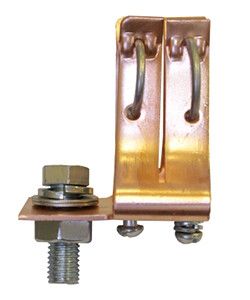

Держатель плавкой вставки ПН2-630 У3 на 630А, медь (ЭТ) | ET522877 Электротехник

Держатель плавкой вставки ПН2-630А, медь, У3 на 630А от бренда Электротехник - это надёжный компонент для защиты цепей промышленного оборудования от перегрузок и коротких замыканий. Артикул et522877 предназначен для работы с плавкими вставками серии ПН2 и рассчитан на максимальный ток 630 А.

Назначение и область применения

Держатель плавкой вставки ПН2-630А используется для фиксации и электрического соединения плавких вставок серии ПН2 в цепях переменного тока до 380 В (50/60 Гц) и постоянного тока до 220 В. Применяется в распределительных щитах, пускателях, силовых шкафах и других устройствах промышленного уровня - например, на станках, конвейерах, насосных станциях и системах вентиляции.

Технические характеристики

• Максимальный рабочий ток: 630 А
• Номинальное напряжение переменного тока: до 380 В, 50/60 Гц
• Номинальное напряжение постоянного тока: до 220 В
• Материал токоведущих элементов: электротехническая медь марки М1
• Класс исполнения по защите: У3 (для умеренного климата, без конденсации)
• Тип контакта: ножевой
• Способ присоединения проводов: болтовой зажим

Совместимость и монтаж

Держатель ПН2-630А совместим только с плавкими вставками серии ПН2 соответствующего номинала. Для монтажа требуется свободное место в щите с учётом габаритов корпуса. Подключение выполняется через болтовые зажимы - рекомендуется использовать медные или алюминиевые провода сечением, соответствующим току 630 А. Перед установкой проверьте соответствие диаметра ножей вставки и гнезд держателя - несоответствие исключает работу.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным предохранителям по ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-3. Конструкция обеспечивает безопасную эксплуатацию благодаря использованию самозагасающих, негорючих пластиков и надёжной точечной сварке плавкого элемента. Наличие класса исполнения У3 гарантирует стабильную работу в помещениях с нормальной влажностью и температурой от −25C до +40C.

Преимущества

• Высокая теплопроводность медных токоведущих деталей снижает нагрев при больших токах.
• Надёжная точечная сварка плавкого элемента исключает случайное отсоединение.
• Напайка олова на медном сердечнике обеспечивает чёткую и воспроизводимую характеристику gG - защита как от длительных перегрузок, так и от КЗ.
• Конструкция с болтовым присоединением позволяет легко менять вставки без инструментов после отключения питания.
• Устойчивый к возгоранию материал корпуса повышает пожаробезопасность.

Ограничения применения

• Не применяется в условиях повышенной запылённости, агрессивных средах или на открытом воздухе - класс У3 не предусматривает герметичность.
• Не совместим с вставками других серий (например, ПН1, ПН3, DIAZED).
• Работает только с номиналом до 630 А; использование вставок большей мощности недопустимо.
• Не предназначен для частых коммутаций - только для защиты, а не для управления.

Примеры использования

• Защита главного входа в распределительный щит промышленного цеха.
• Стандартный элемент в пусковых устройствах крупных двигателей (электроприводы, компрессоры).
• Функциональный модуль в автоматизированных линиях с высокими импульсными нагрузками.
• Замена старых предохранителей в модернизируемых системах с сохранением существующей схемы.

Практические советы

• Перед заменой вставки всегда отключайте питание и проверяйте отсутствие напряжения тестером.
• При затяжке болтов используйте динамометрический ключ - переусилие может повредить контактные поверхности.
• Выбирайте вставку с токовым номиналом на 10–20% выше максимального рабочего тока цепи - это продлит срок службы и снизит риск ложных срабатываний.
• Проверяйте состояние контактов держателя каждые 6–12 месяцев: окисление или подгорание требуют замены даже при целой вставке.
• Держатель ПН2-630А, медь, У3 на 630А - один из самых распространённых решений для тяжёлых условий, но не заменяет автоматические выключатели там, где нужна регулировка или дистанционное управление.
