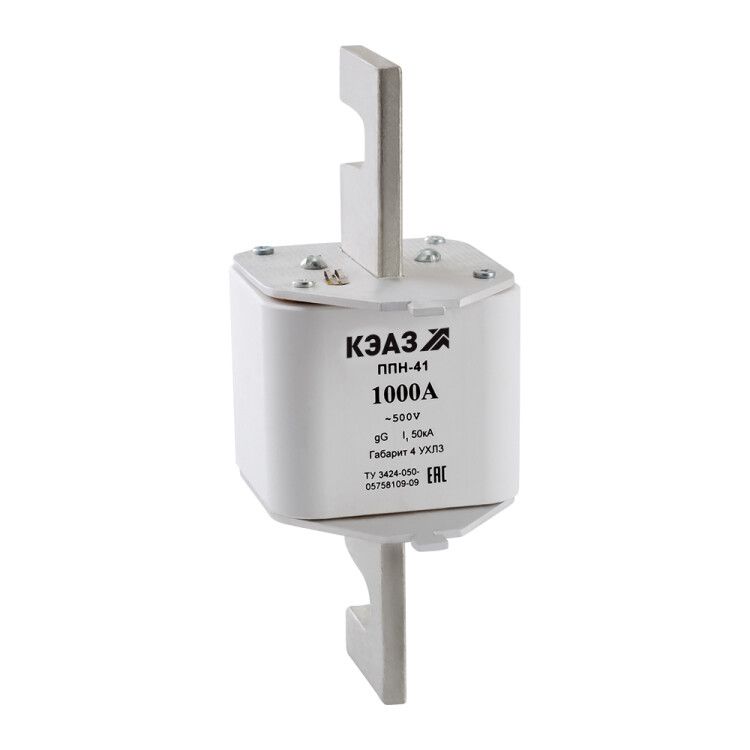

Вставка плавкая ППН 41 1250А X3 габарит 4 УХЛ3 КЭАЗ 111403

Вставка плавкая ППН-41-Х3-4-1250А-УХЛ3 от КЭАЗ - это надёжная однополюсная плавкая вставка ножевого типа, предназначенная для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в распределительных устройствах высокой мощности, где требуется высокая отключающая способность и устойчивость к экстремальным температурам.

Назначение и область применения

Вставка плавкая ППН-41-Х3-4-1250А-УХЛ3 используется для защиты оборудования в силовых цепях переменного тока частотой 50/60 Гц. Подходит для установки в коммутационные аппараты, рубильники, контакторы и другие устройства, требующие быстрого отключения при аварийном токе. Область применения - промышленные объекты: станки, конвейеры, системы управления, трансформаторные подстанции, энергоёмкие производства.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В AC - максимальное напряжение сети, для которой предназначена вставка;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий, соответствует международным требованиям;
• Типоразмер: 4 - стандартный габарит для вставок ножевого типа, совместимый с большинством аппаратов;
• Мощностные потери: 110 Вт - тепловые потери при работе на номинальном токе, влияют на нагрев аппарата;
• Исполнение: втычное - вставка фиксируется в держателе путём введения ножевых контактных пластин;
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчива к влаге и перепадам температур в условиях холодного климата;
• Индикация срабатывания: верхняя - визуальный сигнал через окно на корпусе при перегорании;
• Наличие бойка: да - механический элемент, сигнализирующий о срабатывании и позволяющий удалённо определить отказ;
• Степень защиты: IP00 - вставка не имеет внешней изоляции, защищается только установленной конструкцией;
• Количество полюсов: 1 - однополюсная конструкция, применяется в однофазных или трёхфазных системах с отдельными вставками на каждый полюс;
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009 - соответствие российским стандартам качества и безопасности.

Совместимость и монтаж

Вставка плавкая ППН-41-Х3-4-1250А-УХЛ3 совместима с держателями и аппаратами, рассчитанными на типоразмер 4 и номинальный ток 1250 А. Монтаж осуществляется на аппарат - вставка вводится в держатель до щелчка, обеспечивается плотный контакт. Для правильной работы необходимо соблюдать посадочные размеры и момент затяжки клемм. Не допускается использование с другими типоразмерами - это снижает надёжность и создаёт риск возгорания.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Категория gL/gG гарантирует селективную работу с другими защитными устройствами. Бойковый механизм позволяет оперативно диагностировать сработавшую вставку без вскрытия аппарата. Несмотря на IP00, вставка безопасна при условии установки в закрытом корпусе с доступом только для обслуживания.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает оборудование даже при серьёзных КЗ;
• Работа при низких температурах (-60 C) - подходит для холодных регионов и открытых площадок;
• Визуальная индикация и бойковый механизм - ускоряют поиск неисправности;
• Совместимость со стандартными держателями - легко заменяется без модификаций;
• Низкие потери мощности (110 Вт) - минимизируют нагрев в держателе и повышают эффективность системы.

Ограничения применения

• Не предназначена для постоянного тока (DC) - только для переменного тока (AC);
• IP00 - нельзя использовать вне герметичного корпуса; риск поражения током при открытом доступе;
• Требуется точное соответствие типоразмера 4 - применение других размеров недопустимо;
• Не рекомендовано для частых срабатываний - после каждого срабатывания вставка меняется полностью;
• Не подходит для защиты чувствительной электроники - предназначена исключительно для силовой нагрузки.

Примеры использования

• Защита главного входа в распределительный шкаф промышленного цеха;
• Фазовая защита частотного преобразователя на 1250 А;
• Обеспечение селективной защиты в многокаскадной системе питания станков;
• Установка в держатели рубильника РПН-1250 в условиях северного климата.

Практические советы

• При замене всегда проверяйте целостность держателя - износ контактов может вызывать перегрев даже новой вставки;
• Используйте изолированные инструменты при замене - вставка находится под напряжением при работающей системе;
• Убедитесь, что система охлаждения аппарата не забита - повышенная температура окружающей среды снижает реальную долговечность вставки;
• При проектировании учтите, что 110 Вт потерь - это тепло, которое нужно отвести; не располагайте вставки слишком близко друг к другу;
• Для систем с частыми пусками (например, насосы, компрессоры) выбирайте вставки с запасом по времени срабатывания - ППН-41-Х3-4-1250А-УХЛ3 не является медленнодействующей, но её характеристики подходят для большинства силовых задач.
