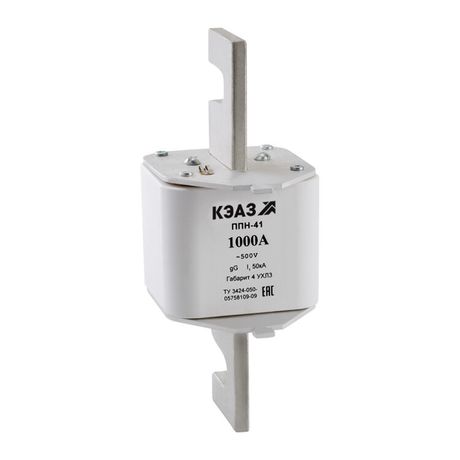

Вставка плавкая ППН 41 1000А X3 габарит 4 УХЛ3 КЭАЗ 111402

Вставка плавкая ППН-41-X3-4-1000А-УХЛ3 - это однополюсная плавкая вставка ножевого типа, предназначенная для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Произведена Кэаз, соответствует типоразмеру 4 и рассчитана на работу в суровых условиях благодаря климатическому исполнению УХЛ3.

Назначение и область применения

Вставка плавкая ППН-41-X3-4-1000А-УХЛ3 используется для защиты оборудования в высокотоковых силовых цепях. Применяется в распределительных устройствах, коммутационной аппаратуре, преобразовательных установках и других системах, где требуется надёжная защита при токах до 1000 А. Подходит для промышленных объектов: металлургические производства, сварочные комплексы, крупные насосные станции, конвейеры.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который вставка выдерживает длительно без срабатывания.
• Номинальное напряжение: 690 В AC - максимальное напряжение сети, для которой предназначена вставка.
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Категория применения: gL/gG - универсальная классификация, означает защиту как кабелей, так и оборудования от перегрузок и КЗ.
• Частота: 50/60 Гц - совместима со всеми стандартными сетями переменного тока.
• Мощностные потери: 90 Вт - энергия, которая теряется в виде тепла при прохождении номинального тока; важно учитывать при теплообмене в шкафу.
• Типоразмер: 4 - физический размер, определяющий совместимость с держателями и контактами.
• Исполнение: втычное - вставляется в держатель путём вдавливания контактов.
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +40 C, устойчив к повышенной влажности и колебаниям температуры.
• Индикация срабатывания: верхняя - видимый механический выброс бойка указывает на пробой элемента.
• Степень защиты IP00: отсутствие внешней защиты - вставка требует обязательного размещения внутри корпуса или держателя с защитой.
• Наличие бойка: да - позволяет визуально определить сработавшую вставку без вскрытия.
• Количество полюсов: 1 - защищает одну фазу или один проводник.

Совместимость и монтаж

Вставка ППН-41-X3-4-1000А-УХЛ3 устанавливается исключительно в специализированные держатели, соответствующие типоразмеру 4 и номинальному току 1000 А. Монтаж осуществляется на аппарат - то есть вставка вводится в контактную группу держателя, закреплённого на щите или оборудовании. Для правильного монтажа необходимо использовать оригинальные держатели КЭАЗ серии ППН, обеспечивающие плотный контакт и необходимое усилие зажима. Нельзя применять адаптеры или держатели другого типоразмера - риск нагрева, искрения и выхода из строя.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям ТУ3424-050-05758109-2009. Эти нормы гарантируют соответствие международным принципам безопасности для предохранителей категории gL/gG. Благодаря наличию бойка и чёткой маркировке обеспечивается быстрая диагностика отказа. Однако из-за степени защиты IP00 использование вне герметичного корпуса запрещено - открытые контакты представляют опасность поражения током.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает оборудование даже при серьёзных аварийных режимах.
• Работа в широком диапазоне температур - подходит для холодных регионов и нестандартных условий эксплуатации.
• Визуальный индикатор срабатывания через бойк - снижает время ремонта и повышает безопасность обслуживания.
• Подтверждённая долговечность и стабильность характеристик согласно ГОСТ и ТУ - минимизация рисков внезапного отказа.
• Производство КЭAZ - известный российский бренд с проверенной качественной базой материалов и контролируемым производственным процессом.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC).
• Не допускается установка в открытых местах - степень защиты IP00 требует обязательного помещения в держатель с защитным кожухом.
• Не рекомендовано использование в средах с взрывоопасными газами или пылью - отсутствует взрывозащита и герметизация.
• Не подлежит восстановлению после срабатывания - является расходным материалом.
• Требуется точное соблюдение типоразмера 4 - неверный держатель вызовет плохой контакт, перегрев и возможный пожар.

Примеры использования

• Защита главного входа в частотный преобразователь мощностью более 500 кВт.
• Фазовая защита в больших сварочных аппаратах с током до 1000 А.
• Автоматическая система управления насосной станцией в нефтедобыче.
• Щитовое устройство на заводе по переработке металла, работающее в условиях низких зимних температур.

Практические советы

• Выбирая вставку, всегда сверьте типоразмер (4) и номинальный ток (1000 А) с данными вашего держателя - они должны точно совпадать.
• Проверьте наличие бойка перед установкой - он должен быть в исходном положении, не выброшен.
• При замене используйте аналогичную модель - не меняйте типоразмер ради экономии, даже если “похоже”.
• Обязательно отключите питание и убедитесь в отсутствии напряжения перед заменой - даже при отключенном автомате возможен остаточный заряд.
• При многократных срабатываниях проверьте всю цепь - возможно, проблема не в вставке, а в нагрузке или коротком замыкании.
• Храните запасные вставки в сухом месте, избегая воздействия влаги и грязи - даже при IP00 внутренние элементы чувствительны к загрязнениям.
