Плавкая вставка предохранителя ППНИ-39, габарит 3, 100А | DPP50-100 IEK

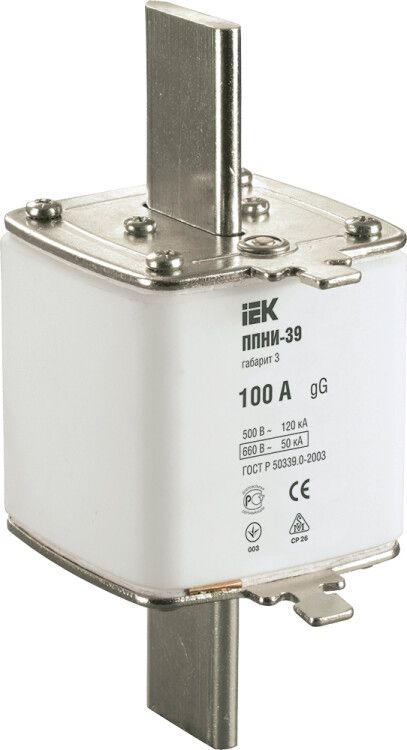

Вставка плавкая предохранителя ППНИ-39, габарит 3, 100А от IEK (ИЭК), артикул dpp50-100, предназначена для защиты цепей от перегрузок и коротких замыканий в промышленных электроустановках. Это надёжная однополюсная вставка с высокой отключающей способностью, совместимая с аппаратами габарита NH3.

Назначение и область применения

Вставка плавкая предохранителя ППNI-39, габарит 3, 100А используется для защиты электрических цепей переменного тока от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Применяется в силовых цепях промышленного оборудования, где требуется быстрое и гарантированное отключение повреждённого участка.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения и управления (ЩО, ШРПНН)
• Трансформаторные подстанции и системы низкого напряжения
• Цепи питания двигателей, конвейеров, насосов и другого промышленного оборудования

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который вставка выдерживает без срабатывания при нормальных условиях.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока, для которой рассчитана вставка.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка способна безопасно прервать.
• Категория применения: gL/gG - универсальная категория, обеспечивающая защиту как от перегрузок, так и от коротких замыканий; подходит для широкого спектра нагрузок.
• Габарит: 3 (NH3) - стандартизированный размер, соответствует типоразмеру NH3, что обеспечивает совместимость с большинством современных держателей.
• Тип напряжения: Переменный ток (AC) - работает только в сетях переменного тока, не предназначен для постоянного тока.
• Количество полюсов: 1 - однополюсная вставка, устанавливается в один фазный проводник.
• Исполнение: Втычное - вставляется в держатель контактными наконечниками, не требует болтовых соединений.
• Индикатор срабатывания: Передний - позволяет визуально определить сработавшую вставку без вскрытия аппарата.
• Степень защиты IP00: Нет внешней защиты - вставка защищена только корпусом держателя, не предназначена для открытой установки.
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40C до +40C, с повышенной влажностью.
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий монтажа и эксплуатации.
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на плавкие предохранители.

Совместимость и монтаж

Вставка плавкая предохранителя ППNI-39, габарит 3, 100А совместима с любыми держателями предохранителей, выполненными по стандарту NH3. Монтаж осуществляется путём введения контактов вилочного типа в зажимы держателя. Для правильной работы необходимо:

• Использовать только рекомендованные держатели с подходящими контактным давлением и размерами.
• Не затягивать клеммы избыточно - это может вызвать нагрев и преждевременный выход из строя.
• Проверять целостность контактов перед установкой - окисление или деформация снижают надёжность.
• Заменять вставку только при отключённом питании и после проверки отсутствия напряжения.

Безопасность и стандарты

Вставка плавкая предохранителя ППNI-39, габарит 3, 100А сертифицирована по ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что подтверждает её соответствие требованиям безопасности для промышленного применения. Высокая отключающая способность (150 кА) обеспечивает безопасную работу даже в системах с большой мощностью КЗ. Индикатор срабатывания позволяет оперативно выявить отказ, минимизируя время простоя.

Преимущества

• Высокая отключающая способность - надёжно прерывает самые опасные короткие замыкания.
• Визуальный индикатор - ускоряет диагностику и замену без демонтажа.
• Стандартный габарит NH3 - легко заменяема, доступна в продаже во многих торговых точках.
• Долгий срок службы - 15 лет при правильной эксплуатации снижает затраты на обслуживание.
• Соответствие российским стандартам - подходит для проектов, требующих сертификации по ГОСТ.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC.
• Степень защиты IP00 - нельзя использовать вне держателя или в условиях запыления/влажности без дополнительной защиты корпуса.
• Не подходит для защиты чувствительной электроники - имеет медленную характеристику, не является “быстрым” предохранителем.
• Максимальное напряжение 690 В - не следует применять в сетях выше этого значения, даже временно.
• Требуется обязательная установка в держатель - самостоятельная установка в цепь недопустима.

Примеры использования

• Защита входного автомата в ЩО трансформаторной подстанции 690 В.
• Фазовая защита двигателя 75 кВт в шкафу управления с частотным преобразователем.
• Резервная защита кабельной линии 100 А в распределительном щите ШРС.
• Защита группы светильников в помещении с высокой влажностью (при наличии герметичного корпуса держателя).

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - не используйте вставку близкую по значению к максимуму нагрузки, оставьте запас 10–20 %.
• При замене обязательно проверяйте состояние держателя - износ контактов или трещины в корпусе могут стать причиной нового отказа.
• Не заменяйте вставку на более высокого номинала - это создаёт риск перегрева кабеля и возгорания.
• Для систем с частыми пусками (например, компрессоры) убедитесь, что выбранная вставка не будет ложных срабатываний - gL/gG подходит, но лучше проконсультироваться с проектировщиком.
• Храните запасные вставки в сухом месте - влага может вызвать коррозию контактов даже в неработающем состоянии.
