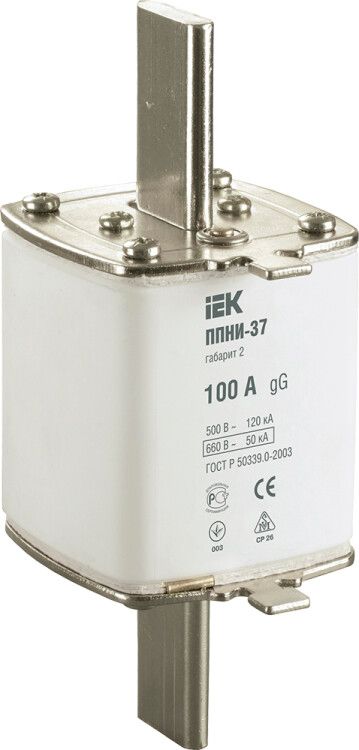

Плавкая вставка предохранителя ППНИ-37, габарит 2, 100А | DPP40-100 IEK

Плавкая вставка предохранителя ППНИ-37, габарит 2, 100А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах низкого напряжения. Бренд IEK, артикул dpp40-100.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-37, габарит 2, 100А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Подходит для установки в аппаратах с коммутирующими устройствами, где требуется быстрое отключение поврежденной цепи.

• Защита кабельных линий и промышленного оборудования
• Установка в ВРУ, ЩО, ШР, ШРПНН, управляющих ящиках
• Применение в однофазных и трёхфазных сетях до 690 В, 50 Гц

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка
• Отключающая способность: 150 кА - максимальный ток КЗ, который вставка безопасно прерывает
• Род тока: переменный (AC) - работает только в сетях с синусоидальным током 50 Гц
• Габарит: 2 - соответствует стандартному размеру для втычных вставок; совместима с держателями габарита 2
• Количество полюсов: 1 - защищает одну фазу или один проводник
• Категория применения: gL/gG - универсальная защита для силовых цепей, включая кабели и двигатели
• Климатическое исполнение: УХЛ3 - допустимый температурный режим от −40 C до +40 C, умеренно холодный климат
• Степень защиты: IP00 - нет внешней защиты корпуса; требует установки в закрытые аппараты
• Индикатор сработавшей вставки: передний - позволяет визуально определить состояние через окно держателя
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-37, габарит 2, 100А устанавливается исключительно в держатели, соответствующие габариту 2. Монтаж осуществляется путём введения контактов вилочных элементов в зажимы держателя - тип “на аппарат”.

• Не используйте держатели других габаритов - возможен плохой контакт и нагрев
• Посадочные размеры должны точно соответствовать нормам ГОСТ
• Монтировать можно только при отключенном питании
• Подходящие держатели: IEK DPP40, аналогичные модели с пометкой “габарит 2”

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-37, габарит 2, 100А сертифицирована по ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует соответствие требованиям безопасности к отключающим устройствам в России. Отличается высокой надёжностью при прерывании больших токов КЗ - до 150 кА.

Преимущества

• Высокая отключающая способность - обеспечивает безопасную работу даже при серьёзных авариях
• Чёткий визуальный индикатор - легко диагностировать сработавшую вставку без тестирования
• Совместимость со стандартными держателями - снижает затраты на обслуживание
• Долгий срок службы - 5 лет гарантии при соблюдении условий эксплуатации

Ограничения применения

• Не применяется в цепях постоянного тока - только AC
• IP00 - нельзя использовать вне герметичных или закрытых корпусов
• Не рекомендовано применение в условиях повышенной запылённости без дополнительной защиты
• Не подходит для защиты чувствительной электроники - только мощностные нагрузки
• Требуется точное соответствие номинала тока и напряжения - использование выше 100 А или 690 В недопустимо

Примеры использования

• Главный входной предохранитель в распределительном щите ВРУ
• Защита питания крупного насоса или компрессора в ШР
• Фазовая защита в пультах управления станков
• Цепи питания трансформаторов в подстанциях

Практические советы

• Выбирая вставку, проверьте, чтобы её номинальный ток был равен или чуть больше расчетного тока нагрузки - не более чем на 10%
• При замене всегда используйте оригинальные держатели того же бренда или стандарта - некачественные аналоги вызывают перегрев
• Проверяйте целостность индикатора после каждого срабатывания - если он не виден, значит вставка пробита
• Не ремонтируйте и не восстанавливают плавкие вставки - они одноразовые
• Для многократных срабатываний в одной цепи - проанализируйте причину перегрузки, а не просто меняйте вставку
