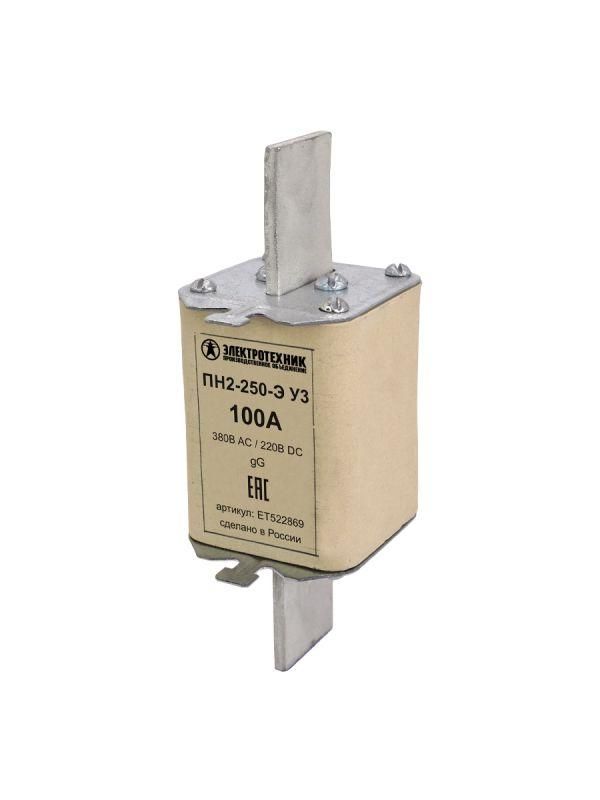

Плавкая вставка ПН2-250-Э У3 на 100А, стальные ножи (ЭТ) | ET522869 Электротехник

Плавкая вставка ПН2-250-Э У3 на 100А, стальные ножи - это устройство защиты цепей от перегрузок и коротких замыканий, предназначенное для установки в коммутационных аппаратах серии ПН2. Бренд Электротехник и артикул et522869 указывают на соответствие промышленному стандарту для тяжелых условий эксплуатации.

Назначение и область применения

Плавкая вставка ПН2-250-Э У3 на 100А используется для защиты электрооборудования от аварийных токов. Она применяется в силовых цепях постоянного и переменного тока до 440 В. Подходит для установки в выключателях нагрузки, рубильниках и других устройствах серии ПН2. Часто встречается на промышленных объектах: станках, конвейерах, распределительных щитах.

Технические характеристики

• Номинальный ток: 100 А
• Тип вставки: ПН2-250-Э У3
• Материал ножей: сталь - обеспечивает механическую прочность и надежный контакт
• Рабочее напряжение: до 440 В AC/DC
• Степень защиты: не указана - требуется установка в корпус с соответствующей степенью IP
• Исполнение: У3 - умеренный климат, допустимые температуры от −40 C до +40 C

Совместимость и монтаж

Плавкая вставка ПН2-250-Э У3 на 100А совместима только с аппаратами серии ПН2-250, имеющими гнездовые контакты под стальные ножи. Монтаж выполняется при отключенном питании. Ножи вставки должны плотно входить в контактную систему без усилия - при необходимости проверьте зазор и состояние контактов. Не используйте вставку в аппаратах другой серии - даже при физической совместимости возможна потеря защиты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 50359.1 - стандартам для предохранителей низковольтной сети. Однако сертификация конкретной партии должна подтверждаться документацией от производителя Электротехник. Для безопасной работы необходимо соблюдать правила электробезопасности: работать с отключенным оборудованием, использовать изолирующие средства.

Преимущества

• Стальные ножи обеспечивают долговечность и устойчивость к окислению при частых операциях включения/выключения
• Высокая термическая стойкость - позволяет выдерживать кратковременные перегрузки без ложного срабатывания
• Простая замена - не требует специальных инструментов, доступна при обслуживании оборудования

Ограничения применения

• Не предназначена для защиты чувствительной электроники - слишком медленная реакция на импульсы
• Не работает в условиях повышенной влажности без герметичного корпуса - риск коррозии ножей
• Запрещено применять при напряжении выше 440 В - возможно пробивание изоляции
• Не рекомендуется для частых срабатываний - после каждого отключения требуется замена вставки

Примеры использования

• Защита двигателя 75 кВт на конвейере в пищевой промышленности
• Автоматическое отключение цепи питания насосной станции при КЗ
• Функциональная часть распределительного щита на заводе с высокой запыленностью

Практические советы

• Перед установкой проверьте целостность ножей - наличие деформаций или следов нагрева недопустимо
• Обязательно совпадайте номинал вставки (100 А) с расчетным током защищаемой цепи - переоценка снижает защиту, недооценка вызывает ложные отключения
• При замене всегда используйте оригинальную вставку ПН2-250-Э У3 от Электротехник - аналоги могут иметь отличную временятоковую характеристику
• Храните запасные вставки в сухом месте - даже стальные ножи подвержены коррозии при длительном воздействии влаги
