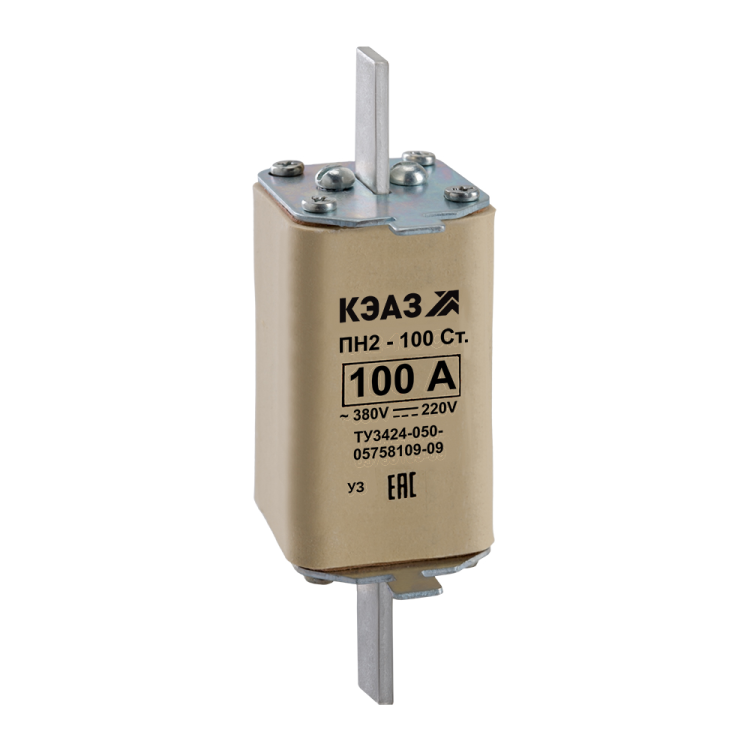

Вставка плавкая ПН2-100-С-100А-У3 | 110874 КЭАЗ

Вставка плавкая ПН2-100-С-100А-У3 от КЭАЗ - это однополюсный предохранитель типа gL/gG, предназначенный для защиты силовых цепей от перегрузок и коротких замыканий в промышленном оборудовании, системах автоматизации и распределительных щитах. Номинальный ток 100 А, напряжение до 380 В AC/DC, климатическое исполнение У3 позволяют использовать её в широком диапазоне условий.

Назначение и область применения

Вставка плавкая ПН2-100-С-100А-У3 применяется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании. Подходит для установки в аппаратах и распределительных устройствах, где требуется надёжная и быстродействующая защита. Области применения: промышленные станки, конвейеры, системы управления, силовые шкафы, объекты ЖКХ и коммерческие здания. Работает как в сетях переменного тока (до 380 В, 50/60 Гц), так и в цепях постоянного тока (до 220 В).

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 380 В (AC), 220 В (DC)
• Отключающая способность: 100 кА - способна безопасно прервать даже самые мощные аварийные токи
• Тип напряжения: AC/DC - совместима с обоими типами тока
• Частота: 50/60 Гц - работает в любых стандартах сети
• Количество полюсов: 1
• Тип изделия: плавкая вставка (не самостоятельный выключатель, требует корпуса)
• Климатическое исполнение: У3 - рассчитана на умеренный климат с возможностью работы при температурах от -60 до +40 C
• Габарит: соответствует формату 100 А (стандартный размер для втычных вставок этого класса)
• Степень защиты: IP00 - не имеет внешней защиты, используется внутри закрытых устройств
• Категория применения: gL/gG - обеспечивает избирательную защиту как от перегрузок, так и от коротких замыканий
• Метод монтажа: на аппарат - встраивается в специальный держатель или патрон
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка ПН2-100-С-100А-У3 совместима с патронами и держателями, предназначенными для втычных предохранителей серии ПН2. Монтаж осуществляется путём вставления в фиксирующий контактный механизм - без инструментов. Важно: не используйте вставку без корпуса! Она не защищена от прикосновений и воздействия окружающей среды. Для правильной работы проверьте соответствие габарита (100 А) и контактов вашего держателя. Применяйте только с сертифицированными патронами, соответствующими ГОСТ 17242-86.

Безопасность и стандарты

Вставка ПН2-100-С-100А-У3 соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Относится к категории gL/gG - что гарантирует высокую селективность и надёжность отключения при авариях. Сертифицирована в Реестре Электрооборудования (РЭ-2495/20). Благодаря высокой отключающей способности (100 кА) снижается риск возгорания и повреждения оборудования при КЗ.

Преимущества

• Высокая отключающая способность - 100 кА позволяет применять в местах с большими токами КЗ
• Широкий диапазон рабочих температур - от -60 C до +40 C - подходит для холодных помещений и открытых площадок
• Поддержка AC/DC - универсальность для различных типов цепей
• Проверенная конструкция - продукт КЭАЗ, известного производителя с многолетним опытом в области предохранителей
• Лёгкий и быстрый монтаж - втычное исполнение исключает необходимость в пайке или сложной сборке

Ограничения применения

• Не предназначена для установки вне корпуса - степень защиты IP00 делает её опасной при открытом доступе
• Не подходит для защиты цепей с напряжением выше 380 В AC или 220 В DC
• Требует точного соответствия патрона - использование с несоответствующими держателями может вызвать нагрев, искрение или отказ
• Не рекомендовано применение в условиях повышенной запылённости или влажности без герметичного кожуха
• Не является средством ручного отключения - служит только для аварийной защиты

Примеры использования

• Защита входных цепей частотных преобразователей на заводах
• Обеспечение безопасности силовой части станков ЧПУ
• Функция защиты в распределительных щитах торговых центров
• Автоматические линии на пищевых предприятиях
• Цепи управления насосных станций и компрессоров

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - даже при отключенном автомате может сохраняться потенциал!
• Выбирайте вставку с таким же номиналом, какой указан в проекте - нельзя заменить 100 А на 125 А без пересчёта всей защиты
• При частых срабатываниях - проверьте нагрузку и состояние кабелей; возможно, проблема не в вставке, а в перегрузке цепи
• Храните запасные вставки в сухом месте - влага может повлиять на работу спирали
• При монтаже не затягивайте контакты слишком сильно - это может деформировать держатель и нарушить тепловой режим
• ПН2-100-С-100А-У3 - это расходный элемент. После срабатывания он не восстанавливается - обязательно заменяйте на новую вставку того же типа.
