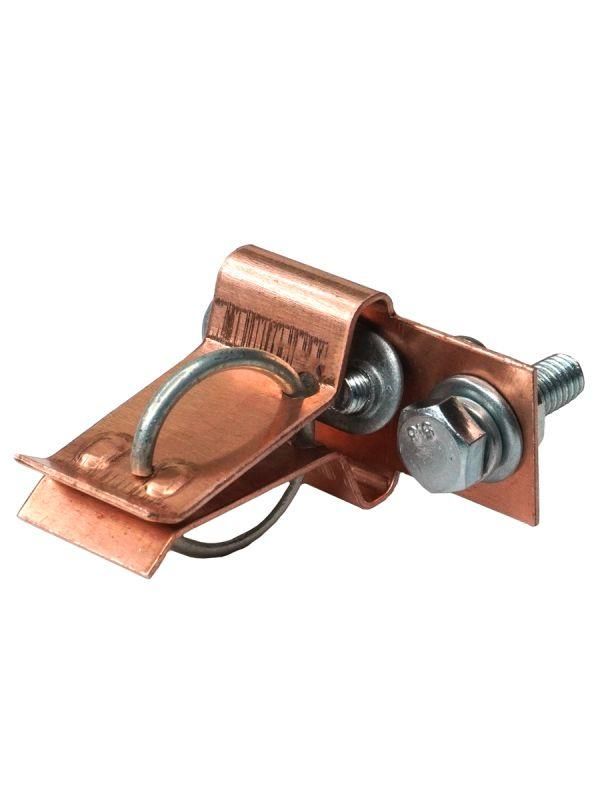

Держатель плавкой вставки ПН2-100 У3 на 100А, медь (ЭТ) | ET008828 Электротехник

Держатель плавкой вставки ПН2-100 У3 на 100А, медь от бренда Электротехник - это надёжный коммутационный элемент для защиты цепей промышленного оборудования от перегрузок и коротких замыканий. Артикул et008828 предназначен для работы с плавкими вставками серии ПН2 и рассчитан на максимальный ток 100 А. Применяется в распределительных щитах, пускателях и силовых цепях переменного и постоянного тока.

Назначение и область применения

Держатель плавкой вставки ПН2-100 У3 на 100А, медь используется для фиксации и электрического контакта плавких вставок серии ПН2. Он защищает оборудование от повреждений при аварийных режимах - перегрузках и коротких замыканиях. Подходит для установки в промышленных щитах, панелях управления, станках, конвейерах, насосных системах и других устройствах, работающих в условиях повышенной нагрузки.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение переменного тока: до 380 В, частота 50/60 Гц
• Номинальное напряжение постоянного тока: до 220 В
• Материал токоведущих элементов: электротехническая медь марки М1
• Тип контактов: ножевой
• Способ присоединения проводов: болтовой
• Степень защиты: не указана (не является герметичным корпусом)
• Исполнение: У3 - умеренный климат, для эксплуатации в помещениях

Совместимость и монтаж

Держатель ПН2-100 У3 совместим только с плавкими вставками серии ПН2 соответствующего номинала. Для монтажа требуется свободный доступ к задней части держателя - провода подключаются через болтовые зажимы. Крепление осуществляется на DIN-рейку или плоскую поверхность с помощью крепёжных отверстий (наличие отверстий подтверждается конструкцией, но размеры не указаны). Перед установкой проверьте соответствие габаритов вставки и держателя - несовместимые вставки не обеспечивают надёжный контакт.

Безопасность и стандарты

Держатель ПН2-100 У3 на 100А, медь соответствует требованиям к промышленным предохранительным устройствам, используемым в соответствии с ГОСТ Р 50030.5.1 и ГОСТ Р 50345. Конструкция исключает самопроизвольное выпадение вставки и снижает риск возгорания благодаря использованию негорючих пластиков. Однако не предназначен для установки во взрывоопасных средах или открытых наружных условиях без дополнительной защиты.

Преимущества

• Высокая теплопроводность медных токоведущих элементов снижает нагрев при работе на пределе тока.
• Надёжная точечная сварка плавкого элемента с выводами гарантирует стабильную работу даже при многократных срабатываниях.
• Напайка олова на медном сердечнике вставки обеспечивает широкий диапазон защитной характеристики gG - то есть быстрое срабатывание при КЗ и длительную выдержку при перегрузках.
• Конструкция с болтовым присоединением позволяет легко менять провода и обслуживать цепь без демонтажа всего модуля.

Ограничения применения

• Не применяется в цепях с напряжением выше 380 В переменного или 220 В постоянного тока - возможен пробой изоляции.
• Не предназначен для эксплуатации в условиях повышенной влажности, запылённости или на открытом воздухе - отсутствует защита IP.
• Не совместим с вставками других серий (например, ПН1, ПН3, DIAZED) - различается форма и размеры контактов.
• Работает только с вставками, рассчитанными на 100 А; использование меньших номиналов допустимо, но не рекомендуется без пересчёта всей защиты.

Примеры использования

• Защита входного автомата в распределительном щите промышленного станка.
• Функциональный элемент в пускателе двигателя мощностью до 55 кВт (при 380 В).
• Установка в цепи постоянного тока 220 В - например, в зарядных устройствах или преобразователях.
• Дополнительная защита ввода питания в автоматизированные линии производства.

Практические советы

• Перед заменой вставки обязательно отключите питание - держатель не имеет функции отключения под нагрузкой.
• При затяжке болтов не переусердствуйте - перетяжка деформирует медные контакты и вызывает перегрев.
• Проверяйте состояние контактов каждые 6–12 месяцев: окисление меди снижает проводимость, особенно в условиях колебаний температуры.
• Выбирая вставку, ориентируйтесь на тип gG - она обеспечивает селективную защиту и лучше сочетается с автоматическими выключателями.
• Держатель ПН2-100 У3 на 100А, медь - это компонент системы защиты. Его срок службы зависит от числа срабатываний вставок - при частых отключениях рекомендован плановый осмотр.
