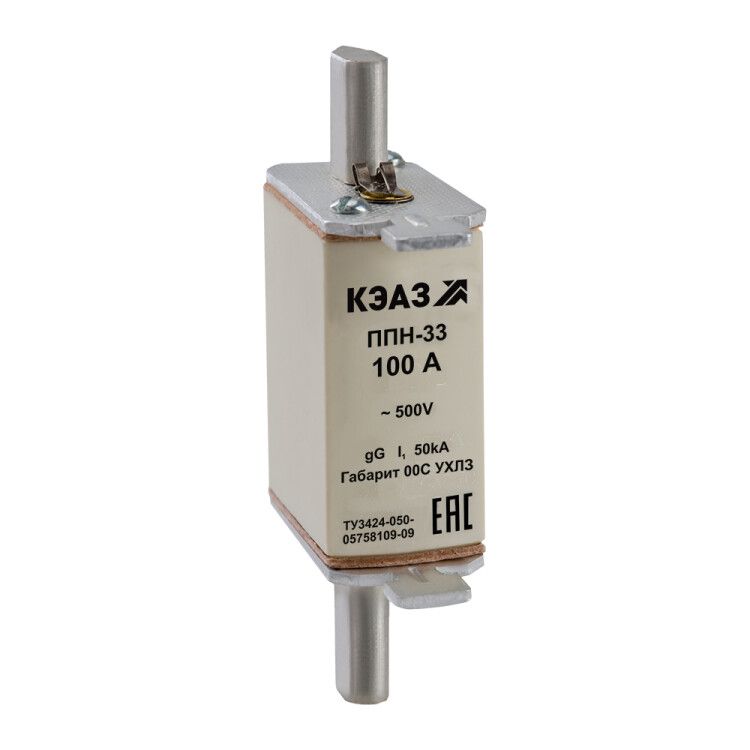

Вставка плавкая ППН 33 100А X3 габарит 00С УХЛ3 КЭАЗ 111361

Вставка плавкая ППН-33-X3-00С-100А-УХЛ3 от КЭАЗ - это однополюсный ножевой предохранитель для защиты силовых цепей переменного тока на ток 100 А и напряжение до 690 В. Применяется в распределительных устройствах, где требуется надёжная отсечка токов короткого замыкания до 50 кА.

Назначение и область применения

Вставка плавкая ППН-33-X3-00С-100А-УХЛ3 предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Относится к категории gL/gG - значит, обеспечивает защиту как кабелей, так и оборудования. Подходит для установки в силовых щитах, пускателях, контакторах и других аппаратах, работающих в условиях высоких токов. Часто используется на производствах: на станках, конвейерах, насосных станциях, в системах автоматизации.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В AC - работает в сетях переменного тока до этого значения;
• Предельная отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Тип тока: переменный (AC), частота 50/60 Гц - совместима со стандартными промышленными сетями;
• Габарит: 00C - соответствует стандартному размеру для ножевых предохранителей этой серии;
• Мощностные потери: 11 Вт - энергия, рассеиваемая при работе, влияет на нагрев в корпусе;
• Климатическое исполнение: УХЛ3 - устойчив к холоду, влаге и перепадам температур в помещениях с умеренным климатом;
• Рабочий температурный диапазон: от -60 до +40 C - можно использовать в неотапливаемых зонах, на открытых площадках;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в защищённом корпусе;
• Индикация срабатывания: верхняя - видимый бойок выступает при перегорании, позволяет быстро определить неисправность;
• Количество полюсов: 1 - одноканальный, применяется в однофазных или как часть трёхполюсной сборки;
• Способ монтажа: на аппарат - фиксируется в специальные держатели, не требует сверления или болтов.

Совместимость и монтаж

Вставка плавкая ППН-33-X3-00С-100А-УХЛ3 совместима с держателями предохранителей серии ППН, а также с другими устройствами, поддерживающими габарит 00C. Монтаж осуществляется путём вставки в контактную пару - никаких инструментов не требуется. Обязательно проверьте соответствие типоразмера держателя: даже небольшое отклонение может вызвать плохой контакт и перегрев. Для многополюсных систем используйте три одинаковые вставки, установленные в отдельные держатели.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирована для применения в промышленных электросетях России и стран СНГ. Бойковый индикатор повышает безопасность обслуживания - оператор сразу видит, что вставка сработала, и не пытается включить повреждённую цепь.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает оборудование даже при серьёзных авариях;
• Верхний индикатор срабатывания - снижает время диагностики отказов;
• Широкий диапазон температур - работает в суровых условиях, включая зимние объекты;
• Низкий уровень тепловых потерь (11 Вт) - меньше нагревает окружающие элементы;
• Простота замены - не нужен инструмент, достаточно извлечь и вставить новую вставку.

Ограничения применения

• Не предназначен для работы вне корпуса - степень защиты IP00 требует обязательной установки в закрытом держателе;
• Не подходит для цепей постоянного тока - только для переменного (AC);
• Не рекомендуется применять в средах с повышенным уровнем пыли или химически активных веществ без дополнительной герметизации;
• Запрещено использовать с током выше 100 А - возможен риск взрыва или возгорания;
• Не следует применять в качестве основной защиты для чувствительной электроники - только для силовой части цепи.

Примеры использования

• Защита входного автомата в распределительном шкафу станка с ЧПУ;
• Фазовая защита в пускателях крупных насосов;
• Обеспечение селективной защиты в многоуровневых системах питания конвейеров;
• Временная защита в тестовых стендах при наладке промышленного оборудования.

Практические советы

• При замене всегда используйте оригинальную вставку ППН-33-X3-00С-100А-УХЛ3 - аналоги могут иметь отличные времятоковые характеристики;
• Проверяйте состояние держателя перед установкой: окисление контактов или деформация пружин увеличивают риск перегрева;
• Если вставка срабатывает часто - ищите причину в нагрузке или коротком замыкании, а не меняйте её на более мощную;
• Учитывайте посадочный диаметр: габарит 00C требует точного соответствия с держателем - не пытайтесь адаптировать под другие размеры;
• Храните запасные вставки в сухом месте - влага может повлиять на работу спирали внутри.
