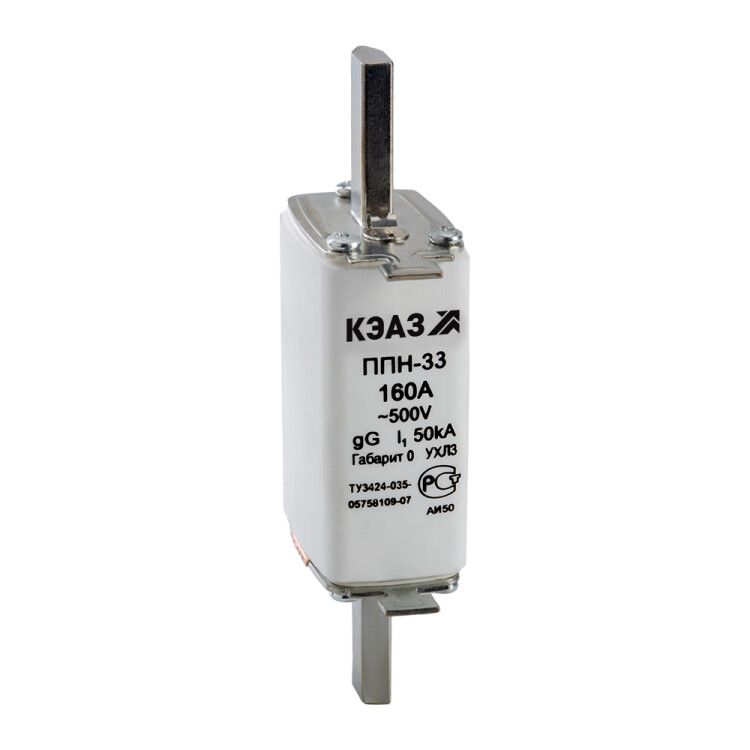

Вставка плавкая ППН 33 100А X3 габарит 0 УХЛ3 КЭАЗ 111338

Вставка плавкая ППН-33-X3-0-100А-УХЛ3 от КЭАЗ - это однополюсный ножевой предохранитель для защиты силовых цепей переменного тока с номинальным током 100 А. Применяется в распределительных устройствах и аппаратах, где требуется надёжная отсечка токов короткого замыкания до 50 кА.

Назначение и область применения

Вставка плавкая ППН-33-X3-0-100А-УХЛ3 предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в коммутационные аппараты, рубильники, контакторы и другие устройства, работающие в силовых сетях. Область применения - промышленные объекты: станки, конвейеры, системы управления, распределительные щиты с напряжением до 690 В переменного тока частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 690 В AC
• Отключающая способность: 50 кА
• Категория применения: gL/gG - универсальная защита кабелей и оборудования
• Типоразмер: 0 (габарит соответствует стандартному типоразмеру 0 для ножевых вставок)
• Мощность потерь: 10,2 Вт (при номинальном токе)
• Количество полюсов: 1
• Индикация срабатывания: верхняя - визуальное определение пробоя через окно
• Рабочий температурный диапазон: от –60 C до +40 C
• Климатическое исполнение: УХЛ3 - устойчив к холоду, влаге и перепадам температур в условиях умеренного и холодного климата
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или защищённую среду
• Способ монтажа: на аппарат - фиксируется в специальные зажимы устройств
• Наличие бойка: да - механический индикатор выброса плавкой вставки
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2008

Совместимость и монтаж

Вставка плавкая ППН-33-X3-0-100А-УХЛ3 совместима с аппаратами, рассчитанными на типоразмер 0 ножевых предохранителей. Монтируется исключительно в специально предусмотренные для этого держатели - например, в рубильниках РПН, выключателях нагрузки или ячейках КЭАЗ. Не допускается установка вручную в открытые провода или без изоляционной оболочки. Для замены необходимо отключить питание и использовать изолирующий инструмент. Бойк и индикатор позволяют легко определить сработавшую вставку без вскрытия корпуса.

Безопасность и стандарты

Вставка плавкая ППН-33-X3-0-100А-УХЛ3 соответствует требованиям ГОСТ Р 50339.0-2003 и собственным техническим условиям КЭАЗ. Категория gL/gG обеспечивает селективную защиту как кабельных линий, так и двигателей. Наличие бойка и визуального индикатора повышает безопасность обслуживания. Однако из-за степени защиты IP00 использование вне закрытых корпусов запрещено - риск поражения током и попадания сторонних предметов высок.

Преимущества

• Высокая отключающая способность - 50 кА позволяет применять в местах с большими токами КЗ
• Устойчивость к экстремальным температурам - работает даже при –60 C, что важно для холодных регионов
• Надёжная индикация срабатывания - бойк и верхнее окно позволяют быстро найти неисправность
• Совместимость со стандартными держателями КЭАЗ и аналогичных производителей
• Низкие тепловые потери - всего 10,2 Вт снижают нагрев в месте установки

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• IP00 - нельзя устанавливать в открытом виде; обязательно наличие защитного кожуха
• Не предназначен для частых операций включения/выключения - только для защиты, а не для коммутации
• Требуется точное соответствие типоразмера 0 - не подменяется другими размерами
• Не рекомендовано использование в помещениях с повышенной запылённостью без герметизации держателя

Примеры использования

• Защита двигателя 75 кВт в промышленном станке с частотным преобразователем
• Фазовая защита в распределительном щите на 690 В в металлургическом цехе
• Встраивание в рубильник РПН-100 в холодильной установке на севере России
• Обеспечение селективной защиты кабельной линии в системе автоматического управления конвейером

Практические советы

• При замене всегда проверяйте, что новый элемент имеет тот же типоразмер (0), номинальный ток (100 А) и класс gL/gG
• Убедитесь, что держатель не повреждён - деформированные контакты вызывают перегрев и выход из строя вставки
• При работе в условиях низких температур (+40 C макс.) используйте вставки только с исполнением УХЛ3 - другие не гарантируют работу ниже –40 C
• Не затягивайте клеммы слишком сильно - это может повредить контактные поверхности вставки
• Проверяйте индикатор после каждого аварийного отключения - если бойк не выброшен, возможно, произошло внутреннее повреждение без разрыва
