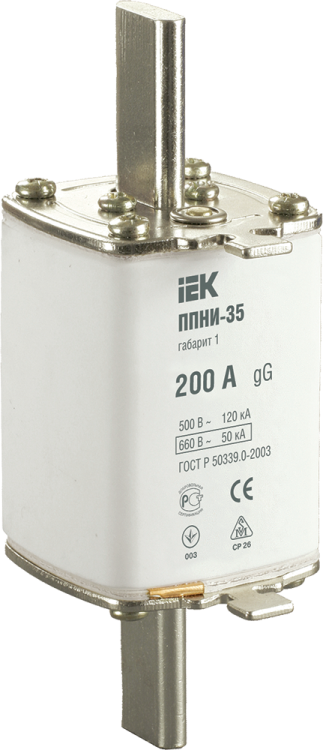

Плавкая вставка предохранителя ППНИ-35, габарит 1, 200А | DPP30-200 IEK

Плавкая вставка предохранителя ППНИ-35, габарит 1, 200А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах низкого напряжения. Бренд IEK, артикул dpp30-200.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-35, габарит 1, 200А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Подходит для установки в аппаратах с коммутирующими устройствами, где требуется быстрое отключение поврежденной цепи.

Основные области применения:

• Вводно-распределительные устройства (ВРУ)
• Распределительные шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)
• Однофазные и трёхфазные сети до 690 В, 50 Гц

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное рабочее напряжение переменного тока
• Отключающая способность: 150 кА - максимальный ток КЗ, который вставка безопасно прерывает
• Род тока: переменный (AC) - не постоянным током
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий
• Количество полюсов: 1 - защищает одну фазу или один проводник
• Способ монтажа: на аппарат - устанавливается в специальный держатель, не требует крепления болтами
• Габарит: 1 - соответствует стандартизированному размеру для совместимости с держателями
• Индикация: передняя - позволяет визуально определить сработавшую вставку через окно
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, без конденсации воды
• Степень защиты: IP00 - не имеет внешней защиты; корпус держателя обеспечивает изоляцию
• Гарантийный срок: 60 месяцев - 5 лет со дня изготовления
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-35, габарит 1, 200А совместима с держателями предохранителей, выполненными по стандарту GOST для габарита 1. Для правильной установки необходимо использовать держатель того же класса и типоразмера. Монтаж осуществляется путём введения контактов вилочных элементов в зажимы держателя - без инструментов, рукой. Индикатор срабатывания расположен спереди - после сгорания вставки он меняет цвет или выдвигается, что позволяет легко диагностировать отказ.

Не допускается использование с другими габаритами (например, габарит 2 или 3) - это вызовет плохой контакт, нагрев и риск возгорания.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-35, габарит 1, 200А сертифицирована по ГОСТ Р 50339.0 и ГОСТ Р 50339.2, которые регламентируют требования к надёжности, термической стойкости и отключению при КЗ. Соответствие этим нормам гарантирует соответствие международным практикам безопасности. Однако, поскольку степень защиты IP00, вставка должна использоваться исключительно внутри закрытых корпусов или держателей с достаточной механической и электрической изоляцией.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных объектов
• Чёткий визуальный индикатор срабатывания - снижает время ремонта
• Совместимость с широким кругом держателей, используемых в России и странах СНГ
• Долгий срок службы - 5 лет гарантии при соблюдении условий эксплуатации
• Материалы вставки обеспечивают стабильную работу даже при колебаниях температур

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC
• Не предназначена для работы вне герметичных/защитных корпусов - IP00 не защищает от пыли, влаги, доступа человека
• Не рекомендовано применение в условиях повышенной запылённости, сырости или химически активной среде без дополнительной защиты корпуса
• Не следует использовать вместо автоматических выключателей там, где нужна многократная операция включения/выключения
• Подлежит обязательной замене после каждого срабатывания - восстановление невозможно

Примеры использования

• Защита входного кабеля питания 400 В, 200 А в распределительном шкафу ШРПНН
• Фазовая защита двигателя 150 кВт в пускателе с тепловым реле
• Автоматическая защита силовой линии в трансформаторной подстанции ЩО
• Охранная система в промышленном помещении с высокой нагрузкой

Практические советы

• Выбирая вставку, проверьте, чтобы её номинальный ток точно соответствовал расчетному току защищаемой цепи - переоценка снижает чувствительность, недооценка вызывает ложные срабатывания
• При замене всегда используйте оригинальные держатели того же бренда и типа - некорректный контакт увеличивает вероятность перегрева
• После срабатывания обязательно найдите причину КЗ или перегрузки - просто замена вставки без анализа может привести к повторному выходу из строя оборудования
• Проверяйте наличие индикатора срабатывания перед каждым обслуживанием - это экономит время на поиск неисправности
• Храните запасные вставки в сухом месте, избегая воздействия влаги и механических ударов - даже новые комплекты могут потерять свои характеристики при неправильном хранении
