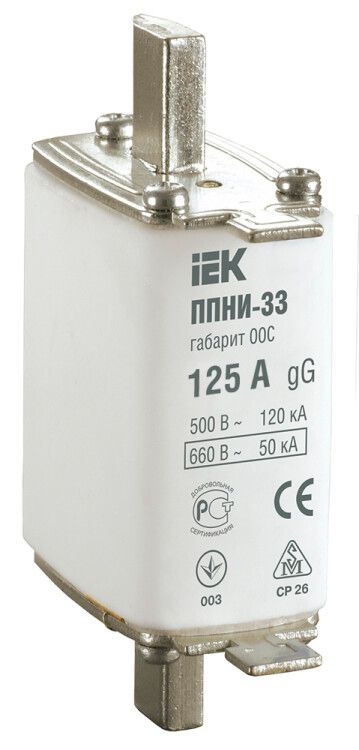

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 125А | DPP11-125 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 125А - это однополюсный втычной предохранитель серии ППNI, предназначенный для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленных распределительных устройствах, совместим с оборудованием IEK и другими производителями, поддерживающими габарит 00С. Артикул dpp11-125 соответствует модели с номиналом 125 А.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 125А защищает электрические цепи от повреждений при перегрузках и коротких замыканиях. Подходит для установки в устройствах, где требуется надёжная защита силовых линий переменного тока. Часто используется в:

• вводно-распределительных устройствах (ВРУ)
• шкафах распределительных (ШР, ШРС, ПР)
• щитах управления и автоматики (ШРПНН)
• оборудовании трансформаторных подстанций (ЩО)
• системах питания станков, насосов, конвейеров

Работает в сетях с напряжением до 690 В и частотой 50 Гц, в однофазных и трёхфазных системах.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В AC - максимальное рабочее напряжение сети
• Отключающая способность: 150 кА - максимальный ток КЗ, который вставка может безопасно прервать
• Категория применения: gL/gG - универсальный тип для защиты кабелей и оборудования от перегрузок и КЗ
• Габарит: 00С - стандартизированный размер, совместимый с держателями и основаниями этого класса
• Количество полюсов: 1 - однополюсная вставка, требует установки в соответствии с фазой
• Индикатор срабатывания: передний - визуальное определение состояния через окно на корпусе
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус вставки открыт, защита обеспечивается держателем
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренно влажном воздухе
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий
• Монтаж: на аппарат - встраивается в специальные держатели, не крепится болтами
• Нормативы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 125А устанавливается исключительно в держатели, соответствующие габариту 00С. Совместима с держателями от IEK и других производителей, которые поддерживают этот формат. Монтаж осуществляется путём введения контактов вставки в зажимы держателя - без инструментов. Перед установкой проверьте соответствие номинала держателя (125 А) и напряжения (до 690 В). Не используйте вставку в держателях с меньшим токовым рейтингом - возможна перегрев и выход из строя.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 125А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что подтверждает её соответствие российским нормам безопасности. Отключение при КЗ происходит с гарантированной отключающей способностью 150 кА. Индикатор срабатывания позволяет оперативно выявить отказ. Однако, поскольку степень защиты IP00, вставка не имеет собственной изоляции - безопасность обеспечивается только правильным монтажом в закрытом держателе.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных объектов
• Универсальная категория gL/gG - защищает как кабели, так и оборудование
• Чёткий визуальный индикатор - легко диагностировать сработавший элемент
• Долгий срок службы (15 лет) - снижает затраты на обслуживание
• Стандартный габарит 00С - широкая доступность держателей и запасных частей

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Не допускается использование вне держателя - IP00 не обеспечивает изоляцию
• Не рекомендовано применение в условиях повышенной запылённости или влаги без герметичного корпуса
• Не подходит для защиты чувствительной электроники - предназначен для силовой защиты
• Требуется точное соответствие номинала держателя - нельзя использовать с держателями на 100 А или ниже

Примеры использования

• Защита входного кабеля 380 В в щите ВРУ с нагрузкой 120 А
• Фазовая защита частотного преобразователя в шкафу ШРПНН
• Автоматическая защита двигателя 90 кВт в системе конвейера
• Резервирование линии питания трансформатора 630 кВА

Практические советы

• При замене всегда выбирайте вставку того же номинала - 125 А. Нельзя ставить более высокий ток даже “на всякий случай” - это опасно!
• Проверяйте состояние держателя перед установкой новой вставки - окисление контактов вызывает нагрев и ложные срабатывания
• Используйте изолирующие инструменты при замене - даже при отключенном питании есть риск остаточного напряжения
• Если вставка срабатывает часто - ищите причину в цепи: перегрузка, КЗ, неисправность нагрузки
• Для удобства обслуживания в местах с частыми заменами используйте держатели с рычагом отключения
• Помните: габарит 00С - это не просто размер, а стандарт взаимозаменяемости. Не смешивайте с 00, 0, 1 - они не подходят!
