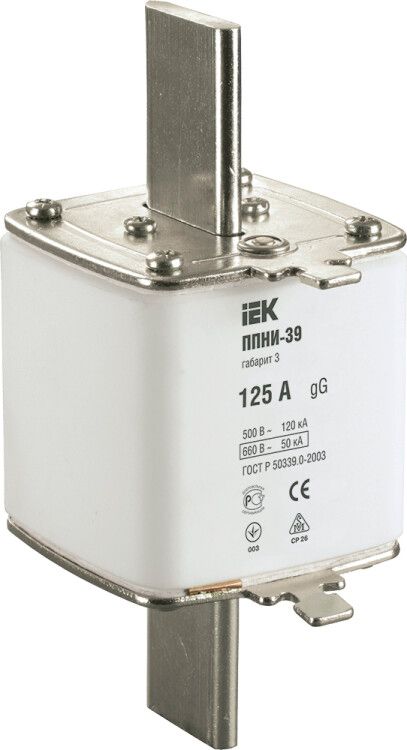

Плавкая вставка предохранителя ППНИ-39, габарит 3, 125А | DPP50-125 IEK

Вставка плавкая предохранителя ППНИ-39, габарит 3, 125А от IEK (ИЭК), артикул dpp50-125 — это однополюсная вставка типа gG для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленных распределительных устройствах и системах до 690 В.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-39, габарит 3, 125А предназначена для защиты электрических цепей от сверхтоков — как длительных перегрузок, так и аварийных коротких замыканий. Подходит для установки в устройствах, где требуется надёжная и быстродействующая защита.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)
• Однофазные и трёхфазные сети до 690 В, 50 Гц

Технические характеристики

• Номинальный ток: 125 А — максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В — максимальное рабочее напряжение переменного тока
• Отключающая способность: 150 кА — максимальный ток короткого замыкания, который вставка способна безопасно прервать
• Габарит: 3 (NH3) — стандартный размер, совместимый с держателями и коммутационными устройствами этого класса
• Категория применения: gL/gG — универсальная защита для кабелей и оборудования, включая высокие импульсы тока
• Тип монтажа: втычной — устанавливается в держатель без инструментов
• Индикатор срабатывания: передний — позволяет визуально определить состояние вставки без демонтажа
• Степень защиты IP00: отсутствие внешней защиты — требует установки в закрытые корпуса
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Количество полюсов: 1 — защищает одну фазу или один проводник
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92

Совместимость и монтаж

Вставка плавкая предохранителя ППНИ-39, габарит 3, 125А совместима с держателями предохранителей стандарта NH3. Монтируется методом втыкания — просто вставляется в контактную часть аппарата. Для работы необходима соответствующая посадочная площадка с правильным шагом контактов и механическими фиксаторами.

Не используйте вставку в держателях других габаритов (например, NH1 или NH2) — это опасно и нарушает нормы безопасности. Индикатор срабатывания расположен спереди — проверяйте его после срабатывания без вскрытия корпуса.

Безопасность и стандарты

Вставка плавкая предохранителя ППНИ-39, габарит 3, 125А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её соответствие российским нормам безопасности. Категория gG обеспечивает селективность и координирование с другими защитными устройствами в распределительной сети.

Из-за степени защиты IP00 вставка не имеет внешнего кожуха — она должна всегда находиться внутри герметичного или защищённого корпуса. Нельзя использовать вне электрических шкафов или в открытых зонах.

Преимущества

• Высокая отключающая способность (150 кА) — подходит для мощных промышленных объектов
• Визуальный индикатор срабатывания — снижает время диагностики отказов
• Совместимость со стандартными держателями NH3 — легко заменяется
• Долгий срок службы (15 лет) — снижает затраты на обслуживание
• Подтверждённое соответствие ГОСТ — гарантированная надёжность в условиях РФ

Ограничения применения

• Не применяется в цепях постоянного тока (DC) — только для переменного тока AC
• Запрещено использование вне закрытых корпусов из-за IP00
• Не рекомендуется для защиты чувствительной электроники — предназначена для силовой нагрузки
• Максимальное напряжение 690 В — нельзя применять в сетях выше этого значения
• Не предназначен для частой замены — рассчитана на долгую работу, а не на оперативное управление

Примеры использования

• Защита входного кабеля в ВРУ промышленного цеха
• Фазовая защита в шкафу управления насосной станцией
• Автоматическая защита трансформатора 6/0,4 кВ в комплектном распределительном устройстве
• Защита линии питания конвейера или станка с ЧПУ

Практические советы

• Выбирая вставку, убедитесь, что номинальный ток держателя равен или больше 125 А
• Проверьте целостность индикатора перед установкой — потёртости или повреждения указывают на брак
• При замене обязательно отключите питание — даже при отключенном автомате возможен остаточный заряд
• Не используйте вставки с другим номиналом вместо 125 А — это создаёт риск перегрева или неполного отключения
• Храните запасные вставки в сухом месте — влага может вызвать окисление контактов
• При частых срабатываниях — проверьте цепь на наличие КЗ или перегрузки; возможно, проблема не в вставке, а в оборудовании
