Вставка плавкая ПН2-100-63А-У3 | 110871 КЭАЗ

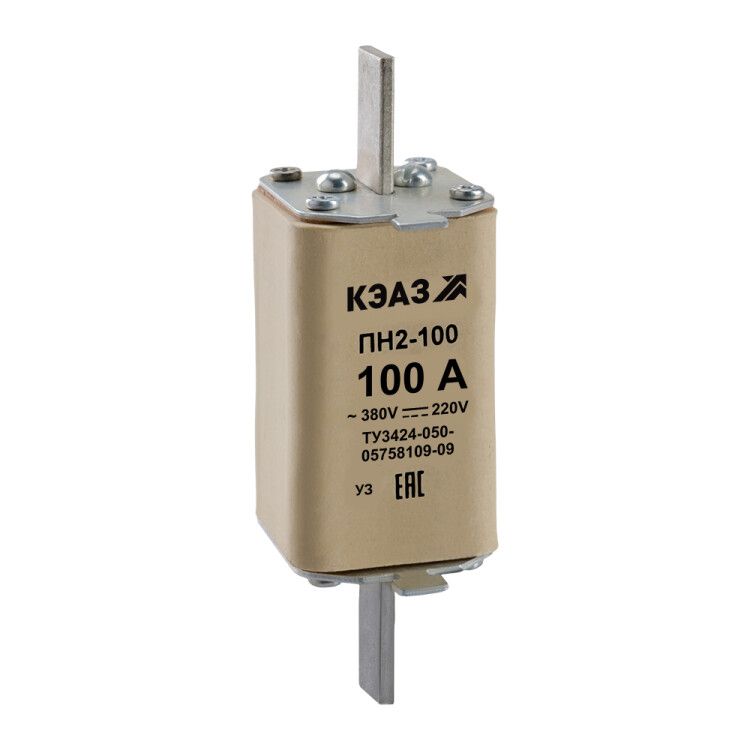

Вставка плавкая ПН2-100-63А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах с переменным и постоянным током. Артикул 110871 соответствует серийному решению ПН2.

Назначение и область применения

Вставка плавкая ПН2-100-63А-У3 защищает электрические цепи от повреждений при перегрузках и коротких замыканиях. Подходит для использования в силовых сетях промышленных объектов, жилых и общественных зданиях. Работает в цепях переменного тока до 380 В (50/60 Гц) и постоянного тока до 220 В. Предназначена для установки на аппаратах в коммутационных устройствах, таких как рубильники, контакторы и автоматические выключатели.

Технические характеристики

• Номинальный ток: 63 А - максимальный длительно допустимый ток, при котором вставка не перегревается;
• Номинальное напряжение: 380 В (переменный ток), 220 В (постоянный ток);
• Отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Тип напряжения: AC/DC - работает как в сети переменного, так и постоянного тока;
• Количество полюсов: 1 - однополюсная конструкция;
• Габарит предохранителя: 100 А - физический размер, совместимый с гнездами для предохранителей класса 100 А;
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий, включая высокие импульсы тока;
• Климатическое исполнение: У3 - рассчитана на умеренный климат с возможной влажностью, без воздействия агрессивных сред;
• Диапазон рабочих температур: от -60 до +40 C - сохраняет работоспособность в суровых условиях;
• Степень защиты: IP00 - отсутствие внешней защиты, требует установки в закрытые корпуса или шкафы;
• Способ монтажа: На аппарат - вставляется в специальные держатели, не крепится болтами;
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009;
• Код в реестре РЭП: РЭ-2495/20.

Совместимость и монтаж

Вставка ПН2-100-63А-У3 совместима с держателями предохранителей серии ПН2, предназначенными для монтажа на аппараты. Размеры соответствуют стандарту для вставок класса 100 А - проверьте посадочные гнезда перед установкой. Монтаж выполняется вручную: вставка вводится в контактные пластины до фиксации. Не используйте вставки с поврежденными контактами или деформированным корпусом. Для замены отключите питание и убедитесь, что цепь обесточена.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Категория применения gL/gG гарантирует надежное отключение даже при значительных токах короткого замыкания. Благодаря высокой отключающей способности (100 кА) обеспечивает защиту оборудования в местах с высокой потенциальной мощностью КЗ. Отсутствие степени защиты IP00 требует обязательного размещения внутри герметичных или закрытых корпусов.

Преимущества

• Высокая отключающая способность - подходит для сложных промышленных условий;
• Широкий диапазон рабочих температур - надежна в холодных помещениях и на открытых площадках;
• Поддержка переменного и постоянного тока - универсальность для различных типов нагрузок;
• Совместимость со стандартными держателями ПН2 - легко заменить при необходимости;
• Произведена КЭАЗ - известный производитель с опытом в промышленных предохранителях.

Ограничения применения

• Не применяется вне закрытых корпусов из-за отсутствия защиты IP00 - риск поражения током и попадания пыли/влаги;
• Не рекомендовано использование в цепях с напряжением выше 380 В переменного или 220 В постоянного тока;
• Не подходит для защиты чувствительной электроники - предназначена исключительно для силовых цепей;
• Ограничен срок службы после многократных срабатываний - требуется замена после каждого срабатывания.

Примеры использования

• Защита двигателей на конвейерах в цехах;
• Щитовое оборудование в жилых домах и офисах с трёхфазным вводом;
• Цепи управления сварочных аппаратов;
• Системы освещения с большими нагрузками в промзонах;
• Питание преобразователей частоты и других устройств с высоким пусковым током.

Практические советы

• Выбирая вставку, убедитесь, что её номинальный ток (63 А) соответствует расчетному току защищаемой цепи - не более 10–15% превышения;
• Проверяйте соответствие габарита (100 А) с держателем - неверный размер не позволит установить вставку;
• Перед заменой всегда отключайте питание и используйте изолирующие инструменты;
• Не ремонтируйте и не восстанавливайте плавкую вставку - она одноразовая;
• Храните запасные вставки в сухом месте, избегая механических повреждений и загрязнения контактов.
