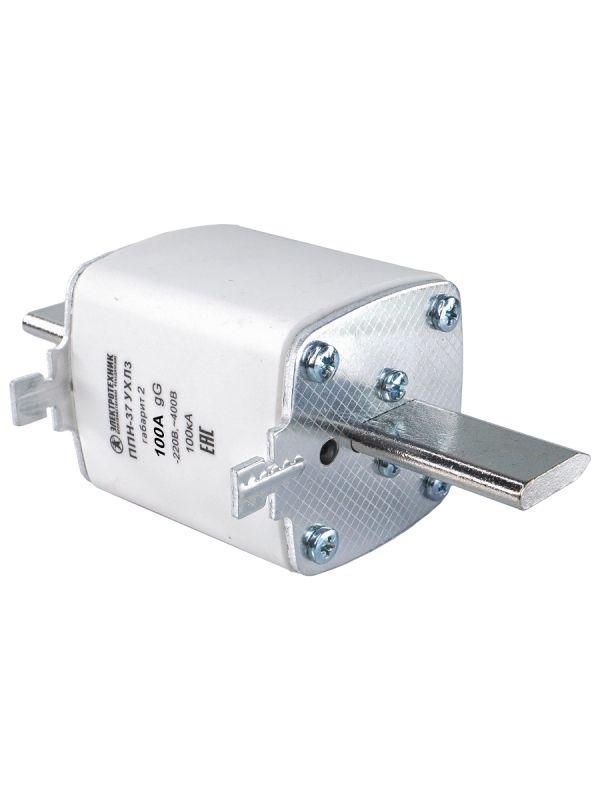

Плавкая вставка ППН-37 УХЛ3, 100А, габарит 2, IP00 (ЭТ) | ET522719 Электротехник

Плавкая вставка ППН-37 УХЛ3 100А габарит 2 IP00 от бренда Электротехник - это низковольтный плавкий предохранитель типа HRC, предназначеный для надёжной защиты оборудования от перегрузок и коротких замыканий в промышленных электросетях. Артикул et522719 соответствует стандартному исполнению для условий умеренного и холодного климата.

Назначение и область применения

Плавкая вставка ППН-37 УХЛ3 100А габарит 2 IP00 используется для защиты электрических цепей в промышленном оборудовании. Она применяется в трёхфазных сетях переменного тока до 440 В, 50 Гц, а также в цепях постоянного тока до 220 В. Подходит для защиты двигателей, распределительных щитов, преобразователей частоты, конвейеров и других устройств, где требуется быстрое отключение при аварийных режимах.

Технические характеристики

• Номинальный ток: 100 А
• Тип вставки: gG - универсальная, общего назначения, с токоограничивающим эффектом
• Максимальное рабочее напряжение: 440 В AC / 220 В DC
• Габарит: 2 - стандартный размер для промышленных предохранителей
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требует установки в закрытом корпусе
• Исполнение: УХЛ3 - рассчитана на работу в условиях умеренного и холодного климата, в помещениях с нормальной влажностью

Совместимость и монтаж

Плавкая вставка ППН-37 УХЛ3 100А габарит 2 IP00 совместима с предохранительными держателями стандарта ППН-37, имеющими контактную систему для габарита 2. Монтировать можно только в изолированных коммутационных аппаратах или щитах с защищённой конструкцией, так как степень защиты IP00 исключает использование на открытых участках. Перед установкой проверьте соответствие номинала тока и класса вставки (gG) требованиям схемы защиты.

Безопасность и стандарты

Предохранитель соответствует международному стандарту IEC 60269-1/2 для высоких способностей отключения (HRC). Применяет принцип токоограничения: при КЗ вставка размыкает цепь быстрее, чем успевает развиться максимальная величина тока, снижая риск повреждений оборудования и возгорания.

Преимущества

• Высокая отключающая способность - обеспечивает безопасность даже при больших токах КЗ
• Устойчивость к импульсным нагрузкам благодаря технологии gG
• Работает в широком температурном диапазоне, подходящем для промышленных помещений в регионах с холодным климатом
• Простая замена - вставка фиксируется механически, не требует специальных инструментов

Ограничения применения

• Не допускается применение вне герметичных или закрытых корпусов - IP00 не защищает от пыли, влаги и контакта с человеком
• Не для защиты чувствительной электроники - тип gG имеет задержку срабатывания при слабых перегрузках, что недопустимо для точных контроллеров
• Не рекомендован для частых срабатываний - после каждого срабатывания вставка меняется полностью, она одноразовая

Примеры использования

• Защита главного входа в распределительный шкаф промышленного станка
• Обеспечение безопасности силовой цепи насосной группы на заводе
• Функциональная часть автоматического выключателя в щите управления конвейерной линии
• Цепь питания частотного преобразователя с мощностью до 75 кВт

Практические советы

• Перед заменой всегда отключайте питание и используйте изолирующие средства - работа с предохранителем возможна только при снятой энергии
• Выбирая аналог, обращайте внимание на габарит 2 и тип gG - другие типы (например, aM) имеют другую временятоковую характеристику
• Проверяйте состояние держателя перед установкой новой вставки - окисление контактов может вызвать нагрев и выход из строя
• Для систем с высокой вероятностью КЗ выбирайте именно этот вариант - он лучше справляется с экстремальными токами, чем обычные пробки
