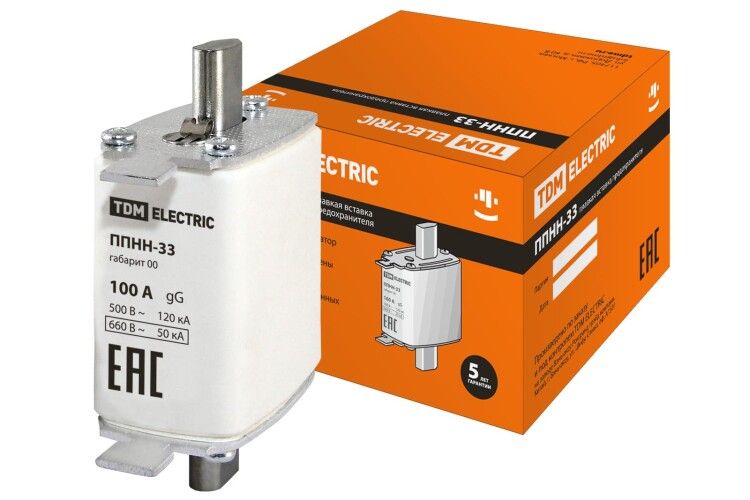

Предохранитель ППНН-33 габ.00, 100А | SQ0713-0008 TDM

Предохранитель ППНН-33, габарит 00, 100А, плавкая вставка от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство применяется в промышленном оборудовании, где требуется надёжная и проверенная защита на ток до 100 А.

Назначение и область применения

Предохранитель ППНН-33, габарит 00, 100А, плавкая вставка используется для защиты силовых цепей постоянного и переменного тока в условиях повышенной нагрузки. Он устанавливается в местах, где важна быстрая реакция на аварийный ток - например, в вводно-распределительных устройствах (ВРУ), шкафах распределительных (ШР, ШРС, ПР), щитах освещения (ЩО), комплектных сооружениях трансформаторных подстанций (КСО) и системах управления.

Технические характеристики

• Тип: предохранитель с плавкой вставкой
• Габарит: 00 (стандартный размер для промышленных применений)
• Номинальный ток: 100 А
• Материал контактов: электротехническая медь с гальваническим покрытием
• Напряжение: не указано - необходимо сверять с документацией производителя
• Интервал рабочих температур: не указан - использовать в рамках условий окружающей среды, соответствующих ГОСТ 15150

Совместимость и монтаж

Предохранитель ППНН-33, габарит 00, 100А, плавкая вставка совместим с держателями предохранителей стандарта ППНН-33. Для установки требуется выключить питание, снять крышку держателя, вставить плавкую вставку до фиксации и закрыть корпус. Контактные площадки должны быть чистыми и плотно прилегать к вставке - окисление снижает проводимость и повышает риск нагрева.

Безопасность и стандарты

Предохранитель ППНН-33, габарит 00, 100А, плавкая вставка изготовлен в соответствии с требованиями отечественных нормативов для промышленных электроустановок. Наличие медных контактов с гальваническим покрытием обеспечивает устойчивость к коррозии и долговечность работы в условиях высокой влажности и запылённости.

Преимущества

• Высокая коммутационная способность за счёт качественной плавкой вставки
• Стабильная работа при длительных нагрузках близких к номиналу
• Замена вставки возможна без демонтажа всего устройства
• Медные контакты обеспечивают минимальные потери энергии и низкий уровень нагрева

Ограничения применения

• Не предназначено для защиты цепей с импульсными токами выше 100 А (например, пуск двигателей без пускателей)
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Не имеет защиты от доступа посторонних лиц - требует установки в закрытые шкафы
• Не поддерживает автоматическое восстановление - после срабатывания вставку необходимо менять

Примеры использования

• Защита входного кабеля в ВРУ здания
• Обеспечение безопасности питания частотного преобразователя в цехе
• Функциональная защита в щите управления насосной станцией
• Резервирование линий в КСО трансформаторной подстанции

Практические советы

• Перед заменой плавкой вставки всегда проверяйте соответствие номинала - использование вставки на меньший ток вызовет ложные срабатывания, на больший - потерю защиты
• Проверяйте состояние контактных зажимов перед установкой новой вставки - следы оплавления или окисления требуют замены держателя
• При использовании в помещениях с высокой влажностью регулярно осматривайте корпус на наличие конденсата
• ППНН-33, габарит 00, 100А, плавкая вставка от TDM ELECTRIC - это изделие для профессионального монтажа; не используйте его в бытовых сетях 220 В без необходимости
