Вставка плавкая ППН 33 160А Х1 габарит 00 УХЛ3 КЭАЗ 120197

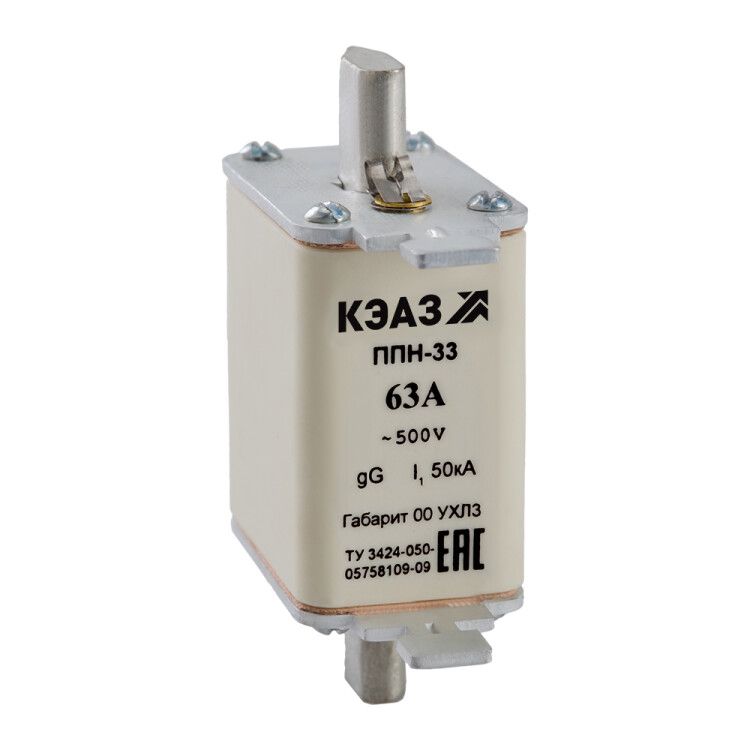

Вставка плавкая ППН-33-Х1-00-160А-УХЛ3 от КЭАЗ - это однополюсный предохранитель ножевого типа с индикацией срабатывания, предназначенный для защиты цепей переменного тока до 160 А. Применяется в распределительных устройствах, силовых щитах и на оборудовании с высокими токами короткого замыкания.

Назначение и область применения

Вставка плавкая ППН-33-Х1-00-160А-УХЛ3 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в коммутационные аппараты и предохранительные рубильники с ножевыми контактами. Часто используется в промышленных системах: на станках, конвейерах, пускателях, трансформаторных подстанциях и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 500 В переменного тока (AC)
• Номинальная отключающая способность: 50 кА
• Тип тока: Переменный (AC)
• Категория применения: gL/gG - универсальная защита кабелей и оборудования
• Габарит: 00 - соответствует стандартному размеру для ножевых предохранителей
• Мощность потерь: 14,4 Вт
• Количество полюсов: 1
• Индикатор срабатывания: верхний механический бойк - визуально показывает, что предохранитель сработал
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или шкаф
• Рабочий температурный диапазон: от -60 C до +40 C
• Исполнение: УХЛ3 - умеренный и холодный климат, для эксплуатации в закрытых помещениях

Совместимость и монтаж

Вставка плавкая ППН-33-Х1-00-160А-УХЛ3 совместима с предохранительными держателями и рубильниками, рассчитанными на габарит 00. Для монтажа требуется выключить питание, проверить отсутствие напряжения и установить вставку плотно в контактную пару. Бойк должен быть виден - он опускается при срабатывании. Обязательно используйте изолирующие средства и соблюдайте правила безопасности при работе с токоведущими частями. Нельзя использовать с другими габаритами - не подходят 01, 000 и другие типы.

Безопасность и стандарты

Предохранитель соответствует требованиям ГОСТ Р МЭК 60269-1 и ГОСТ Р МЭК 60269-2-1. Категория gL/gG обеспечивает селективную защиту от перегрузок и коротких замыканий. Индикатор срабатывания позволяет оперативно выявить отказ без вскрытия аппарата. Отсутствие степени защиты (IP00) означает, что вставка должна находиться исключительно внутри герметичного или защищенного корпуса.

Преимущества

• Высокая отключающая способность - 50 кА - надежна даже при серьезных авариях
• Встроенный индикатор срабатывания снижает время диагностики
• Низкие потери мощности (14,4 Вт) минимизируют нагрев в держателе
• Широкий диапазон температур (-60…+40 C) позволяет применять в суровых условиях
• Совместимость с большинством стандартных держателей КЭАЗ и аналогов

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - возможен преждевременный выход из строя
• IP00 - нельзя устанавливать на открытом воздухе или во влажных средах без корпуса
• Подходит только для переменного тока - не работает в цепях постоянного тока
• Не имеет функции автоматического восстановления - после срабатывания необходимо заменить вставку
• Запрещено использовать с предохранителями другого габарита - риск плохого контакта и перегрева

Примеры использования

• Защита входного кабеля на промышленном станке с двигателем 75–90 кВт
• Фазовая защита в распределительном щите с номиналом 160 А
• Автоматическая линия конвейера с частотным преобразователем
• Щит управления насосной станцией в холодном регионе

Практические советы

• При замене всегда проверяйте соответствие габарита 00 - неверный размер может повредить держатель
• Обращайте внимание на положение бойка - если он не опущен, возможно, предохранитель не сработал
• Не допускайте окисления контактов - перед установкой протирайте поверхности спиртом
• Выбирайте вставки с запасом по току - если нагрузка часто колеблется, лучше взять 180–200 А, чтобы избежать ложных срабатываний
• Храните запасные вставки в сухом месте - влага снижает надежность контактов
