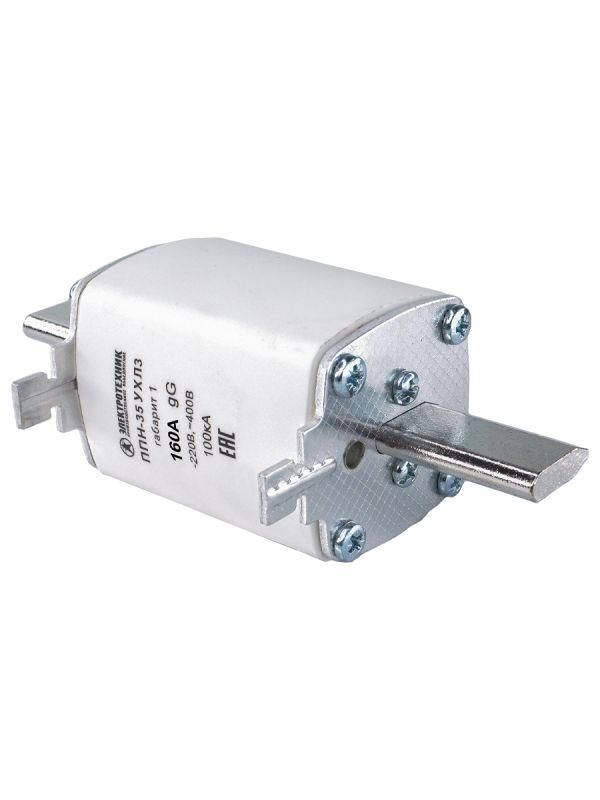

Плавкая вставка ППН-35 УХЛ3, 160А, габарит 1, IP00 (ЭТ) | ET522694 Электротехник

Плавкая вставка ППН-35 УХЛ3 160А габарит 1 IP00 от бренда Электротехник - это низковольтный предохранитель типа HRC, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах, силовых панелях и на промышленном оборудовании.

Назначение и область применения

Плавкая вставка ППН-35 УХЛ3 160А используется для быстрого отключения цепи при аварийных токах - например, при коротком замыкании или длительной перегрузке. Она защищает кабели, аппараты и оборудование от повреждений. Применяется в системах переменного тока до 1000 В, чаще всего в промышленных условиях: на станках, конвейерах, насосных станциях, в распределительных устройствах низкого напряжения.

Технические характеристики

• Номинальный ток: 160 А
• Габарит: 1 (стандартный размер для предохранителей HRC)
• Степень защиты: IP00 - отсутствие защиты от контакта и попадания внешних предметов/пыли; требует установки в закрытом корпусе
• Исполнение: УХЛ3 - умеренный климатический исполнение, допустимо использование в помещениях с температурой от −40 C до +40 C и относительной влажностью до 80%
• Тип: HRC (высокопредельная разрывная способность) - обеспечивает надёжное гашение дуги даже при больших токах КЗ
• Материал: кварцевый песок внутри корпуса для эффективного гашения электрической дуги

Совместимость и монтаж

Плавкая вставка ППН-35 УХЛ3 160А совместима с предохранительными держателями, предназначенными для габарита 1. Монтируется вручную - вставляется в держатель до фиксации. Обязательно использовать держатель того же класса и номинала. Напряжение питания должно соответствовать рабочему напряжению предохранителя (до 1000 В AC). Перед заменой обязательно отключить питание и проверить отсутствие напряжения.

Безопасность и стандарты

Плавкая вставка ППН-35 УХЛ3 160А соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60269-1 для предохранителей HRC. Произведена из материалов, устойчивых к высоким температурам и механическому воздействию. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая разрывная способность - выдерживает токи короткого замыкания до нескольких десятков килоампер
• Устойчивость к импульсным нагрузкам - не срабатывает при кратковременных пусковых токах двигателей
• Долгий срок службы при нормальных условиях эксплуатации
• Чёткий визуальный индикатор сработавшей вставки - легко определить, что требуется замена

Ограничения применения

• Не применяется вне закрытых корпусов - степень защиты IP00 исключает использование на открытом воздухе или в пыльных средах без дополнительной защиты
• Не рекомендовано применение в цепях постоянного тока выше 440 В - рассчитана только на переменный ток
• Работает только в рамках номинального тока 160 А; превышение вызывает преждевременное сгорание
• Не подлежит восстановлению после срабатывания - обязательна замена новой вставкой

Примеры использования

• Защита главного входа в промышленный щит управления станком
• Автоматическое отключение при КЗ в цепи конвейерной ленты
• Фазовая защита в распределительных шкафах на заводах
• Дополнительная защита частотных преобразователей в системах автоматизации

Практические советы

• Перед установкой проверьте соответствие номинала вставки и держателя - не используйте вставку большего номинала вместо меньшего
• Обращайте внимание на посадочные размеры: габарит 1 имеет стандартизированные контактные площадки - не подходят для габаритов 0, 2 и выше
• При замене всегда используйте оригинальные вставки ППН-35 УХЛ3 160А от Электротехник - аналоги могут иметь отличную временновольтную характеристику
• Храните запасные вставки в сухом месте - повышенная влажность снижает надёжность работы
• После срабатывания вставки найдите причину перегрузки - просто замена не решит проблему, если она остаётся в цепи
