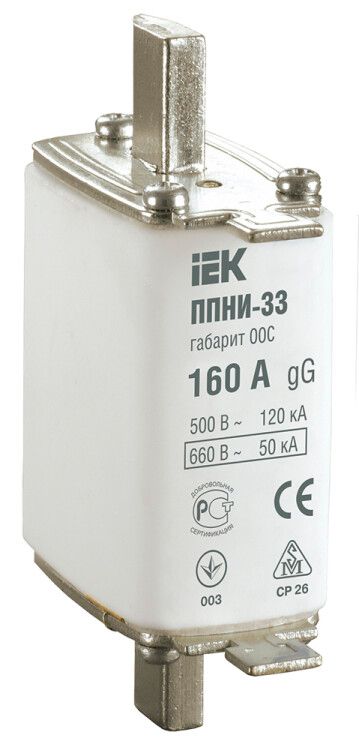

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 160А | DPP11-160 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 160А от IEK - это однополюсная плавкая вставка для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленных распределительных устройствах, рассчитана на работу в условиях УХЛ3, имеет высокую отключающую способность и совместима с аппаратами, поддерживающими габарит 00С.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 160А предназначена для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Подходит для установки в устройствах, где требуется надёжная и быстродействующая защита силовых цепей переменного тока.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)
• Цепи питания двигателей, конвейеров, насосов и другого промышленного оборудования

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который вставка выдерживает без срабатывания при нормальных условиях.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока, для которой предназначена вставка.
• Тип тока: Переменный (AC) - применяется исключительно в сетях с частотой 50 Гц.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка способна безопасно прервать.
• Категория применения: gL/gG - универсальная категория, обеспечивающая защиту как от перегрузок, так и от КЗ; соответствует международным стандартам IEC 60269.
• Габарит: 00С - стандартизированный размер, определяющий физические параметры и совместимость с держателями и аппаратами.
• Количество полюсов: 1 - однополюсная конструкция, устанавливается в одну фазную цепь.
• Индикатор состояния: передний - позволяет визуально определить сработавшую вставку без вскрытия аппарата.
• Степень защиты IP00: отсутствие внешней защиты - вставка требует установки в защищённый корпус или держатель.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, подходит для помещений с умеренным климатом.
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий применения.

Совместимость и монтаж

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 160А устанавливается в держатели и аппараты, специально предназначенные для габарита 00С. Монтаж осуществляется методом «втыкания» - вставка вставляется в контактные зажимы держателя. Для работы необходимо использовать только сертифицированные держатели, соответствующие ГОСТ Р 50339.2.

Не рекомендуется применять вставку в держателях других габаритов (например, 00, 0, 1) - это нарушает механическую и электрическую совместимость, повышает риск нагрева и возгорания.

Безопасность и стандарты

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 160А соответствует требованиям ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92, что обеспечивает её соответствие российским нормам безопасности для промышленных электроустановок. Сертификация подтверждает соответствие международному стандарту IEC 60269.

Преимущества

• Высокая отключающая способность (150 кА) - надёжно прерывает даже самые мощные КЗ.
• Визуальный индикатор срабатывания - ускоряет диагностику и снижает время простоя.
• Долгий срок службы (15 лет) - снижает затраты на обслуживание и замену.
• Совместимость со стандартными держателями габарита 00С - легко заменяется в существующих системах.
• Устойчивость к климатическим условиям УХЛ3 - подходит для большинства промышленных объектов в России.

Ограничения применения

• Не предназначен для использования в цепях постоянного тока (DC) - только для AC 50 Гц.
• IP00 - не имеет собственной защиты от пыли и влаги; обязательно использование в закрытых корпусах или держателях с защитой.
• Не подходит для защиты чувствительной электроники - предназначена для силовой нагрузки, не обеспечивает избирательной защиты по времени.
• Максимальное напряжение 690 В - нельзя применять в сетях выше этого значения, включая некоторые системы 1 кВ.

Примеры использования

• Защита входного автомата в ВРУ на 160 А в цехе с трёхфазным питанием.
• Фазовая защита частотного преобразователя в системе автоматизации конвейера.
• Резервная защита двигателя насоса в системе водоснабжения, установленная в ШРПНН.
• Дополнительная защита в распределительном щите трансформаторной подстанции 0,4 кВ.

Практические советы

• При замене всегда проверяйте соответствие габарита 00С - неверный размер может вызвать плохой контакт и перегрев.
• После срабатывания вставки ППНИ-33, габарит 00С, 160А - осмотрите держатель на наличие следов дугового пробоя, особенно если КЗ было значительным.
• Не используйте вставку с меньшим номиналом (например, 125 А) вместо 160 А - это приведёт к ложным срабатываниям при пуске нагрузки.
• Проверьте совместимость с держателем по типу контактов - некоторые модели имеют различную форму и глубину посадки.
• Для удобства обслуживания выбирайте держатели с индикаторами - они совпадают с передним индикатором вставки и позволяют быстро определить причину отказа.
