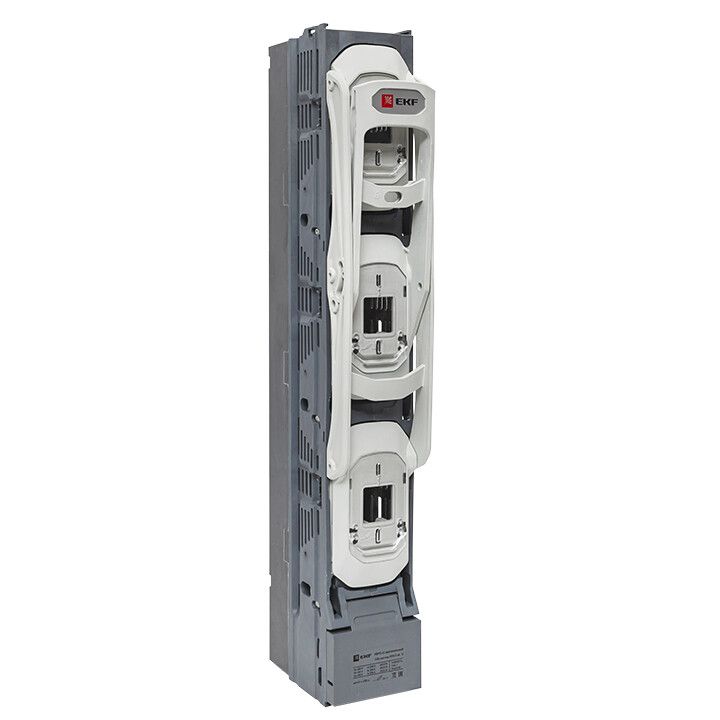

Выключатель-разъединитель УВРЭ v2 верт. (185мм) 250А одновременный под ППН габ.1 PROxima EKF uvre2-v-250-o

Выключатель-разъединитель УВРЭ v2 вертикальный (185мм) 250А одновременный под плавкий предохранитель (ППН) габарит 1 от EKF предназначен для ручного отключения и защиты цепей переменного тока до 690 В. Этот аппарат используется в распределительных щитах и системах управления, обеспечивает надёжную изоляцию при обслуживании благодаря двойному видимому разрыву. Артикул UVRÉ2-V-250-O соответствует требованиям промышленной автоматизации.

Назначение и область применения

Выключатель-разъединитель УВРЭ v2 вертикальный применяется для ручного включения и отключения электрических цепей, а также для защиты от коротких замыканий при использовании совместно с плавкими предохранителями ППН. Подходит для установки в вводно-распределительных устройствах, шкафах управления, распределительных щитах и на трансформаторных подстанциях. Обеспечивает безопасность при техобслуживании за счёт наличия двойного видимого разрыва в отключённом состоянии.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В
• Номинальная мощность при 400 В (AC-23): 124 кВт
• Условный номинальный ток короткого замыкания: 50–100 кА
• Кратковременно выдерживаемый ток: 8 кА
• Степень защиты: IP30 (защита от доступа к опасным частям и твёрдым предметам >1 мм, но не от воды)
• Габарит предохранителя: 1 (соответствует типу ППН)
• Тип присоединения: болтовое соединение
• Тип рукоятки: рычажного типа
• Конструкция: компактное устройство в металлическом корпусе
• Способ монтажа: на монтажную плату
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Выключатель-разъединитель УВРЭ v2 вертикальный устанавливается на монтажную плиту внутри распределительного щита. Для работы требуется установка плавких предохранителей ППН габарита 1 - они не входят в комплект. Соединение с проводами осуществляется через болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Габариты аппарата (185 мм по высоте) учитываются при проектировании места установки. Совместим с другими элементами серии УВРЭ v2.

Безопасность и стандарты

Выключатель-разъединитель УВРЭ v2 вертикальный соответствует требованиям безопасности для оборудования низкого напряжения. Отключение обеспечивает двойной видимый разрыв - это требование нормативов для работ по техобслуживанию. Степень защиты IP30 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применение допускается только во внутренних помещениях с контролируемой средой.

Преимущества

• Обеспечивает гарантированный визуальный контроль состояния цепи - размыкание всех трёх фаз сразу
• Высокая коммутационная способность (до 100 кА) позволяет использовать в сетях с большими токами КЗ
• Жесткая конструкция корпуса повышает механическую прочность при длительной эксплуатации
• Рычажная рукоятка удобна для быстрого ручного управления даже в условиях ограниченного пространства
• Совместимость с предохранителями ППН упрощает замену защитных элементов

Ограничения применения

• Не предназначен для частых операций включения/отключения - не является нагрузочным выключателем
• IP30 не обеспечивает защиту от влаги - запрещено использование в сырых, уличных или взрывоопасных зонах
• Требуется внешняя установка предохранителей - отдельно закупаются и монтируются
• Не имеет встроенных сигнализирующих контактов - нельзя подключить удалённую индикацию состояния
• Монтаж только на монтажную плату - невозможна установка на DIN-рейку

Примеры использования

• Главный входной рубильник в распределительном щите цехового оборудования
• Защитно-отключающее устройство перед группой двигателей на 400 В
• Разъединитель в шкафе управления насосной станцией
• Изолирующий элемент на трансформаторной подстанции 0,4 кВ

Практические советы

• Перед монтажом проверьте соответствие габарита предохранителя ППН - должен быть именно габарит 1
• При затяжке болтов используйте динамометрический ключ - переусилие может повредить контактные поверхности
• Учитывайте высоту 185 мм при планировании расположения в щите - обеспечьте свободный доступ к рукоятке
• Не используйте этот аппарат как основной выключатель для частого включения - он рассчитан на аварийное и сервисное отключение
• После монтажа проведите визуальную проверку: при отключении должны быть четко видны все три разрыва между контактами
