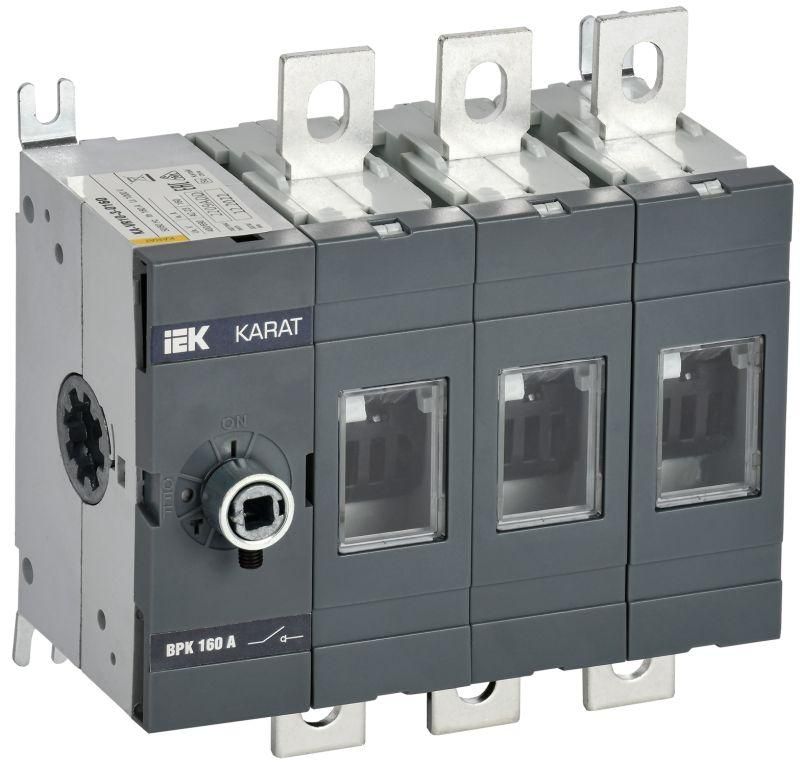

Выключатель-разъединитель ВРК без рукоятки управления 3P 160А KARAT - KA-VR10-3-0160 IEK

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 160А от бренда IEK (ИЭК), артикул ka-vr10-3-0160, предназначен для безопасного отключения электрической цепи под нагрузкой и обеспечивает механическую изоляцию участка сети. Применяется в распределительных щитах промышленных объектов, где требуется надёжное отключение без частых операций.

Назначение и область применения

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 160А используется для ручного отключения и включения электрических цепей под нагрузкой. Он не предназначен для частых переключений - задача устройства - обеспечить физическую разрывную изоляцию после отключения. Подходит для установки в распределительных щитах на предприятиях, в энергообъектах, на производственных линиях и в инфраструктурных системах. Часто применяется совместно с автоматическими выключателями или предохранителями как устройство обслуживания и ремонта.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно
• Номинальный ток: 160 А - максимальный постоянный ток, который устройство способно проводить без перегрева
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 690 В переменного тока
• Условный ток короткого замыкания: 80 кА - способен выдерживать кратковременный импульс тока КЗ такой величины без разрушения
• Тип присоединения: болтовое - провода крепятся через зажимы с помощью гаек и шайб
• Габаритные размеры: 145×100×86 мм - компактная форма для монтажа в типовых щитах
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Тип элемента управления: кнопка/ручка поворотная - управление осуществляется внешним механизмом (например, рычагом или приводом)
• Тип монтажа: фронтальный - устанавливается на DIN-рейку или платформу, доступ к контактам - спереди
• Конструкция: монтаж в распределительном щите - не предназначено для открытой установки

Совместимость и монтаж

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 160А не имеет собственной рукоятки - он управляется внешним приводом или рычагом, что делает его совместимым с системами дистанционного управления или интерлоками. Монтаж выполняется в распределительном щите типа ШР или аналогичных. Для установки необходим свободный фронтальный доступ шириной не менее 150 мм. Болтовые зажимы позволяют подключать медные жилы сечением до 50 мм2. Убедитесь, что глубина щита достаточна для размещения габаритов 145 мм по глубине.

Безопасность и стандарты

Выключатель-разъединитель ВРК соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техническому обслуживанию. Наличие сертификатов соответствия позволяет использовать изделие в промышленной среде согласно нормам безопасности РФ. Отсутствие степени защиты IP00 требует обязательного помещения в защищённый корпус.

Преимущества

• Высокая коммутационная способность - способен отключать ток до 160 А даже при наличии индуктивной нагрузки
• Надёжное болтовое соединение - минимизирует риск нагрева и окисления контактов
• Жесткая конструкция - обеспечивает долговечность при воздействии вибраций и ударных нагрузок
• Совместимость с серией KARAT IEK - легко интегрируется в существующие решения от одного производителя
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на замену

Ограничения применения

• Не допускается использование вне закрытых электрошкафов - степень защиты IP00 исключает применение во влажных, запылённых или открытых условиях
• Не предназначен для частых включений/выключений - более 1–2 раз в день может снизить срок службы контактов
• Требует внешнего органа управления - нельзя включить/выключить рукой без дополнительного механизма
• Нулевой показатель мощности AC-23 указывает на то, что устройство не рассчитано на управление двигателями напрямую - только как разъединитель

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Разрыв цепи на входе в группу освещения производственного цеха
• Обслуживание секции конвейера в пищевой промышленности
• Разъединение участка сети в распределительном пункте ЖКХ
• Подготовка к ремонтным работам на насосной станции в нефтегазовой отрасли

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - переусердствовать нельзя, чтобы не повредить контактные площадки
• Установите сигнализацию положения (индикацию “вкл./выкл.”) рядом с устройством - особенно важно при работе нескольких бригад
• Не используйте этот выключатель как основное средство защиты - всегда сочетайте его с автоматическим выключателем или предохранителем
• Проверяйте состояние контактов каждые 6–12 месяцев - при появлении следов дугового износа замените устройство
• Выбирая место установки, учтите посадочные размеры 145×100 мм - они должны точно соответствовать отверстию в стенке щита
