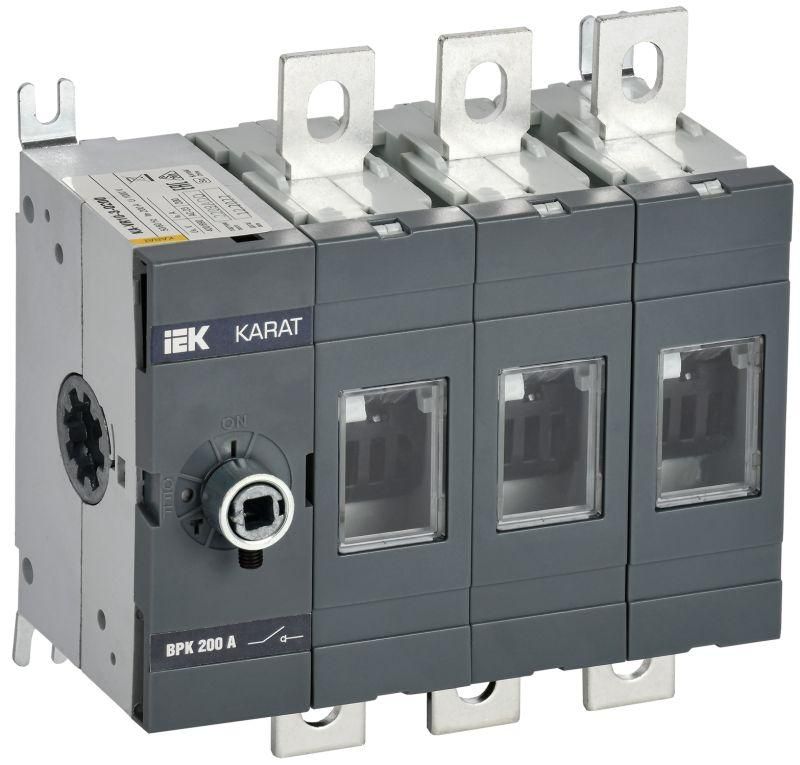

Выключатель-разъединитель ВРК без рукоятки управления 3P 200А KARAT - KA-VR10-3-0200 IEK

Выключатель-разъединитель ВРК без рукоятки управления 3P 200А от IEK - устройство для безопасного отключения электрической цепи при обслуживании или аварийной ситуации. Применяется в распределительных щитах промышленных объектов, где требуется надёжное механическое размыкание цепи без автоматической защиты. Артикул ka-vr10-3-0200 соответствует базовой модели серии KARAT.

Назначение и область применения

Выключатель-разъединитель ВРК без рукоятки управления 3P 200А предназначен исключительно для ручного отключения и включения электрической цепи под нагрузкой. Он не защищает от перегрузок или коротких замыканий - эти функции возложены на автоматы или предохранители. Устройство используется там, где нужна физическая изоляция участка сети: при ремонте, проверке, модернизации оборудования. Подходит для установки в промышленных щитах, на станках, конвейерах, в системах освещения крупных объектов, а также в энергетических и нефтегазовых объектах.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно
• Номинальный ток: 200 А - способен работать длительное время при токе до этого значения
• Номинальное напряжение изоляции: 1000 В - обеспечивает безопасную работу в сетях до 690 В переменного тока
• Условный ток короткого замыкания: 80 кА - выдерживает кратковременный импульс тока КЗ такой величины без разрушения
• Тип присоединения: болтовое - провода крепятся винтами к контактам
• Габариты: 145×100×86 мм - компактный размер для монтажа в типовых щитах
• Степень защиты IP00 - нет защиты от пыли и воды; устанавливается только внутри закрытых щитов
• Срок службы: 15 лет - рассчитан на долгую эксплуатацию при соблюдении условий
• Номинальная мощность AC-23: 0 кВт - не предназначена для коммутации двигателей или нагруженных нагрузок без учёта других аппаратов защиты

Совместимость и монтаж

Выключатель-разъединитель ВРК без рукоятки управления 3P 200А монтируется фронтально в распределительный щит. Для установки требуются DIN-рейка или специальная платформа с отверстиями под крепление. Болтовые зажимы позволяют подключить медные жилы сечением до 50 мм2. Отсутствие рукоятки означает, что управление осуществляется через внешний механизм - например, рычаг или привод, установленный на лицевой стороне щита. Монтаж возможен только в помещениях с контролируемой средой - без доступа посторонних лиц и влаги.

Безопасность и стандарты

Выключатель-разъединитель ВРК соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - важное условие безопасности при работе на оборудовании. Наличие 80 кА коммутационной способности гарантирует сохранение целостности устройства даже при серьёзных авариях. Однако из-за IP00 нельзя использовать вне щитов, в сырых или запылённых местах.

Преимущества

• Высокая коммутационная способность (80 кА) - надёжно работает даже при больших токах КЗ
• Прочная конструкция - корпус выполнен из термостойкого материала, контакты - из меди с серебряными вставками
• Совместимость с серией KARAT - легко интегрируется в другие устройства IEK того же класса
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на замену

Ограничения применения

• Не имеет встроенной защиты - обязательно требуется установка автоматического выключателя или предохранителей перед этим устройством
• IP00 - нельзя применять в открытых щитах, на улице, в цехах с высокой влажностью или пылью
• Нет рукоятки управления - требует внешнего механизма для включения/выключения, что усложняет монтаж
• Не предназначен для частых включений под нагрузкой - рекомендовано не более 1–2 операций в день

Примеры использования

• Отключение питания станка перед техобслуживанием
• Разъединение секции конвейера в логистическом комплексе
• Обесточивание группы светильников в торговом центре
• Изолирование входного кабеля в распределительном пункте промзоны

Практические советы

• Перед монтажом проверьте посадочные размеры - габариты 145×100×86 мм должны подходить под место в щите
• Используйте только медные провода сечением до 50 мм2 - алюминий не допускается
• Подключайте питание сверху, нагрузку - снизу, чтобы соблюсти принцип “питание-нагрузка”
• Установите сигнализацию или пломбу на положение “отключено”, особенно если доступ к щиту ограничен
• Не используйте этот выключатель как основной рубильник для частого включения - он не рассчитан на интенсивную эксплуатацию
