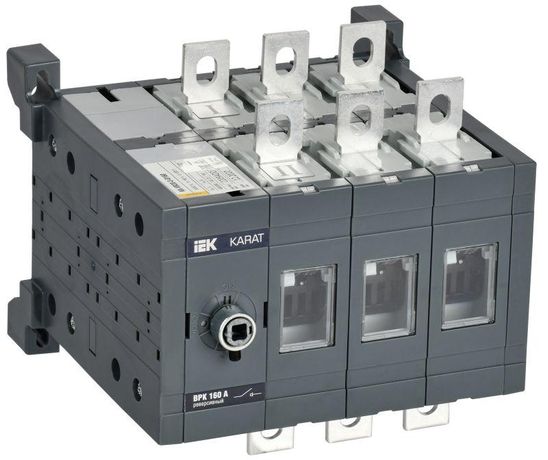

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 160А KARAT - KA-VR20-3-0160 IEK

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 160А от бренда IEK (ИЭК) предназначен для безопасного отключения и переключения трёхфазных цепей в распределительных щитах. Артикул ka-vr20-3-0160 относится к серии KARAT и используется там, где требуется реверсивное управление без механической рукоятки.

Назначение и область применения

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 160А служит для ручного отключения и переключения трёхфазной нагрузки в режиме «вперёд–назад». Он не предназначен для частых включений под нагрузкой - это аппарат разъединения, а не автоматический выключатель. Применяется в промышленных системах: на станках с реверсом, конвейерах, насосных станциях, в распределительных щитах объектов энергетики, нефтегазовой отрасли и инфраструктуры.

Технические характеристики

• Количество полюсов: 3 - обеспечивает отключение всех фаз одновременно
• Номинальный ток: 160 А - допустимый постоянный ток при нормальной работе
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 690 В переменного тока
• Условный ток короткого замыкания: 80 кА - способен выдерживать кратковременные сверхтоки без разрушения
• Тип элемента управления: кнопка/повторная поворотная ручка - управляется внешним механизмом, не имеет собственной рукоятки
• Тип присоединения: болтовое - провода крепятся винтами к контактам
• Монтаж: фронтальный - устанавливается в шкаф или щит, доступ к рычагу с лицевой стороны
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Габариты: 170×100×172 мм - компактный размер для плотной компоновки в щитах
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Номинальная мощность AC-23: 0 кВт - не предназначена для коммутации двигателей под нагрузкой
• Количество контактов: 0 - указывает на то, что контакты не являются отдельными элементами, а формируют основную коммутирующую систему

Совместимость и монтаж

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 160А совместим с распределительными щитами серии KARAT и другими шкафами с фронтальным доступом. Установка выполняется на DIN-рейку или жесткий крепёж в зависимости от конструкции шкафа. Болтовые зажимы позволяют подключить медные кабели сечением до 50 мм2. Для работы необходим внешний привод - например, редуктор, сервопривод или механическая система управления, которая будет перемещать внутреннюю рукоятку. Сам прибор не содержит механизма управления - он лишь передаёт движение от внешнего органа.

Безопасность и стандарты

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 160А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - важное условие для безопасности при обслуживании. Напряжение изоляции 1000 В позволяет применять устройство в высоковольтных системах до 690 В. Отсутствие степени защиты IP00 требует обязательного размещения в защищённом корпусе - использование вне шкафа запрещено.

Преимущества

• Высокая коммутационная стойкость - выдерживает 80 кА КЗ, что важно для промышленных сетей с большими токами короткого замыкания
• Надёжное болтовое соединение - минимизирует нагрев и исключает ослабление контакта при вибрации
• Реверсивное исполнение - позволяет переключать направление тока без изменения схемы подключения
• Совместимость с серией KARAT - легко интегрируется в существующие решения IEK
• Длительный срок службы - 15 лет при правильной эксплуатации снижают затраты на замену

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - только для редких операций отключения
• Отсутствует рукоятка управления - требует внешней системы управления, что усложняет монтаж
• Степень защиты IP00 - нельзя использовать в открытых помещениях, на улице или в сырых средах
• Нулевая номинальная мощность AC-23 - не следует применять для прямого управления двигателями под нагрузкой
• Только фронтальная установка - не подходит для заднего или бокового монтажа

Примеры использования

• Переключение направления вращения асинхронного двигателя на конвейере
• Отключение питания насосной группы для планового техобслуживания
• Реверсивное питание лебёдки в промышленном цехе
• Обеспечение видимого разрыва цепи при ремонте распределительного щита

Практические советы

• Выбирайте кабели сечением не более 50 мм2 - иначе не получится надёжно затянуть болты
• Убедитесь, что внешняя система управления (редуктор, привод) точно соответствует ходу рычага устройства - некорректный ход вызовет отказ
• Устанавливайте только в закрытом металлическом шкафу с классом защиты не ниже IP54
• Проверьте свободный доступ к устройству - даже без рукоятки, его необходимо периодически осматривать на предмет нагрева и окисления контактов
• Не используйте как самостоятельный выключатель - всегда сочетайте с автоматическим выключателем или предохранителем для защиты от перегрузок и КЗ
