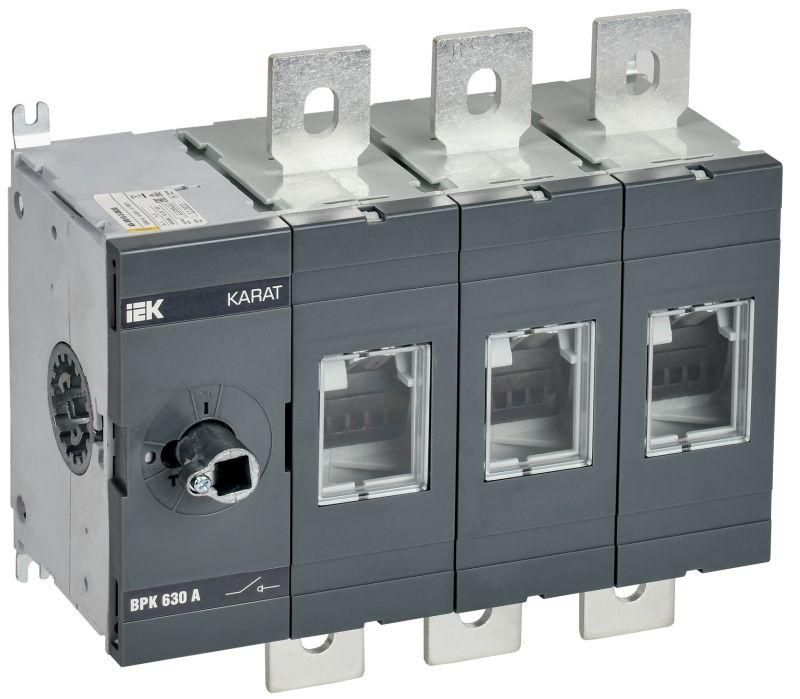

Выключатель-разъединитель ВРК без рукоятки управления 3P 630А KARAT - KA-VR10-3-0630 IEK

Выключатель-разъединитель ВРК без рукоятки управления 3P 630А от IEK - устройство для безопасного отключения электрической цепи при обслуживании или аварийной ситуации. Применяется в промышленных распределительных щитах, где требуется надёжное механическое отключение нагрузки. Артикул ka-vr10-3-0630 соответствует базовой модели серии KARAT.

Назначение и область применения

Выключатель-разъединитель ВРК без рукоятки управления 3P 630А предназначен исключительно для ручного отключения электрической цепи при отсутствии нагрузки. Он не рассчитан на частые включения под током - используется как изолирующее устройство перед работой на оборудовании. Подходит для установки в распределительных щитах промышленных объектов, энергообъектов, нефтегазовых площадок и крупных коммерческих зданий. Устройство обеспечивает видимый разрыв цепи, что необходимо по правилам безопасности при техобслуживании.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно
• Номинальный ток: 630 А - максимальный постоянный ток, который устройство может проводить без перегрева
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 1000 В переменного тока
• Условный ток короткого замыкания: 80 кА - способен выдерживать кратковременные сверхтоки при КЗ без разрушения
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытых щитов
• Габариты: 141×160×266 мм - компактный формат для монтажа в типовых шкафах
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии частых операций под нагрузкой
• Тип присоединения: болтовое - клеммы предназначены для подключения медных или алюминиевых жил с помощью гаек и шайб
• Количество вспомогательных контактов: 0 - нет сигналов положения, не поддерживает автоматизацию

Совместимость и монтаж

Выключатель-разъединитель ВРК без рукоятки управления 3P 630А устанавливается на DIN-рейку или крепится прямо на стенку распределительного щита. Конструкция предусматривает фронтальный монтаж - рычаг управления доступен с лицевой стороны. Для работы необходим внешний механизм управления (например, рукоятка на штанге), так как сам прибор её не имеет. Болтовые клеммы позволяют подключать кабели сечением до 95 мм2. Обязательно соблюдать момент затяжки, указанный в руководстве производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Наличие видимого разрыва между контактами обеспечивает выполнение норм безопасности при работе на электроустановках. Однако из-за степени защиты IP00 запрещено использовать вне защищённых корпусов - открытая установка опасна для персонала и не допускается.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 80 кА
• Надёжные медные контакты - обеспечивают минимальные потери и долгую службу
• Простая и проверенная конструкция - мало подвержен отказам при правильной эксплуатации
• Совместим с сериями KARAT других устройств - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для включения/отключения под нагрузкой - только при отключённой цепи
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния “вкл/выкл”
• IP00 - нельзя применять во влажных, пыльных или наружных условиях
• Требуется внешняя рукоятка - не работает как самостоятельное устройство управления
• Нулевая номинальная мощность AC-23 - не рекомендован для управления двигателями даже при отключении

Примеры использования

• Главная точка отключения питания для станка на производственной линии
• Разъединитель перед частотным преобразователем в системе вентиляции
• Отключающий аппарат перед группой освещения в административном здании
• Централизованное отключение секции распределительного щита при плановых работах

Практические советы

• Перед монтажом проверьте посадочные размеры - габариты 141×160×266 мм должны подходить под ваш щит
• Обязательно используйте рукоятку управления с длинной штангой - она обеспечит безопасное удалённое отключение
• Не забудьте про пломбировку после установки - это требование ПУЭ для оборудования категории “разъединитель”
• Проверяйте состояние контактов каждые 2–3 года - особенно при высоких токах и температуре окружающей среды
• Выбирайте этот вариант только если вам нужен простой, надёжный разъединитель без автоматизации - если нужны сигналы или управление, выбирайте другие модели серии KARAT
