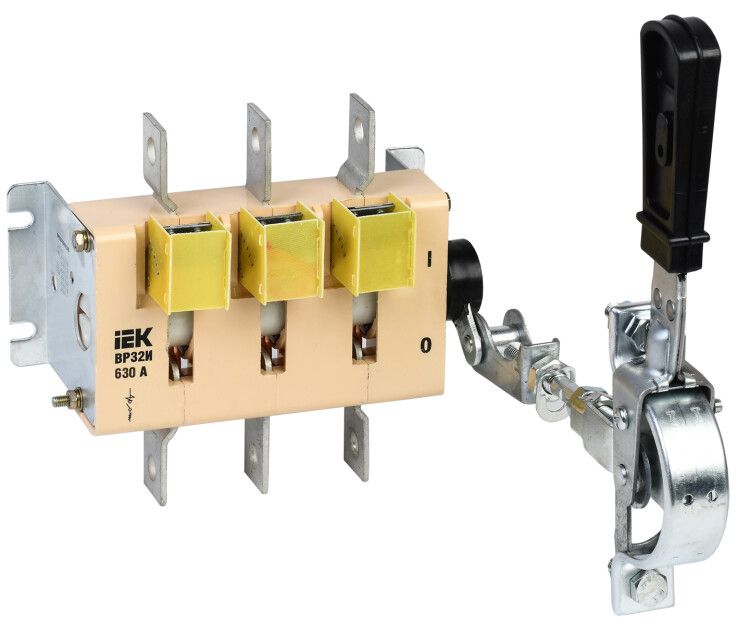

Выключатель-разъединитель ВР32И-39A31240 630А | SRK01-121-630 IEK

Выключатель-разъединитель ВР32И-39A31240 630А от IEK предназначен для ручного отключения силовых цепей переменного тока в распределительных щитах. Этот рубильник обеспечивает видимый разрыв цепи, что делает его надёжным решением для безопасности при техобслуживании. Артикул srk01-121-630 соответствует серийному ряду ВР32И и рассчитан на работу в промышленных условиях.

Назначение и область применения

Выключатель-разъединитель ВР32И-39A31240 630А используется для ручного отключения и изоляции электрических цепей переменного тока с номинальным напряжением до 690 В и частотой 50 Гц. Применяется в составе низковольтных комплектных устройств (НКУ): распределительных щитах, ящиках автоматики, пунктах управления. Подходит для работы в качестве главного выключателя в системах питания станков, конвейеров, насосных групп и других промышленных нагрузок.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 690 В
• Условный ток короткого замыкания: 31 кА
• Род тока: Переменный (AC)
• Тип присоединения: Болтовое
• Максимальное сечение кабеля: 150 мм2
• Тип рукоятки: Рычажного типа, с возможностью снятия
• Вид привода: Ручной
• Конструкция: Стационарное исполнение
• Степень защиты: IP00 - без защиты от внешних воздействий
• Способ монтажа: На монтажную плату
• Климатическое исполнение: УХЛ3 - для эксплуатации в помещениях с умеренным и холодным климатом, без конденсации влаги
• Срок службы: 10 лет
• Соответствие нормам: ГОСТ Р 50030.3, ТУ 3424-029-18461115-2009

Совместимость и монтаж

Выключатель-разъединитель ВР32И-39A31240 630А монтируется на монтажную плиту или раму внутри распределительного щита. Для подключения допускаются медные и алюминиевые провода сечением до 150 мм2, а также медные и алюминиевые шины. Соединение осуществляется болтовым зажимом - требуется правильный момент затяжки для предотвращения нагрева. Работает совместимо с другими элементами серии ВР32И, в том числе с контактными модулями и фиксирующими планками. Отдельно учитывайте габариты устройства при проектировании места установки - корпус требует свободного доступа для оперирования рычагом.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-39A31240 630А соответствует требованиям ГОСТ Р 50030.3 и обеспечивает двойной видимый разрыв цепи - это гарантирует, что все полюса полностью отключены, и нет опасности случайного включения. Цветовая индикация положения «Включено» позволяет визуально определить состояние аппарата. Съёмная рукоятка даёт возможность заблокировать устройство в отключенном состоянии (например, с помощью замка), что повышает безопасность при проведении работ. Стандарт IP00 указывает на отсутствие защиты от пыли и воды - применение возможно только в закрытых, защищённых щитах.

Преимущества

• Двойной видимый разрыв - повышенная безопасность для обслуживающего персонала
• Цветовая индикация положения - исключает ошибочное управление
• Съёмная рукоятка - возможность блокировки и запирания в отключённом состоянии
• Поддержка медных и алюминиевых жил/шин - универсальность подключения
• Низкие тепловые потери благодаря качественным материалам контактов
• Сертифицирован по российским стандартам - соответствие ГОСТ и ТУ

Ограничения применения

• Не предназначен для автоматического отключения - не заменяет автоматический выключатель
• Степень защиты IP00 - нельзя использовать вне закрытых щитов, в сырых, пыльных или открытых местах
• Только ручное управление - не подходит для дистанционного или автоматизированного управления
• Не имеет функции защиты от перегрузки или КЗ - обязательно использование в паре с защитными аппаратами (автоматами, предохранителями)
• Климатическое исполнение УХЛ3 - не рекомендовано для установки на улице или в неотапливаемых помещениях с высокой влажностью

Примеры использования

• Главный выключатель в распределительном щите цехового оборудования
• Отключающее устройство перед частотным преобразователем
• Разъединитель в системе питания группы насосов на водопроводной станции
• Точка отключения для технического обслуживания панели управления конвейером

Практические советы

• При монтаже используйте дин-рейку или металлическую платформу с достаточной жесткостью - вибрации могут ослабить болтовые соединения
• Обязательно проверьте момент затяжки болтов по спецификации производителя - недостаточно плотное соединение вызывает перегрев
• Для алюминиевых проводов применяйте переходные шайбы и смазку против окисления
• После монтажа выполните контрольный осмотр: убедитесь, что рукоятка легко перемещается между положениями «Вкл» и «Выкл»
• При использовании в качестве главного выключателя - всегда сочетайте с автоматическим выключателем или предохранителем для защиты от КЗ
• При необходимости блокировки - снимите рукоятку и установите замок на её место; храните рукоятку в специально отведённом месте
