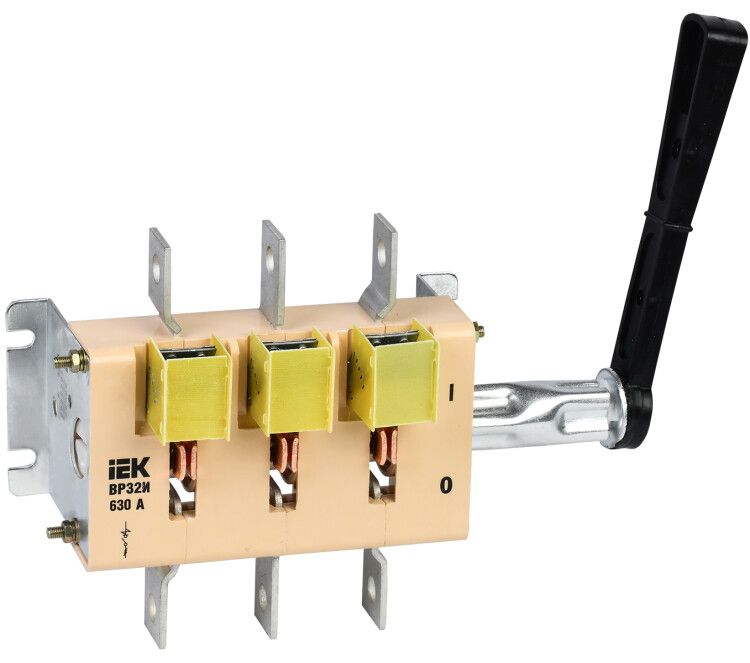

Выключатель-разъединитель ВР32И-39В31250 630А | SRK41-111-630 IEK

Выключатель-разъединитель ВР32И-39В31250 630А от IEK предназначен для ручного отключения и изоляции электрических цепей переменного тока в низковольтных распределительных устройствах. Этот рубильник обеспечивает надежную фиксацию состояния «включено/выключено» и подходит для стационарной установки в щитовые камеры, где требуется визуальный контроль разрыва цепи.

Назначение и область применения

Выключатель-разъединитель ВР32И-39В31250 630А используется исключительно для ручного отключения нагрузки при плановом обслуживании, ремонте или аварийном отключении. Он не предназначен для работы под нагрузкой во время включения/выключения - такие операции должны выполняться автоматическими выключателями. Применяется в составе низковольтных комплектных устройств (НКУ): распределительных щитах, ящиках, силовых пунктах на заводах, в энергообъектах, на транспорте и в объектах ЖКХ.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 630 А - рассчитан на постоянную работу с нагрузкой до этого значения;
• Номинальное напряжение изоляции: 690 В - допустимо применение в сетях до 690 В переменного тока (50 Гц);
• Условный ток короткого замыкания: 31 000 кА - способен выдерживать кратковременные токи КЗ без повреждений;
• Тип присоединения: болтовое - подключение осуществляется через зажимы с помощью гаек и шайб;
• Максимальное сечение кабеля: 150 мм2 - совместим с медными и алюминиевыми проводами и шинами такого сечения;
• Тип рукоятки: рычажного типа - удобна для ручного управления, легко фиксируется в двух положениях;
• Способ монтажа: монтажная плата - устанавливается на металлическую панель с помощью крепежных отверстий;
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Исполнение в качестве главного выключателя: да - может использоваться как основной аппарат для отключения питания всей системы;
• Вид привода: ручной - управление только вручную, без автоматических механизмов.

Совместимость и монтаж

Выключатель-разъединитель ВР32И-39В31250 630А монтируется на монтажную плату с помощью четырех крепежных отверстий. Для подключения используются болты M10–M12 - рекомендуется момент затяжки 10–12 Нм. Подходят медные и алюминиевые жилы сечением до 150 мм2, а также прямоугольные шины. Перед монтажом проверьте соответствие посадочного места в щите - габариты аппарата требуют свободного доступа для рукоятки. Обязательно используйте изолирующие прокладки при установке на алюминиевой раме, чтобы избежать гальванической коррозии.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-39В31250 630А соответствует ГОСТ Р 50030.3 и ТУ 3424-029-18461115-2009. Конструкция предусматривает двойной видимый разрыв цепи - при отключенном состоянии контакты находятся в открытом положении, что гарантирует визуальное подтверждение отсутствия напряжения. Цветовая индикация (зеленый - «включено», красный - «выключено») снижает риск ошибок при работе. Съемная рукоятка позволяет заблокировать устройство в выключенном положении (например, при проведении работ - LOTO-процедура).

Преимущества

• Двойной видимый разрыв - повышает безопасность при техническом обслуживании;
• Цветовая индикация положения - минимизирует человеческий фактор при определении состояния;
• Съемная рукоятка - возможность блокировки и предотвращения случайного включения;
• Низкие потери мощности - благодаря высококачественным контактам и материалам;
• Поддержка медных и алюминиевых шин - универсальность подключения без переходников;
• Высокая коммутационная стойкость - 31 000 кА при КЗ обеспечивает надежность даже в сложных сетях.

Ограничения применения

• Не применяется для частого включения/отключения под нагрузкой - это вызывает быстрый износ контактов;
• IP00 - нельзя использовать вне закрытых щитов, в сырых, пыльных или открытых помещениях;
• Только ручное управление - не подходит для систем автоматического управления;
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно нужен автоматический выключатель перед этим аппаратом;
• Не предназначен для работы при температурах ниже −40C или выше +40C - выход за пределы УХЛ3 снижает срок службы.

Примеры использования

• Главный выключатель в распределительном щите цеха с мощностью до 400 кВт;
• Отключающий элемент перед частотным преобразователем на конвейере;
• Разъединитель в системе бесперебойного питания (UPS) для изоляции входа;
• Общий рубильник в щите освещения крупного складского комплекса;
• Компонент в силовой панели насосной станции водоснабжения.

Практические советы

• Перед первым включением проверьте плотность затяжки всех болтов - ослабленные соединения вызывают нагрев и отказ;
• При использовании алюминиевых шин - нанесите антиоксидантную смазку на контактные поверхности;
• Регулярно осматривайте контакты на предмет окисления, особенно в средах с высокой влажностью;
• При необходимости блокировки - всегда извлекайте рукоятку и помещайте ее в специальный замок;
• Выбирая аналогичный аппарат - обращайте внимание на тип присоединения и максимальное сечение кабеля - ВР32И-39В31250 630А от IEK поддерживает самые большие сечения среди аналогов этой серии.
