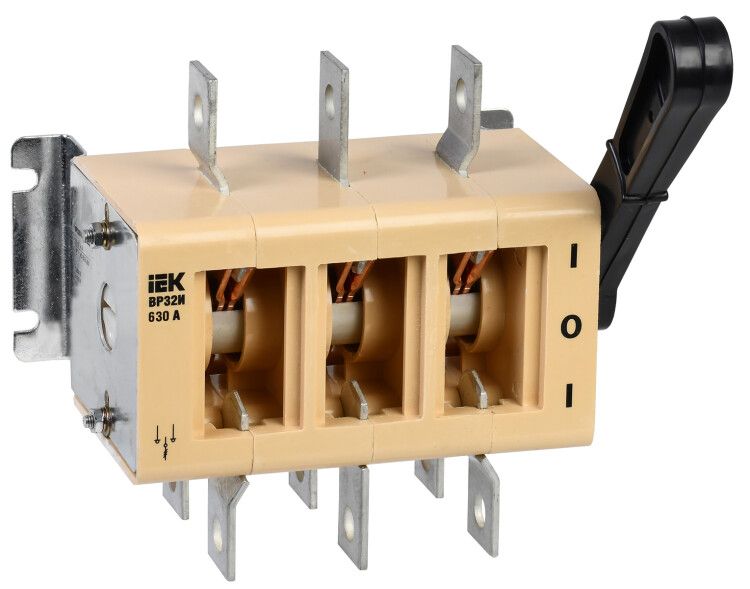

Выключатель-разъединитель ВР32И-39A70220 630А | SRK01-200-630 IEK

Выключатель-разъединитель ВР32И-39A70220 630А от IEK предназначен для ручного отключения и визуального разрыва цепей переменного тока в низковольтных распределительных устройствах. Этот рубильник обеспечивает надежную коммутацию на ток до 630 А и применяется там, где требуется физический разрыв цепи для безопасности при обслуживании.

Назначение и область применения

Выключатель-разъединитель ВР32И-39A70220 630А используется исключительно для ручного отключения нагрузки - он не автоматически реагирует на аварии, такие как КЗ или перегрузка. Применяется в составе низковольтных комплектных устройств (НКУ): щитах распределения, силовых пунктах, питающих станки, насосы, конвейеры и другую промышленную технику. Является главным выключателем в системе, что позволяет полностью отключить питание оборудования для ремонта или проверки.

Технические характеристики

• Количество полюсов: 3 - подходит для трехфазных сетей 380/400 В
• Номинальный ток: 630 А - способен работать длительно с такой нагрузкой
• Номинальное напряжение изоляции: 690 В - рассчитан на работу в сетях до 690 В переменного тока
• Условный ток короткого замыкания: 31 000 кА - выдерживает импульсы КЗ без повреждений (при условии правильной координации с предохранителями или автоматами)
• Тип присоединения: болтовое - клеммы для подключения проводов и шин
• Максимальное сечение кабеля: 150 мм2 - можно подключать массивные медные или алюминиевые жилы
• Тип рукоятки: рычажного типа - удобна для оперативного управления
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жесткую основу внутри шкафа
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки в закрытых корпусах
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Срок службы: 10 лет - при соблюдении режимов эксплуатации
• Род тока: переменный (AC), 50 Гц
• Конструкция: стационарное исполнение - не снимается после монтажа

Совместимость и монтаж

Выключатель-разъединитель ВР32И-39A70220 630А совместим с любыми низковольтными распределительными устройствами, имеющими место для установки на монтажную плиту. Подключение выполняется через болтовые зажимы - подходят как медные, так и алюминиевые проводники и шины. Для монтажа необходим доступ к тыльной стороне шкафа, поскольку клеммы расположены сзади. Рукоятка съемная - её можно снять при отключенном состоянии для запирания в положении “выключено” (по нормам безопасности).

Безопасность и стандарты

Выключатель-разъединитель ВР32И-39A70220 630А соответствует ГОСТ Р 50030.3 и ТУ 3424-029-18461115-2009. Обеспечивает двойной видимый разрыв цепи - каждый полюс имеет два четко различимых контакта, что гарантирует отсутствие скрытого питания. Цветовая индикация (“Включено”) помогает оператору сразу определить состояние аппарата. Благодаря этому изделие соответствует требованиям по электробезопасности при проведении техобслуживания.

Преимущества

• Низкие тепловые потери благодаря использованию высокопроводящих материалов - снижаются затраты на энергию и риск перегрева
• Поддержка медных и алюминиевых шин - гибкость при проектировании сборок
• Съемная рукоятка - возможность заблокировать положение “выключено”, чтобы предотвратить случайное включение
• Цветовая индикация - быстрая визуальная диагностика состояния
• Высокая коммутационная стойкость - 31 000 кА позволяет использовать в местах с большой токовой дуговой мощностью

Ограничения применения

• Не предназначен для работы под нагрузкой - нельзя включать/отключать при наличии тока выше номинала; всегда отключайте нагрузку автоматическим выключателем перед операцией
• Степень защиты IP00 - нельзя устанавливать вне закрытых шкафов, в сырых, пыльных или открытых помещениях
• Только ручное управление - не подходит для автоматических систем управления
• Не имеет функций защиты от перегрузки или КЗ - обязательно нужна внешняя защита (автоматы, предохранители)

Примеры использования

• Главный выключатель в распределительном щите промышленного цеха
• Отключающее устройство перед частотным преобразователем
• Разъединитель в системе питания крупного насоса или компрессора
• Точка отключения для планового техобслуживания вводного шкафа

Практические советы

• При подключении используйте только рекомендованное сечение кабеля - до 150 мм2. Большие жилы не войдут в клемму.
• Обязательно проверьте посадочное место на монтажной плате - размеры должны точно соответствовать габаритам ВР32И-39A70220 630А.
• После монтажа протяните все болты с усилием, указанным в руководстве - недостаточно плотное соединение вызывает нагрев.
• Снимайте рукоятку и применяйте замок-пломбу при выполнении ремонтных работ - это обязательное требование ПТЭ и ПБ.
• Не используйте этот выключатель-разъединитель как замену автоматическому выключателю - он не защищает от перегрузок!
