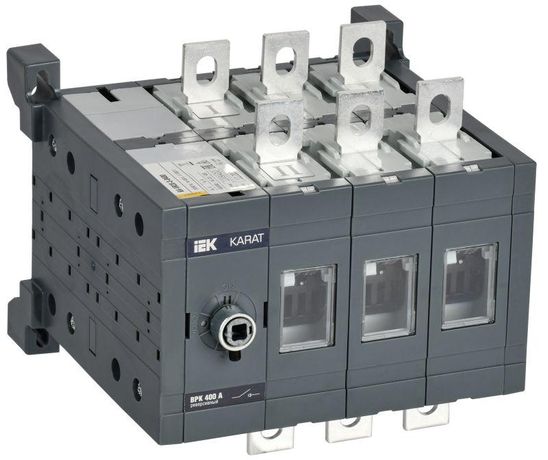

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 400А KARAT - KA-VR20-3-0400 IEK

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 400А от бренда IEK (ИЭК) предназначен для безопасного отключения и переключения трёхфазных цепей в промышленных распределительных щитах. Артикул ka-vr20-3-0400 обеспечивает надёжную работу при высоких токах и коротких замыканиях, не требует внешней рукоятки — управление осуществляется через встроенные кнопки.

Назначение и область применения

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 400А используется для ручного отключения и переключения трёхфазных электрических цепей. Его основная задача — физически разрывать цепь для обслуживания, ремонта или аварийной остановки оборудования. Применяется в промышленных системах: на станках, конвейерах, насосных станциях, в распределительных пунктах объектов нефтегазовой отрасли, энергетики и инфраструктуры. Подходит для частых операций включения-выключения, где требуется гарантированная видимая разрывная точка.

Технические характеристики

• Количество полюсов: 3 — позволяет управлять всеми фазами одновременно
• Номинальный ток: 400 А — способен работать длительно при токе до 400 ампер
• Номинальное напряжение изоляции: 1000 В — рассчитан на использование в сетях до 1000 В переменного тока
• Условный ток короткого замыкания: 80 кА — выдерживает кратковременный импульс тока КЗ до 80 тысяч ампер без разрушения
• Тип элемента управления: кнопка/повторная ручка — встроенное механическое управление без внешней рукоятки
• Габаритные размеры: 215×203×120 мм — компактный формат для установки в типовые шкафы
• Тип монтажа: фронтальный — монтируется в переднюю часть распределительного щита
• Тип присоединения: болтовое — провода крепятся к клеммам с помощью гаек и шайб
• Степень защиты IP00 — нет защиты от пыли и воды; допускается только внутри закрытого щита
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Количество вспомогательных контактов: 0 — не имеет сигнализационных или блокировочных контактов
• Номинальная мощность AC-23: 0 кВт — не предназначена для коммутации двигателей под нагрузкой, только для разъединения

Совместимость и монтаж

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 400А совместим с распределительными щитами серии KARAT от IEK. Монтаж выполняется фронтально — устройство крепится к направляющим DIN-рейкам или специальным кронштейнам внутри шкафа. Болтовое присоединение требует предварительной подготовки кабелей: зачистка жил, установка наконечников. Убедитесь, что зазор между аппаратом и стенками шкафа достаточен для свободного перемещения рычага. Для работы с реверсивным режимом необходимо организовать блокировки, исключающие одновременное включение двух положений.

Безопасность и стандарты

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 400А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает визуальное подтверждение размыкания цепи — важное условие безопасности при проведении ремонтных работ. Наличие реверсивного механизма позволяет переключать направление питания, но требует обязательного применения блокировок для предотвращения параллельного включения. Отсутствие степени защиты IP00 делает невозможным применение вне герметичных корпусов.

Преимущества

• Высокая коммутационная стойкость — выдерживает 80 кА КЗ, что снижает риск выхода из строя при аварии
• Надёжная конструкция — металлический корпус и прочные контактные группы обеспечивают долгую службу
• Реверсивное исполнение — позволяет переключать питание между двумя источниками без дополнительных аппаратов
• Совместимость с сериями KARAT — легко интегрируется в существующие системы IEK
• Отсутствие сложной автоматики — минимизация числа отказов, простота диагностики

Ограничения применения

• Не предназначен для коммутации под нагрузкой — только для разъединения цепи после отключения нагрузки
• IP00 — нельзя использовать в открытых, запылённых или влажных средах; обязательно помещение в закрытый щит
• Нет вспомогательных контактов — невозможно подключить сигналы удалённого контроля состояния
• Требуется ручное управление — не подходит для автоматических систем без внешних приводов
• Номинальная мощность 0 кВт — не используйте для включения/отключения двигателей или нагревателей под рабочим током

Примеры использования

• Переключение питания между основным и резервным источником на насосной станции
• Отключение трёхфазного станка перед техобслуживанием
• Разъединение секции распределительного щита при плановых работах
• Обеспечение видимого разрыва в цепи на производственной линии согласно правилам охраны труда

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна именно ручная операция с визуальной проверкой разрыва — он не заменяет автоматический выключатель
• При монтаже в щит следите, чтобы расстояние до других аппаратов позволяло свободно повернуть механизм
• Используйте болтовые наконечники с подходящим сечением — для 400 А рекомендовано сечение кабеля не менее 95–120 мм²
• Для реверсивного режима обязательно установите механическую или электрическую блокировку, исключающую одновременное включение обоих положений
• Проверьте соответствие посадочного места в щите — габариты 215×203×120 мм должны точно соответствовать проёмам
• Не забудьте пометить положения “ВКЛ” и “ВЫКЛ” на лицевой панели — так как рукоятки нет, пользователь должен четко знать, куда двигать рычаг
