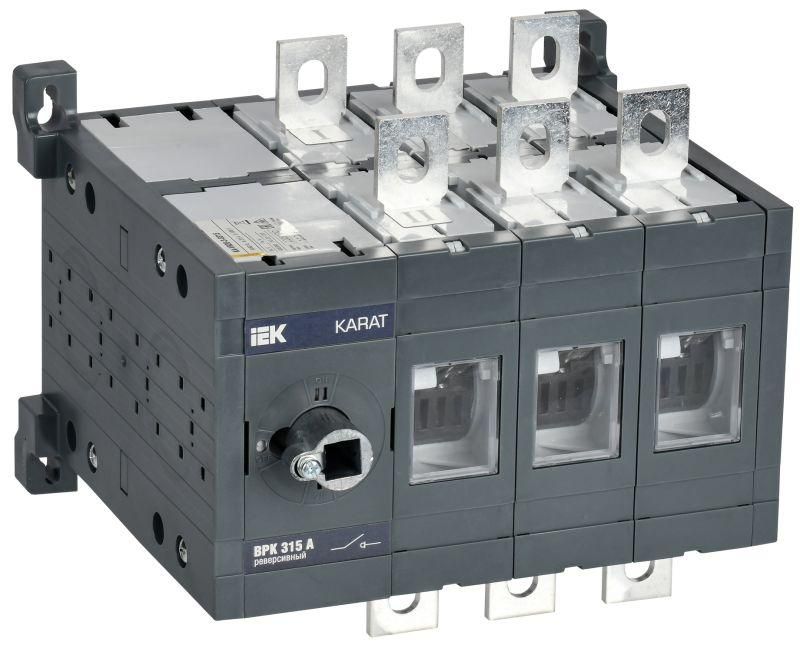

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 315А KARAT - KA-VR20-3-0315 IEK

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 315А от IEK предназначен для безопасного отключения и переключения трёхфазных цепей в промышленных распределительных щитах. Модель ka-vr20-3-0315 обеспечивает механическую изоляцию цепи без автоматического отключения, что делает её надёжным решением для реверсивных схем управления.

Назначение и область применения

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 315А используется для ручного отключения и переключения трёхфазных электрических цепей при отсутствии нагрузки. Он не предназначен для частых включений под током - его задача - обеспечить видимый разрыв цепи перед обслуживанием оборудования. Применяется в системах с реверсивным управлением двигателей: насосах, компрессорах, конвейерах, станках. Подходит для установки в промышленных, энергетических и инфраструктурных объектах, где требуется физическая изоляция цепи по требованиям безопасности.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 315 А - максимальный постоянный ток, который устройство способно проводить без перегрева;
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 690 В переменного тока;
• Условный ток короткого замыкания: 80 кА - способен выдерживать кратковременные сверхтоки без разрушения;
• Тип элемента управления: поворотная ручка (без внешней рукоятки) - требует доступа к корпусу для переключения;
• Габаритные размеры: 215×203×120 мм - компактная форма для монтажа в типовых шкафах;
• Степень защиты IP00 - отсутствие защиты от пыли и воды; работает только внутри закрытых щитов;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий;
• Тип присоединения: болтовое - клеммы предназначены для подключения медных жил с помощью гаек и шайб;
• Количество вспомогательных контактов: 0 - не имеет сигналов состояния, не совместим с системами автоматизации без внешних модулей;
• Номинальная мощность AC-23: 0 кВт - не предназначен для коммутации нагрузки под током.

Совместимость и монтаж

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 315А устанавливается исключительно в распределительном щите методом фронтального монтажа. Для сборки требуется свободное место минимум 220×210 мм. Болтовые зажимы позволяют подключать кабели сечением до 95 мм2. Устройство не имеет механизма блокировки - рекомендуется использовать внешние замки или сигнализацию для предотвращения случайного включения. Поскольку рукоятка управления отсутствует, переключение выполняется через открываемую дверцу щита - необходимо предусмотреть доступ к аппарату при работе.

Безопасность и стандарты

Выключатель-разъединитель ВРК соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию согласно ПТЭ и ПБ. Несмотря на высокую пробивную прочность (80 кА), он не является защитным устройством - не отключает при перегрузке или КЗ. Его применение обязательно сочетается с автоматическими выключателями или предохранителями.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать многократные отключения даже при аварийных режимах;
• Надёжная механическая конструкция - металлический корпус и контактная группа обеспечивают долговечность;
• Подтверждённый срок службы - 15 лет при правильной эксплуатации снижают затраты на замену;
• Совместимость с сериями KARAT IEK - легко интегрируется в существующие решения от одного производителя;
• Отсутствие вспомогательных контактов упрощает конструкцию и повышает отказоустойчивость.

Ограничения применения

• Не допускается коммутировать нагрузку под током - возможна дуга, повреждение контактов и опасность для персонала;
• IP00 - нельзя использовать вне герметичных щитов, в сырых, пыльных или открытых помещениях;
• Отсутствие рукоятки управления - требует ручного доступа к устройству, что усложняет удалённое или дистанционное управление;
• Нет вспомогательных контактов - невозможно подключить к системам контроля, сигнализации или автоматики без внешнего решения;
• Максимальный ток реверсивного исполнения ограничен 800 А - не подходит для цепей выше этого значения.

Примеры использования

• Переключение направления вращения двигателя насоса в системе водоснабжения;
• Отключение питания конвейера перед техническим осмотром;
• Реверсивная схема управления вентилятором в промышленной печи;
• Обесточивание секции распределительного щита перед ремонтом другого оборудования.

Практические советы

• Перед установкой проверьте посадочные размеры - габариты 215×203 мм должны точно соответствовать месту в щите;
• Используйте только медные кабели с зачищенной жилой и правильно затянутыми болтами - плохой контакт вызывает нагрев;
• Установите на дверце щита предупредительную этикетку: “Опасно! Переключение только после отключения автомата”;
• Для автоматизации добавьте внешний блок положения контакта (например, микровыключатель) - сам выключатель не передаёт состояние;
• Проверяйте целостность контактов каждые 6–12 месяцев - особенно при частых переключениях в режиме холостого хода.
