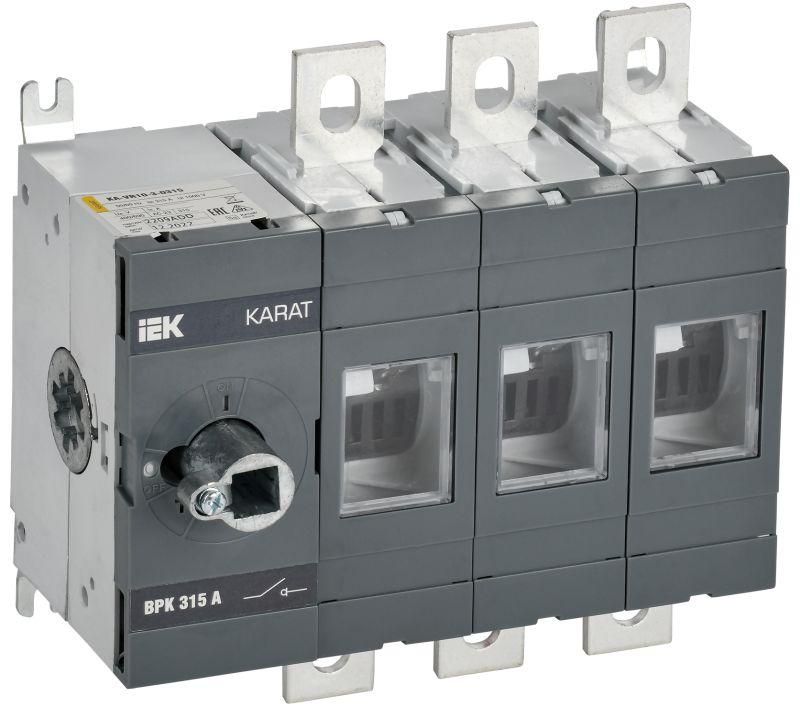

Выключатель-разъединитель ВРК без рукоятки управления 3P 315А KARAT - KA-VR10-3-0315 IEK

Выключатель-разъединитель ВРК без рукоятки управления 3P 315А от IEK предназначен для безопасного отключения электрической цепи под нагрузкой и обеспечивает механическую изоляцию участка сети. Модель артикула ka-vr10-3-0315 входит в серию KARAT и рассчитана на промышленные условия эксплуатации.

Назначение и область применения

Выключатель-разъединитель ВРК без рукоятки управления 3P 315А используется для ручного отключения и включения электрических цепей под нагрузкой. Он не предназначен для частых переключений - его задача - надёжно разрывать цепь при обслуживании, ремонте или аварийной ситуации. Применяется в распределительных щитах промышленных объектов, энергообъектах, на предприятиях нефтегазовой отрасли, в инфраструктуре и сельском хозяйстве. Подходит для систем с рабочим напряжением до 1000 В переменного тока.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 315 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до этого значения;
• Условный ток короткого замыкания: 80 кА - способен выдерживать кратковременные сверхтоки при КЗ без разрушения;
• Тип присоединения: болтовое - провода крепятся к клеммам с помощью гаек и шайб;
• Габаритные размеры: 191×120×108 мм - компактный формат для установки в типовые щиты;
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии частых переключений;
• Номинальная мощность AC-23: 0 кВт - модель не предназначена для управления двигателями или активными нагрузками через контактную группу, только для разъединения;
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния включения/выключения.

Совместимость и монтаж

Выключатель-разъединитель ВРК без рукоятки управления 3P 315А устанавливается исключительно в распределительном щите методом фронтального монтажа. Для крепления используются предварительно подготовленные отверстия в стенке щита. Болтовое присоединение требует зачистки жил проводов и плотного затягивания клемм моментом, соответствующим нормам ГОСТ. Устройство не имеет рукоятки - управление осуществляется через внешний механизм (например, рычаг или привод, установленный на лицевой стороне щита). Обязательно использование защитного кожуха или дверцы щита, так как степень защиты IP00 не допускает открытой эксплуатации.

Безопасность и стандарты

Выключатель-разъединитель ВРК без рукоятки управления 3P 315А соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Конструкция обеспечивает видимый разрыв цепи - важное условие безопасности при работах на оборудовании. Наличие заземляющего вывода не предусмотрено - заземление выполняется отдельно через корпус щита. Устройство не имеет автоматического отключения - пользователь обязан следить за режимом работы и применять блокировки (ЛКЗ) при проведении ТО.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать 80 кА при КЗ без выхода из строя;
• Надёжное болтовое соединение - минимизирует риск нагрева и окисления контактов;
• Совместимость с большинством стандартных щитов IEK и других производителей благодаря унифицированным габаритам;
• Долгий срок службы - 15 лет при правильной эксплуатации и отсутствии частых включений;
• Простая конструкция - мало подвижных деталей, что снижает вероятность отказа.

Ограничения применения

• Не подходит для частого включения/отключения - не является выключателем под нагрузкой для регулярного управления;
• IP00 - запрещён монтаж вне закрытого электрошкафа или без защитного ограждения;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к системам автоматизации;
• Нет рукоятки - требуется внешнее управление, что усложняет монтаж и увеличивает стоимость системы;
• Не предназначен для управления двигателем или другим реактивным оборудованием - только для разъединения.

Примеры использования

• Отключение питания цехового конвейера перед плановым техобслуживанием;
• Разъединение группы освещения в административном здании для ремонтных работ;
• Обеспечение видимого разрыва в главном вводе распределительного щита на производстве;
• Изоляция секции силовой линии в нефтеперекачивающей станции перед проверкой кабелей.

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия в щите - габариты устройства 191×120 мм, рекомендовано делать отверстие на 1–2 мм больше;
• Используйте только медные провода сечением, соответствующим току 315 А (обычно 95–120 мм2);
• Затягивайте болты клемм усилием 10–12 Нм - слабое крепление вызывает перегрев, слишком сильное - повреждает пластик;
• Обязательно используйте блокировочные механизмы (замки, пломбы) - этот выключатель не имеет встроенного замка;
• Не устанавливайте рядом с источниками тепла или влаги - даже при наличии щита, температурный режим должен быть в пределах –25…+40 C.
