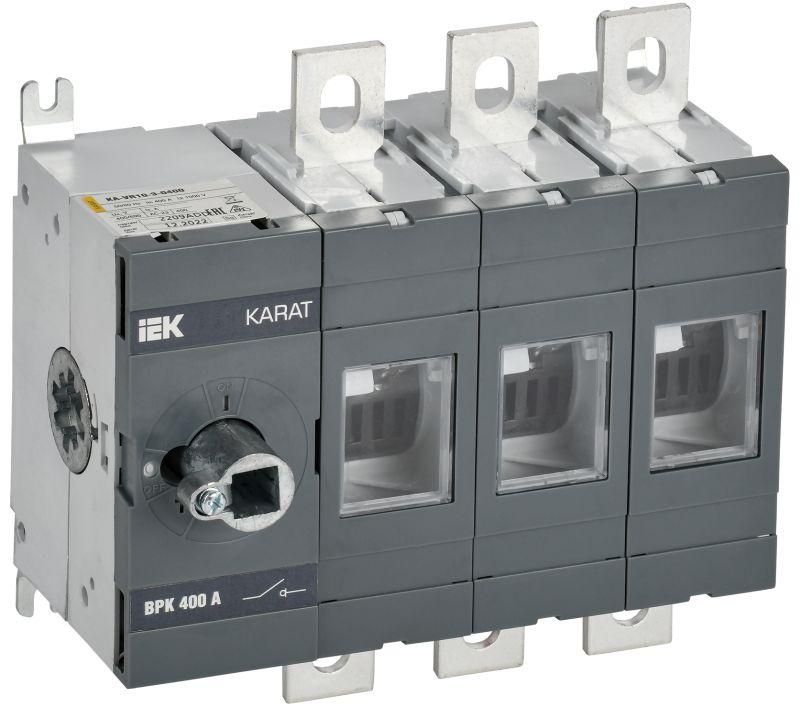

Выключатель-разъеденитель KARAT ВРК без рукоятки 3п 400А IEK KA-VR10-3-0400

Выключатель-разъединитель ВРК без рукоятки управления 3P 400А от IEK - устройство для безопасного отключения электрической цепи при обслуживании или аварийной ситуации. Применяется в распределительных щитах промышленных объектов, где требуется надёжное механическое размыкание цепи без автоматического отключения. Артикул ka-vr10-3-0400 соответствует базовой модели серии KARAT.

Назначение и область применения

Выключатель-разъединитель ВРК без рукоятки управления 3P 400А используется исключительно для ручного отключения электрической цепи под нагрузкой. Он не предназначен для частых включений или работы под током короткого замыкания - это функция автоматических выключателей. Устройство обеспечивает видимый разрыв цепи, что необходимо для проведения ремонтных работ, проверки состояния оборудования или соблюдения правил безопасности.

Области применения: промышленные предприятия, энергообъекты, нефтегазовая отрасль, крупные торговые и логистические комплексы. Подходит для установки в главных распределительных щитах, на входе в оборудование или между секциями шинопровода.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно.
• Номинальный ток: 400 А - максимальный постоянный ток, который устройство может проводить без перегрева.
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 690 В переменного тока (например, 400 В трёхфазной сети).
• Условный ток короткого замыкания: 80 кА - способность выдерживать кратковременный импульс тока КЗ без разрушения (не является рабочим режимом!).
• Степень защиты IP00: отсутствие защиты от пыли и воды - требует установки внутри закрытого щита.
• Габаритные размеры: 191×120×108 мм - компактная форма для плотной укладки в щитах.
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий монтажа и эксплуатации.
• Тип присоединения: болтовое - провода крепятся через зажимы с помощью гаек и шайб.
• Количество вспомогательных контактов: 0 - нет сигналов о положении контактов, нельзя использовать для автоматизации или контроля состояния.

Совместимость и монтаж

Выключатель-разъединитель ВРК без рукоятки управления 3P 400А монтируется на DIN-рейку или жестко крепится в корпусе распределительного щита. Подходит для фронтального монтажа - контактные части доступны для осмотра и обслуживания без демонтажа устройства.

Для подключения используются медные или алюминиевые провода сечением, соответствующим току 400 А (обычно 95–150 мм2). Обязательно затягивание болтов усилием, указанным в руководстве производителя - недостаточное или избыточное усилие снижают срок службы и увеличивают риск нагрева.

Не имеет механизма блокировки или возможности установки внешней рукоятки - управление осуществляется только через открываемую дверцу щита.

Безопасность и стандарты

Выключатель-разъединитель ВРК соответствует требованиям ГОСТ Р МЭК 60947-3 и применяется в соответствии с ПУЭ. Его использование обеспечивает выполнение норм по видимому разрыву цепи перед проведением работ. Однако из-за отсутствия степени защиты IP00 он не допускается к установке вне герметичных корпусов - даже капли воды или пыль могут вызвать пробой или коррозию контактов.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать 80 кА при КЗ без выхода из строя.
• Надёжное болтовое соединение - минимизирует переходное сопротивление и нагрев.
• Совместим с сериями KARAT других изделий IEK - легко интегрируется в существующие системы.
• Долгий срок службы - 15 лет при регулярном осмотре и отсутствии перегрузок.

Ограничения применения

• Не предназначена для частого включения/выключения - только для редких операций отключения (до 1–2 раз в месяц).
• Нет вспомогательных контактов - невозможно подключить сигнализацию или систему удалённого контроля.
• Отсутствует рукоятка управления - требует доступа к внутреннему пространству щита для действия.
• IP00 - запрещено применение в открытых, сырых или пыльных помещениях без защиты.
• Нулевая номинальная мощность AC-23 - не рекомендован для управления двигателями или другими активными нагрузками; только для разъединения.

Примеры использования

• Главная точка отключения питания для группы станков на производственной линии.
• Разъединение секции шинопровода перед плановым ремонтом.
• Отключение вводного кабеля в распределительном щите высокой мощности.
• Разрыв цепи перед проверкой изоляции мегаомметром.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - это предотвращает перегрев и возгорание.
• Устанавливайте устройство в щит с возможностью блокировки двери (замок, пломба) - чтобы исключить случайное включение во время ремонта.
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузок и КЗ, только создаёт видимый разрыв.
• Проверяйте состояние контактов каждые 6–12 месяцев: наличие потемнений, следов дуги или окисления требует очистки или замены.
• Если нужен сигнал о положении контактов - выбирайте модель с вспомогательными контактами (например, ВРК с опцией 1NO+1NC).
