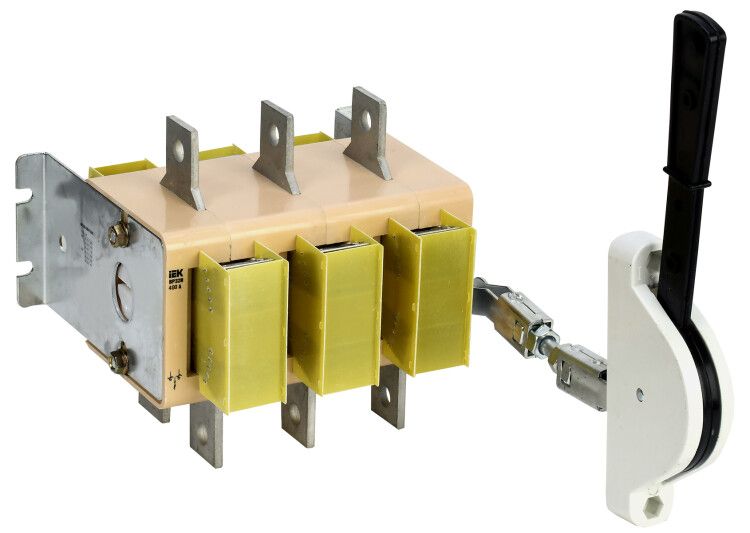

Выключатель-разъединитель ВР32И-37A71240 400А | SRK01-221-400 IEK

Выключатель-разъединитель ВР32И-37A71240 400А от IEK предназначен для ручного отключения электрической цепи в низковольтных распределительных устройствах. Этот рубильник обеспечивает видимый разрыв цепи, что важно для безопасности при обслуживании, и подходит для работы с токами до 400 А. Артикул srk01-221-400 соответствует серийному решению ВР32И.

Назначение и область применения

Выключатель-разъединитель ВР32И-37A71240 400А используется для ручного отключения нагрузки в цепях переменного тока с напряжением до 690 В и частотой 50 Гц. Он применяется в составе низковольтных комплектных устройств (НКУ): щитах распределения, силовых пультах, системах автоматизации. Является главным выключателем - то есть может использоваться как основной элемент отключения питания всей системы.

Технические характеристики

• Количество полюсов: 3 - подходит для трёхфазных сетей
• Номинальный ток: 400 А - способен работать с высокими нагрузками
• Номинальное напряжение изоляции: 690 В - рассчитан на работу в сетях до этого значения
• Условный ток короткого замыкания: 22 000 кА - выдерживает импульсы КЗ без повреждений
• Тип присоединения: болтовое - позволяет надёжно закрепить провода и шины
• Максимальное сечение кабеля: 120 мм2 - совместим с крупными медными и алюминиевыми жилами
• Тип рукоятки: рычажного типа - удобна для оперативного управления
• Вид привода: ручной - требует физического воздействия для включения/выключения
• Степень защиты: IP00 - не имеет внешней защиты, работает только внутри корпуса или щита
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −40C до +40C и повышенной влажности
• Способ монтажа: монтажная плата - устанавливается на металлическую платформу или DIN-рейку через крепёж

Совместимость и монтаж

Выключатель-разъединитель ВР32И-37A71240 400А монтируется на монтажную плиту с помощью болтовых отверстий. Для подключения используются медные или алюминиевые провода сечением до 120 мм2, а также шины. Болтовые зажимы обеспечивают плотный контакт без необходимости сварки или опрессовки. Рукоятка снимается после отключения - это предотвращает случайное включение при проведении работ. Подключение выполняется только при отключенном питании. Убедитесь, что место установки соответствует габаритам устройства и имеет достаточное пространство для доступа к рукоятке.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-37A71240 400А соответствует ГОСТ Р 50030.3 и ТУ 3424-029-18461115-2009. Обеспечивает двойной видимый разрыв цепи - каждый полюс физически размыкается, и положение «Включено» визуально контролируется по цветовой индикации. Это снижает риск ошибочного включения при ремонте. Съёмная рукоятка позволяет заблокировать устройство в отключённом состоянии. Применяется исключительно в помещениях с ограниченным доступом - из-за IP00 не может использоваться вне корпуса.

Преимущества

• Низкие тепловые потери благодаря применению современных контактных материалов
• Поддержка медных и алюминиевых проводов и шин - универсальность подключения
• Цветовая индикация положения - быстрая диагностика состояния
• Съёмная рукоятка - возможность запирания в режиме «Выключено»
• Высокая коммутационная стойкость - 22 000 кА при КЗ
• Долгий срок службы - 10 лет при правильной эксплуатации

Ограничения применения

Выключатель-разъединитель ВР32И-37A71240 400А нельзя использовать как автоматический выключатель - он не отключает цепь при перегрузках или КЗ самостоятельно. Не предназначен для частых включений/отключений - только для редкого ручного отключения. Степень защиты IP00 требует обязательной установки внутрь закрытого щита или оборудования. Не рекомендован для открытых площадок, сырых помещений или мест с пылью без дополнительной защиты. Не подходит для цепей постоянного тока - только для переменного (AC).

Примеры использования

• Главный выключатель в распределительном щите промышленного цеха
• Отключающее устройство перед частотным преобразователем
• Разъединитель в системе питания конвейера или насосной станции
• Точка отключения для техобслуживания силового шкафа

Практические советы

• При монтаже проверьте соответствие сечения кабеля (не более 120 мм2) и тип материала (медь/алюминий) - используйте переходники при смешанном подключении
• Обязательно закрепляйте устройство на прочной монтажной плате - вибрации могут ослабить контакты
• После отключения всегда снимайте рукоятку и используйте замок или бирку «Не включать!»
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с большими токами
• Учитывайте климатические условия: УХЛ3 допускает работу в холодных условиях, но не в условиях постоянной конденсации воды
• Не используйте этот выключатель-разъединитель в качестве единственного средства защиты - обязательно сочетайте с автоматическими выключателями и предохранителями
