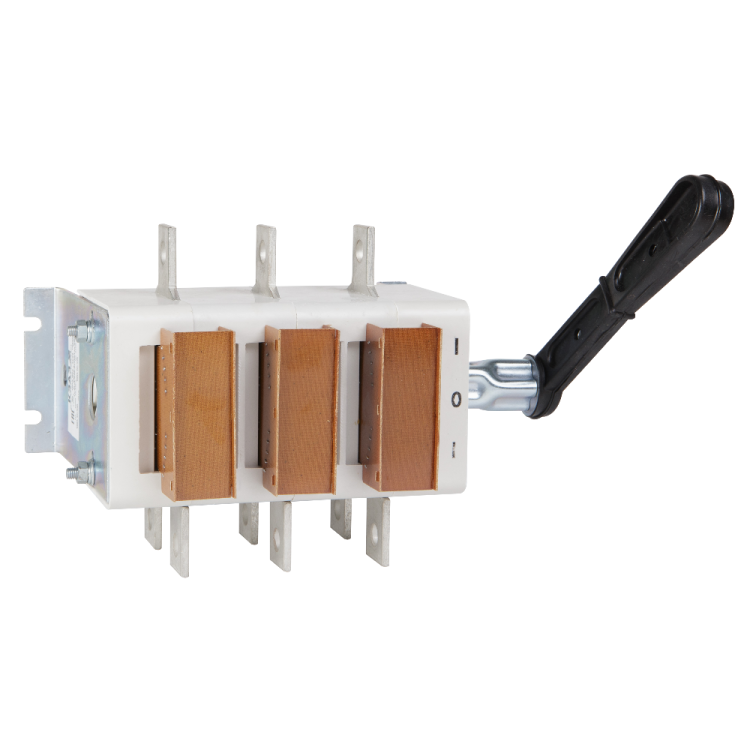

Рубильник ВР32-37 В71250 400А УХЛ3 КЭАЗ 103395

Выключатель-разъединитель ВР32-37-В71250-400А-УХЛ3 от КЭАЗ предназначен для безопасного отключения электрической цепи при обслуживании и ремонте оборудования. Этот рубильник с рычажным управлением и дугогасительной камерой обеспечивает надёжную работу в промышленных распределительных щитах, особенно там, где требуется частое отключение нагрузки до 400 А. Модель ВР32-37-В71250-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и подходит для использования в условиях УХЛ3.

Назначение и область применения

Выключатель-разъединитель ВР32-37-В71250-400А-УХЛ3 используется как устройство ручного отключения питания в цепях переменного и постоянного тока. Он применяется в качестве:

• сервисного выключателя - для безопасного доступа к оборудованию;
• устройства аварийной остановки - для быстрого отключения при ЧП;
• предохранительного выключателя - для изоляции участка сети перед работами;
• разъединителя - для создания видимого разрыва цепи, что необходимо по правилам безопасности.

Подходит для установки в силовые шкафы, панели управления, станционные щиты на предприятиях машиностроения, энергетики, химической и пищевой промышленности.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток этой величины без перегрева.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Номинальное напряжение изоляции: 660 В - допустимо применение в сетях до 660 В переменного или постоянного тока.
• Условный ток короткого замыкания: 22 кА - способен выдерживать кратковременные токи КЗ до этого значения без повреждений.
• Номинальная мощность (AC-3, 400 В): 160 кВт - рекомендованная максимальная нагрузка для двигателей.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.
• Степень защиты: IP00 - не имеет внешней защиты; требует установки внутри корпуса или щита.
• Максимальное сечение кабеля: 360 мм2 - позволяет подключать крупногабаритные медные жилы.
• Тип присоединения: винтовые зажимы - надёжное соединение, требует периодического контроля затяжки.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри щита.
• Габариты: 212×164×150 мм - компактный размер для плотной укладки в щите.
• Дугогасительная камера: есть - гасит дугу при отключении под нагрузкой, продлевает срок службы контактов.
• Тип рукоятки: рычажный - удобное управление одной рукой, два направления включения/выключения.
• Цвет рукоятки: чёрный - контрастный, легко заметен в рабочей зоне.

Совместимость и монтаж

Выключатель-разъединитель ВР32-37-В71250-400А-УХЛ3 монтируется на монтажную плиту с помощью четырёх отверстий в основании. Для установки необходима прочная металлическая поверхность толщиной не менее 1,5 мм. Подходит для фронтального монтажа - рукоятка выступает вперед, позволяя оператору управлять им без вскрытия щита. Съемная рукоятка даёт возможность заблокировать положение «выкл» с помощью замка (не входит в комплект). Присоединение кабелей осуществляется через винтовые зажимы - используйте наконечники типа НШВИ для многожильных проводов.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37-В71250-400А-УХЛ3 сертифицирован по ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Соответствует требованиям к разъединителям для промышленного использования. Отсутствие степени защиты IP00 означает, что он не защищён от прикосновения и попадания посторонних предметов - поэтому обязательна установка в закрытом щите. Дугогасительная камера снижает риск возгорания при отключении под нагрузкой.

Преимущества

• Надёжная дугогасительная камера увеличивает долговечность контактов даже при частых коммутациях.
• Съемная рукоятка позволяет использовать систему LOTO (Lock Out Tag Out) для блокировки при техобслуживании.
• Поддержка работы как в AC, так и DC - универсальность для различных типов нагрузок.
• Высокая коммутационная способность (22 кА) обеспечивает безопасность при аварийных режимах.
• Климатическое исполнение УХЛ3 делает модель пригодной для использования в холодных и влажных помещениях.

Ограничения применения

• Не предназначен для частой коммутации под нагрузкой - не является автоматическим выключателем. Рекомендуется использовать совместно с автоматическими выключателями для защиты от перегрузок и КЗ.
• IP00 - нельзя устанавливать вне щита или в открытых местах с возможностью прикосновения или попадания воды/пыли.
• Не подходит для установки в щиты с ограниченным свободным пространством - габариты 212×164×150 мм требуют достаточного места вокруг.
• Не имеет встроенного механизма сигнализации состояния - для контроля нужен внешний индикатор.

Примеры использования

• Отключение питания двигателя насоса перед ремонтными работами на заводе.
• Автономный разъединитель в распределительном щите станции водоснабжения.
• Центральный выключатель для группы сварочных аппаратов в цеху.
• Разъединитель в системе бесперебойного питания перед преобразователем частоты.

Практические советы

• Проверяйте затяжку винтов зажимов каждые 6–12 месяцев - особенно после первых нескольких включений, когда происходит оседание провода.
• Выбирайте кабель с сечением ≤360 мм2 - большие жилы не войдут в зажимы.
• Для блокировки рукоятки используйте специальные замки (например, на 2–4 человека); они не входят в комплект, но совместимы с этим изделием.
• При монтаже соблюдайте минимальные зазоры между другими элементами - минимум 50 мм спереди для удобства оперирования рукояткой.
• Не используйте этот выключатель как единственный средство защиты - всегда сочетайте его с автоматическим выключателем или предохранителем.
