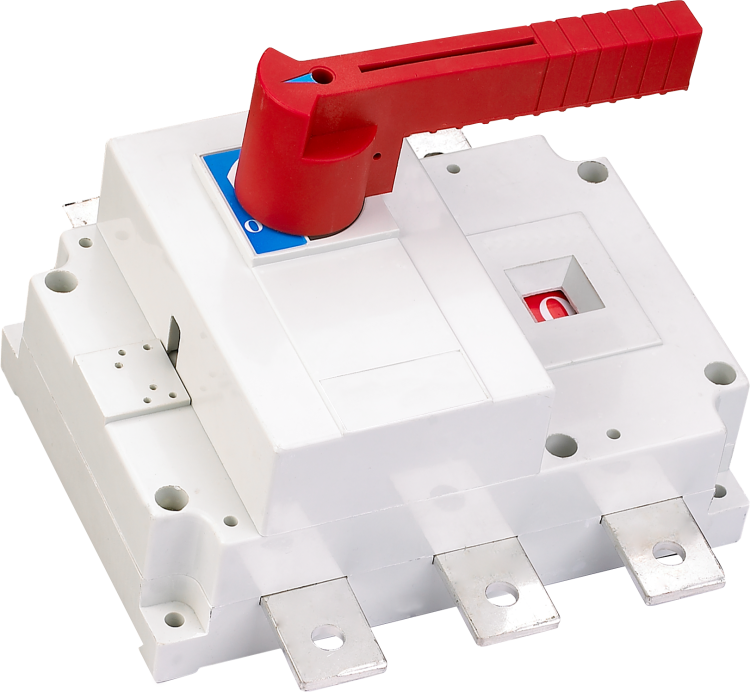

Выключатель-разъединитель 1000A 3P ВР-101 | 40014DEK DEKraft APC

Выключатель-разъединитель 1000A 3P ВР-101 от DEKraft предназначен для безопасного отключения силовых цепей до 1000 А в распределительных щитах. Устройство сочетает функции коммутации и создания видимого разрыва цепи, что делает его ключевым элементом для обслуживания и ремонта электроустановок.

Назначение и область применения

Выключатель-разъединитель 1000A 3P ВР-101 используется для ручного отключения мощных электрических цепей в режиме нормальной нагрузки. Он создаёт явный разрыв цепи - необходимый для проведения работ по техобслуживанию, ремонту или проверке оборудования. Применяется в промышленных распределительных щитах, на входе в силовые шкафы, у станков, конвейеров, насосных систем и других объектов с высокой потребляемой мощностью. Подходит для смешанных нагрузок (активных и индуктивных) согласно категории применения AC-22B.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение изоляции: 690 В, 50 Гц
• Условный ток короткого замыкания: 50 кА
• Тип элемента управления: ручка-переключатель с поворотным механизмом
• Тип присоединения: винтовые медные клеммы
• Конструкция: встраиваемое устройство фиксированной установки
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Габаритные размеры: 175×312×378 мм
• Способ монтажа: на монтажную плату
• Цвет элементов управления: черный
• Блокировка: есть (возможно запирание в положении «выключено»)
• Компактная версия: да (соответствует типоразмеру 1600)

Совместимость и монтаж

Выключатель-разъединитель 1000A 3P ВР-101 монтируется на монтажную плиту внутри распределительного щита. Для установки требуется свободное место не менее 175×312 мм. Клеммы рассчитаны на подключение одножильных и многожильных проводников сечением, соответствующим номинальному току 1000 А - рекомендуется использовать медные жилы с опрессовкой наконечниками. Подвод питания допускается как сверху, так и снизу - это упрощает компоновку шкафа. Благодаря компактному типоразмеру 1600, устройство легко вписывается в стандартные щиты. Наличие блокировки позволяет зафиксировать выключатель в положении «OFF» с помощью замка - важно для работы по ТБ.

Безопасность и стандарты

Выключатель-разъединитель 1000A 3P ВР-101 имеет двойной разрыв контактов - каждый полюс размыкается в двух точках, что обеспечивает эффективное гашение дуги и снижает риск перегрева или пригорания контактов. Это повышает долговечность и безопасность при частых операциях отключения. Устройство соответствует требованиям к применению AC-22B - то есть рассчитано на управление смешанными нагрузками, включающими двигатели и нагреватели. Однако степень защиты IP00 требует обязательного размещения внутри закрытого щита - использование вне корпуса недопустимо.

Преимущества

• Медные клеммы обеспечивают минимальные потери и стабильный контакт даже при длительной работе на пределе тока.
• Двойной разрыв контактов увеличивает срок службы и снижает вероятность отказа при отключении больших токов.
• Возможность подключения питания сверху/снизу упрощает проектирование и сборку щитов.
• Функция блокировки соответствует правилам безопасности при проведении ремонтных работ.
• Компактный размер при высоких параметрах тока и напряжения экономит место в щите.

Ограничения применения

• Не предназначена для автоматического отключения - работает только вручную.
• Степень защиты IP00 исключает возможность установки в открытых помещениях, на улице или в местах с пылью, влагой, маслом - обязательно использование в герметичном щите.
• Не подходит для частого включения/отключения под нагрузкой более 1000 А - применяется только для редких операций отключения (не для регулярной коммутации двигателей).
• Отсутствие встроенной защиты от перегрузок или КЗ - необходимо совмещать с автоматическими выключателями или предохранителями.

Примеры использования

• Главный выключатель-разъединитель перед частотными преобразователями на промышленных линиях.
• Отключающее устройство перед группой тепловых аппаратов (печи, сушилки) в цехе.
• Изолирующий рубильник на входе в распределительный щит станционного комплекса.
• Элемент безопасности при техобслуживании крупных насосных агрегатов.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала клемм - для 1000 А обычно используются жилы сечением 150–240 мм2 с наконечниками.
• Обязательно используйте блокировку с замком при выполнении работ по ТБ - это требование ПУЭ.
• Не устанавливайте выключатель-разъединитель 1000A 3P ВР-101 рядом с источниками тепла или вибраций - это может вызвать самопроизвольное отключение.
• Проверяйте плотность затяжки клемм через 1–2 месяца после первого включения - особенно при больших токах.
• Выбирая аналоги, обращайте внимание на типоразмер 1600 - другие модели могут не поместиться в ваш щит.
