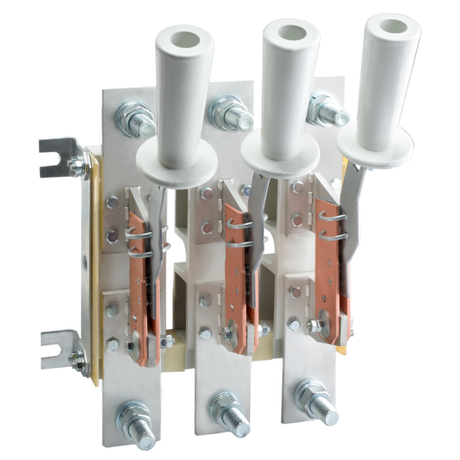

Разъединитель РЕ19-37-31170-400А-УХЛ3 | 119595 КЭАЗ

Разъединитель РЕ19-37-31170-400А-УХЛ3 от КЭАЗ - трёхполюсный коммутационный аппарат с рычажным управлением, предназначенный для безопасного отключения нагрузки в распределительных сетях до 1000 В. Применяется в промышленных щитах как сервисный, аварийный и предохранительный выключатель, обеспечивает визуальное размыкание цепи. Артикул 119595 соответствует сериям РЕ19 и ГОСТ Р 50030.3.

Назначение и область применения

Разъединитель РЕ19-37-31170-400А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой и создания видимого воздушного зазора. Подходит для работы в системах с частотой 50/60 Гц, напряжением до 1000 В и током до 400 А. Обеспечивает функции:

• сервисного выключателя - для обслуживания оборудования;
• устройства аварийной остановки - быстрое отключение при ЧП;
• предохранительного выключателя - совместим с предохранителями для защиты от перегрузок и КЗ.

Изготовлен для стационарной установки в распределительных щитах. Монтаж осуществляется на монтажную плату. Устойчив к воздействию влаги и температурных колебаний в условиях УХЛ3 - подходит для холодных и сырых помещений, включая неотапливаемые цеха.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 26 кА - способен выдерживать кратковременные токи КЗ без повреждения
• Номинальная мощность (AC-3, 400 В): 160 кВт - позволяет управлять двигателями до этой мощности
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, в средах с повышенной влажностью
• Тип подключения: винтовые зажимы - надёжное соединение с медными кабелями
• Максимальное сечение кабеля: 240 мм2
• Степень защиты: IP00 - без защиты от внешних предметов и воды; требует установки внутри закрытых щитов
• Габариты: 207×285×224 мм
• Механическая износостойкость: 10 000 циклов включения/отключения
• Частота: 50/60 Гц
• Цвет корпуса: серый

Совместимость и монтаж

Разъединитель РЕ19-37-31170-400А-УХЛ3 монтируется на монтажную плату в шкафах и распределительных щитах. Подходит для фронтального монтажа - рукоятка доступна для оператора без вскрытия крышки. Для установки требуется свободное пространство вокруг аппарата: габариты 207×285×224 мм. Винтовые зажимы рассчитаны на кабель сечением до 240 мм2. Несменная рукоятка исключает риск потери элемента управления. Устройство не имеет собственных предохранителей - применяется в паре с автоматическими выключателями или предохранителями для защиты от КЗ.

Безопасность и стандарты

Разъединитель РЕ19-37-31170-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012. Конструкция гарантирует визуальный контроль положения контактов - важное условие безопасности при работах на оборудовании. Отсутствие степени защиты IP00 означает, что устройство нельзя использовать вне защищённых корпусов. Только при правильном монтаже в щите обеспечивается соответствие нормам электробезопасности.

Преимущества

• Высокая механическая долговечность - 10 000 циклов работы без снижения надёжности
• Поддержка всех типов задач: сервис, аварийное отключение, предохранение
• Совместимость с крупногабаритными кабелями (до 240 мм2) - удобно для силовых линий
• Климатическая устойчивость УХЛ3 - надёжная работа в суровых условиях
• Фронтальная установка - простота обслуживания и визуального контроля
• Сертифицирован по российским стандартам - легализован для промышленного использования

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP00 требует обязательной установки в закрытый щит
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ без внешней защиты
• Несменная рукоятка - невозможна замена на другую форму или длину
• Не рекомендован для частого ручного включения/отключения более 10 000 раз - после этого возможна потеря герметичности контактов
• Не подходит для слаботочных цепей - оптимизирован для высоких токов (400 А)

Примеры использования

• Отключение питания станков перед техобслуживанием
• Автоматический аварийный отключатель на конвейерной линии
• Главный разъединитель в распределительном щите цеха
• Комбинированный выключатель с предохранителями в системах освещения и нагрева
• Управление двигателем мощностью до 160 кВт в условиях низких температур

Практические советы

• Перед монтажом проверьте, чтобы глубина щита позволяла разместить габариты 207×285×224 мм с запасом для проводов
• Используйте только медные кабели сечением ≤240 мм2 - алюминиевые не подходят
• Обязательно используйте этот разъединитель вместе с автоматом или предохранителем - он не защищает от КЗ сам по себе
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании
• Для работы в помещениях с высокой влажностью убедитесь, что щит герметичен и не имеет протечек
• При замене старого аппарата - сверьте токовые и габаритные параметры: РЕ19-37-31170-400А-УХЛ3 от КЭАЗ - прямой аналог по серии РЕ19
