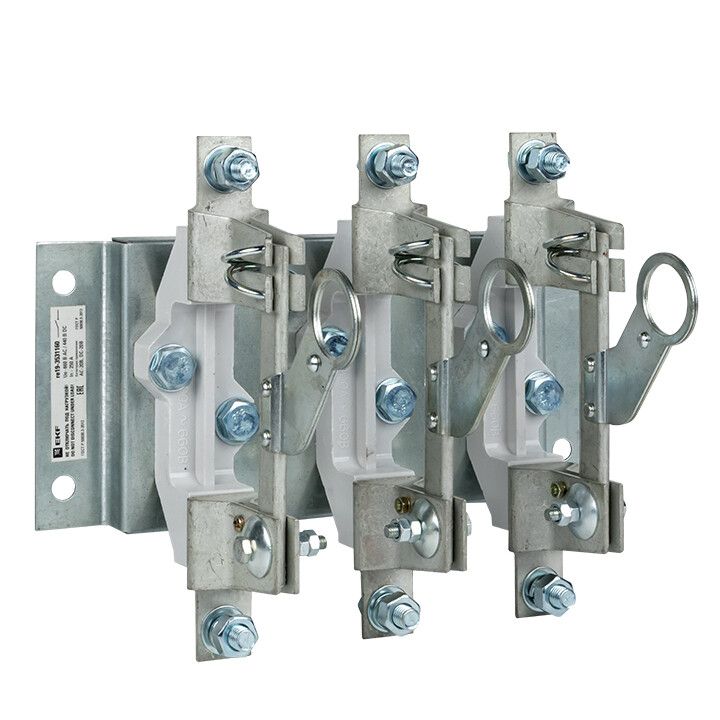

Разъединитель РЕ19-37-31160 400А EKF PROxima - re19-3731160

Разъединитель РЕ19-37-31160 400А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в распределительных щитах. Этот разъединитель РЕ19-37-31160 400А обеспечивает механическую изоляцию цепи при обслуживании и ремонте, соответствует требованиям промышленного оборудования и совместим с типичными щитами средней мощности.

Назначение и область применения

Разъединитель РЕ19-37-31160 400А используется исключительно для отключения электрической цепи при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочего тока, включения под нагрузкой или защиты от перегрузок и КЗ. Применяется в системах распределения электроэнергии с напряжением до 400 В переменного тока частотой 50–60 Гц. Подходит для установки в распределительных щитах промышленных объектов, на производственных линиях, в насосных станциях, на участках с постоянным доступом персонала для проведения техобслуживания.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Условный номинальный ток короткого замыкания: 26 кА
• Номинальный кратковременно выдерживаемый ток: 17 кА
• Тип рукоятки: рычажного типа, центральное расположение
• Тип присоединения: болтовое соединение
• Степень защиты: IP00 - открытое исполнение, без корпусной защиты
• Способ монтажа: на монтажную плату внутри распределительного щита
• Пригоден в качестве сервисного выключателя: да
• Цвет элементов управления: черный

Совместимость и монтаж

Разъединитель РЕ19-37-31160 400А монтируется на металлическую монтажную плиту или DIN-рейку в распределительном щите. Для подключения используются болты - необходимо предусмотреть доступ к контактам и достаточное усилие затяжки согласно рекомендациям производителя. Устройство не требует специальных креплений, но важно соблюдать зазоры между фазами и отступы от стенок щита. Поскольку степень защиты IP00, устройство обязательно должно быть установлено внутри закрытого щита с защитой от случайного прикосновения.

Безопасность и стандарты

Разъединитель РЕ19-37-31160 400А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для разъединителей. Обеспечивает четкую визуальную изоляцию при положении «выключено». Как сервисный выключатель, позволяет выполнить работы по техобслуживанию с гарантированным отключением цепи. Отсутствие степени защиты IP00 требует обязательного использования в защищённых помещениях и запрещает применение в условиях повышенной влажности, пыли или открытых площадках.

Преимущества

• Высокая коммутационная стойкость: способен выдерживать токи КЗ до 26 кА
• Надёжное болтовое соединение - минимизирует нагрев и потери при работе на предельных токах
• Интегрированная рычажная рукоятка обеспечивает удобное и однозначное управление
• Совместим с большинством стандартных распределительных щитов EKF и аналогичных серий
• Является официально рекомендованным сервисным выключателем для работ по техобслуживанию

Ограничения применения

• Не допускается использование для включения/отключения под нагрузкой - возможна дуга, повреждение контактов и авария
• IP00 - нельзя использовать вне закрытого щита; недопустимо во влажных, пыльных или взрывоопасных зонах
• Не имеет функций автоматической защиты - требуется внешняя аппаратура (автоматические выключатели, предохранители)
• Не подходит для частого оперирования - рассчитан на редкие операции (например, один раз в месяц при плановом ТО)

Примеры использования

• Отключение питания станка перед заменой режущих инструментов
• Обесточивание конвейера для профилактики электродвигателей
• Изолирование секции освещения в цеху при ремонте светильников
• Отключение входного кабеля в распределительном щите перед проверкой счетчиков

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момент затяжки болтов - для 400 А используйте медные шины или кабели сечением не менее 95 мм2
• Убедитесь, что рукоятка легко перемещается и фиксируется в обоих положениях - это гарантирует надёжную визуальную индикацию состояния
• При сборке щита оставьте свободное пространство вокруг разъединителя РЕ19-37-31160 400А для доступа и безопасности - минимальный зазор 50 мм с каждой стороны
• Не устанавливайте рядом с источниками тепла или вибраций - это снижает срок службы контактов
• Проверяйте состояние контактов ежегодно: наличие окисления, подгораний или люфта - повод к замене
