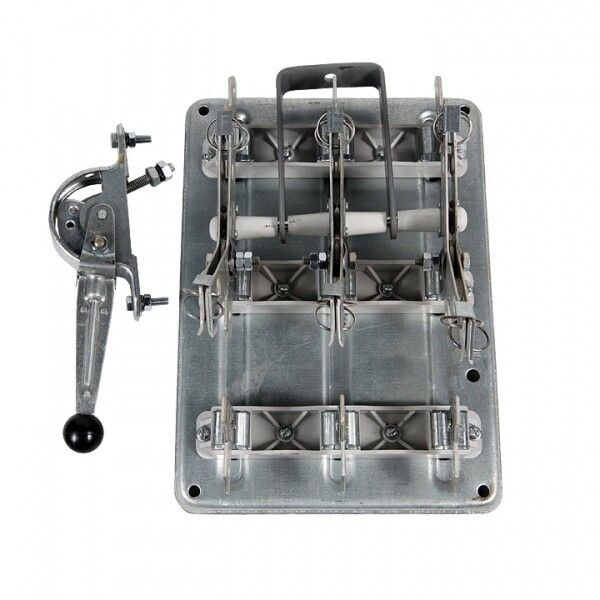

Разъединитель ПЦ-4 400А центральный привод, без ППН EKF PROxima - pc-400

Разъединитель ПЦ-4 400А центральный привод, без плавкого предохранителя от EKF (артикул pc-400) предназначен для безопасного отключения электрической цепи без нагрузки в системах распределения энергии. Устройство обеспечивает визуально контролируемый разрыв цепи и применяется там, где требуется надежное механическое отключение, но не нужна защита от перегрузок.

Назначение и область применения

Разъединитель ПЦ-4 400А используется исключительно для отключения цепи при отсутствии тока - то есть как изолирующее устройство, а не как автоматический выключатель. Он позволяет безопасно выполнять обслуживание, ремонт или переключение участков сети. Применяется в щитах распределения электроэнергии на объектах промышленного и коммерческого назначения: на станках, конвейерах, насосных станциях, в системах освещения крупных помещений.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (частота 50/60 Гц), до 220 В постоянного тока
• Номинальный ток: 400 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 26 кА - способен выдерживать кратковременные токи КЗ без разрушения
• Номинальная мощность (AC-23): 200 кВт - максимальная активная мощность, которую можно безопасно отключить при рабочих условиях
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых шкафов
• Тип присоединения: болтовое - кабель подключается через зажимы с помощью гаек и шайб
• Максимальное сечение кабеля: 240 мм2
• Тип рукоятки: рычаг поворотный - удобен для ручного управления, легко фиксируется в положении “вкл” / “выкл”
• Конструкция: встраиваемое устройство фиксированной установки - монтируется на монтажную плату или DIN-рейку (при наличии адаптера)
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, умеренный и холодный климат, допускается повышенная влажность
• Соответствие стандарту: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Разъединитель ПЦ-4 400А монтируется на монтажную плиту или специальную раму внутри распределительного шкафа. Болтовые зажимы позволяют подключать медные кабели сечением до 240 мм2. Для правильного монтажа необходимо:

• Обеспечить доступ к рычагу для оперативного отключения
• Не использовать в открытой среде - IP00 не защищает от внешних воздействий
• Использовать только подходящие по размеру болты и шайбы (не указаны в спецификации - рекомендуется свериться с чертежом производителя)
• Перед подключением проверить целостность контактов и отсутствие механических повреждений

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 50030.3-2012, который регламентирует безопасность аппаратов низковольтного распределения. Наличие видимого разрыва цепи гарантирует, что после отключения никто не сможет случайно включить питание - важное условие для работ по техобслуживанию. Однако устройство не имеет собственной защиты от перегрузок или КЗ - его нельзя использовать вместо автомата!

Преимущества

• Визуальное определение состояния цепи - при открытом положении контакты явно видны
• Высокая коммутационная стойкость - способен выдерживать 26 кА при КЗ без выхода из строя
• Надежная контактная система ножевого типа - минимизирует нагрев и окисление
• Удобный поворотный рычаг - позволяет быстро и точно переключать положение даже в ограниченном пространстве
• Совместим с сериями Proxima - совпадают габариты и крепления, что упрощает замену аналогичных устройств

Ограничения применения

• Нельзя отключать под нагрузкой - это вызывает дугу, повреждает контакты и опасно для персонала
• IP00 - не допускается установка вне герметичных шкафов, в сырых, пыльных или агрессивных средах
• Не является защитным устройством - обязательно требуется параллельная установка автоматических выключателей или предохранителей
• Не подходит для частого включения/отключения - предназначен для редких операций (например, один раз в неделю или месяц)

Примеры использования

• Главная точка отключения питания на промышленном станке перед плановым техобслуживанием
• Разъединитель входного щита в цехе - позволяет полностью отключить питание всей линии
• Отключающий элемент в распределительном пункте (РП) для работы на секции без снятия напряжения с остальных
• Элемент безопасности в системе освещения большого складского помещения

Практические советы

• Выбирая Разъединитель ПЦ-4 400А, убедитесь, что ваша сеть работает на 400 В переменного тока - не используйте для сетей выше 400 В
• При подключении кабелей сечением 240 мм2 используйте наконечники и правильно затягивайте болты - недостаточно усилия вызывает нагрев, слишком большое - деформирует контакт
• Проверьте наличие свободного места вокруг рычага - он должен свободно перемещаться на 90° без препятствий
• Если вам нужна защита от перегрузок - выбирайте модель с плавкими предохранителями или устанавливайте отдельный автомат
• При замене старого аппарата - сравните габариты и тип крепления. Серия Proxima совместима с другими изделиями этой же линейки
