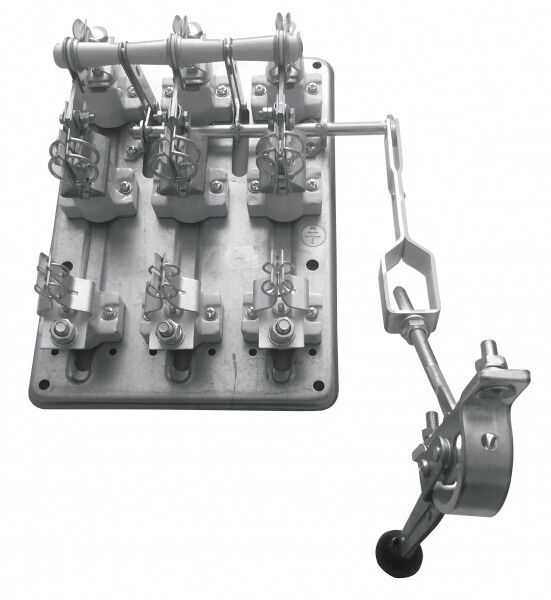

Разъединитель РПС-4 400А правый привод без ППН EKF PROxima | rps-400

Разъединитель РПС-4 400А правый привод без плавкого предохранителя от EKF - это стационарный трёхполюсный аппарат для безопасного отключения силовой цепи без нагрузки. Отличается надёжной конструкцией, совместимостью с монтажной платой и соответствием ГОСТ Р 50030.3-2012. Артикул rps-400 подходит для обслуживания и ремонта электроустановок в промышленных условиях.

Назначение и область применения

Разъединитель РПС-4 400А используется исключительно для ручного отключения электрической цепи при отсутствии нагрузки - то есть после отключения автомата или контактора. Он не предназначен для коммутации тока под нагрузкой. Применяется в щитах распределения энергии на объектах с частотой сети 50 Гц: на производствах, в цехах, на насосных станциях, в системах вентиляции и других местах, где требуется физический разрыв цепи для безопасности при обслуживании.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное рабочее напряжение: 380 В - рассчитан на использование в сетях переменного тока до 380 В.
• Условный ток короткого замыкания: 30 кА - выдерживает кратковременные импульсы КЗ до этой величины без повреждений (не отключает КЗ, но сохраняет целостность).
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Тип подключения: винтовые зажимы - позволяют закрепить кабель сечением до 240 мм2.
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри защищённого корпуса или щита.
• Номинальная мощность AC-23: 200 кВт - максимальная активная мощность, которую можно безопасно отключать при холостом режиме.
• Способ монтажа: на монтажную плиту - крепится болтами к металлической поверхности, не требует DIN-рейки.
• Климатическое исполнение УХЛ3 - работает при температуре от −40C до +40C и влажности до 95%, подходит для помещений с умеренным климатом, включая неотапливаемые помещения.
• Тип рукоятки: поворотная - обеспечивает наглядное положение «вкл/выкл».
• Цвет управляющего элемента: черный - контрастный, легко заметен в щите.

Совместимость и монтаж

Разъединитель РПС-4 400А монтируется на жесткую металлическую монтажную плату с помощью четырёх отверстий под крепёж. Для подключения используются винтовые зажимы - необходимо затянуть кабели сечением до 240 мм2 с усилием, указанным в руководстве. Подключение выполняется только после полного отключения питания. Поскольку разъединитель не имеет встроенных предохранителей, он может использоваться как самостоятельный сервисный выключатель - для изоляции участка цепи перед работой. Совместим с другими компонентами серии Proxima, в том числе автоматами и рубильниками того же бренда EKF.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012, который регламентирует безопасность низковольтных коммутационных аппаратов. Разъединитель обеспечивает визуальный разрыв цепи - при переводе рукоятки в положение «выкл» все три ножа полностью отделяются от контактов, что позволяет гарантировать отсутствие напряжения на обслуживаемом участке. Это обязательное условие для выполнения норм безопасности при работе с электрооборудованием.

Преимущества

• Надёжная контактная система с пружинным нажатием - снижает риск нагрева и окисления контактов даже при длительной эксплуатации.
• Визуальное определение состояния - положение рукоятки сразу показывает, включён ли прибор.
• Высокая механическая прочность - конструкция выдерживает многократные операции включения/отключения.
• Простота обслуживания - доступ к контактам и возможность проверки состояния без демонтажа всего щита.
• Совместимость с сериями Proxima - позволяет унифицировать комплектацию щитов.

Ограничения применения

• Не допускается использовать для отключения тока под нагрузкой - это вызовет дугу, повреждение контактов и возможный выход из строя.
• Степень защиты IP00 требует установки только во внутренних щитах с классом защиты не ниже IP54.
• Не подходит для мобильных или открытых установок - отсутствие герметизации делает его чувствительным к пыли, влаге и коррозии.
• Не является аварийным отключающим устройством - всегда должен использоваться в паре с автоматическим выключателем или контактором.

Примеры использования

• Отключение двигателя насоса перед техобслуживанием в водоканале.
• Физическая изоляция вводного кабеля в распределительном щите цеха.
• Обеспечение безопасного доступа к частям конвейерной системы при плановом ремонте.
• Разъединение секций освещения в производственном помещении для проведения электромонтажных работ.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 240 мм2) и момент затяжки винтов - недостаточно плотное соединение вызывает перегрев.
• Убедитесь, что разъединитель установлен после автоматического выключателя - так обеспечивается двойная защита: автомат отключает КЗ, а разъединитель даёт визуальную изоляцию.
• При сборке щита используйте этикетки с пометкой «Отключен - опасно!» рядом с рукояткой - это повышает уровень безопасности персонала.
• Не применяйте этот разъединитель вместо рубильника с предохранителем - модель РПС-4 не содержит плавких вставок и не защищает от перегрузок.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в средах с высокой запылённостью или колебаниями температуры.
