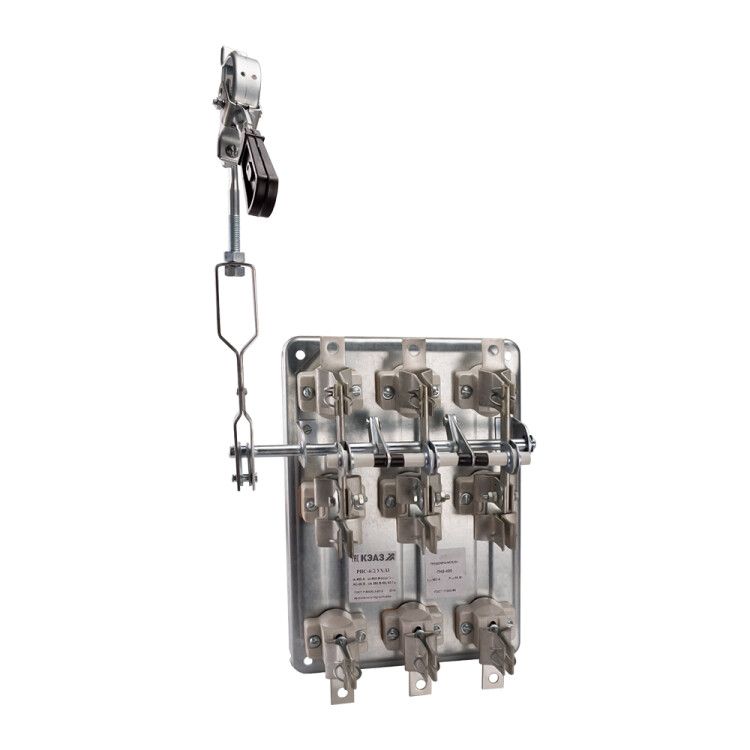

Разъединитель РПС-4Л У3 400А 380В IP00 КЭАЗ 111469

Разъединитель РПС-4Л-400А без автоматического выключения У3 - это механический коммутационный аппарат для ручного отключения нагрузки в цепях переменного тока. Применяется в распределительных щитах и силовых цепях, где требуется надёжное физическое отключение питания. Произведён КЭАЗ, артикул 111469.

Назначение и область применения

Разъединитель РПС-4Л-400А предназначен для безопасного ручного отключения электрической цепи при обслуживании, ремонте или аварийной ситуации. Он не имеет встроенной защиты от перегрузок или коротких замыканий - его задача лишь обеспечить видимый разрыв цепи. Подходит для использования в промышленных системах: станках, конвейерах, насосных группах, воздушных компрессорах и других мощных потребителях с током до 400 А.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно
• Номинальный ток: 400 А - способен длительно проводить ток до этого значения
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях 380 В
• Условный ток короткого замыкания: 30 кА - выдерживает кратковременный импульс тока КЗ до 30 кА без разрушения
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP00 - нет защиты от пыли и воды; используется только внутри закрытых щитов
• Максимальное сечение кабеля: 240 мм2 - позволяет подключать массивные медные жилы или шины
• Тип подключения: винтовой - надёжное соединение через зажимы с болтами
• Тип рукоятки: поворотная - управление осуществляется поворотом рычага на 90°
• Положение рукоятки: левое - удобно для правостороннего доступа при монтаже
• Способ монтажа: на монтажную плату - устанавливается на металлическую пластину или DIN-рейку через крепёж
• Климатическое исполнение: У3 - работает при температуре от −40C до +40C, в условиях умеренного климата

Совместимость и монтаж

Разъединитель РПС-4Л-400А монтируется на монтажную плиту или раму с помощью отверстий для крепления. Ввод кабеля - боковой, что позволяет организовать компактную сборку в щите. Для подключения используются винтовые зажимы - затягивать необходимо моментом, соответствующим сечению кабеля (до 240 мм2). Медные шины или многожильные кабели должны быть зачищены и иметь подходящие наконечники. Обязательно соблюдать порядок: сначала отключить питание, затем проверить отсутствие напряжения, после чего выполнять подключение.

Безопасность и стандарты

Разъединитель РПС-4Л-400А соответствует требованиям ГОСТ IEC 60947-3 и ТУ3424-063-05758109-2012. Является устройством аварийной остановки - его можно использовать для экстренного отключения. Также он пригоден в качестве предохранительного выключателя, то есть выполняет функцию изоляционного разрыва при работе с предохранителями (хотя сами предохранители в этом изделии не установлены). Отсутствие автоматической защиты требует обязательного наличия внешних средств защиты (например, автоматических выключателей или предохранителей) в цепи.

Преимущества

• Высокая коммутационная стойкость - выдерживает до 30 кА КЗ без выхода из строя
• Надёжные винтовые зажимы - обеспечивают долговечный контакт даже при больших токах
• Простая и прочная конструкция - минимум деталей, высокая ремонтопригодность
• Явный визуальный разрыв - легко определить, находится ли цепь под напряжением
• Совместим с крупными кабелями - подходит для мощных объектов без необходимости переходника

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - допускаются только редкие операции отключения
• IP00 - нельзя использовать вне закрытых щитов, в сыром или запылённом окружении
• Не имеет встроенного автомата - обязательно нужна внешняя защита от перегрузок и КЗ
• Не подходит для автоматизации - управление исключительно ручное
• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Главный входной разъединитель в распределительном щите цеха
• Отключающее устройство перед частотным преобразователем
• Автоматический рубильник для аварийного отключения насосной группы
• Физическая точка отключения питания для проведения планового техобслуживания оборудования

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и зажимов - использование более тонких проводов снижает надёжность контакта
• Обеспечьте свободный доступ к рукоятке - она должна поворачиваться без препятствий
• Убедитесь, что монтажная плита достаточно жёсткая - вибрация может ослабить крепления
• При использовании в составе системы безопасности - пометьте рукоятку яркой меткой и установите блокировку против случайного включения
• Не используйте этот разъединитель вместо автоматического выключателя - он не защищает от перегрева или КЗ
