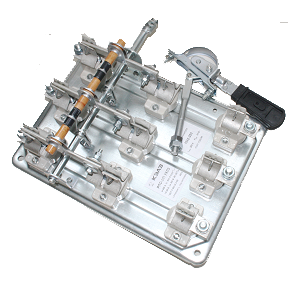

Разъединитель РПС-2Л 250А 380/690В IP00 У3 КЭАЗ 111467

Разъединитель РПС-2Л-250А без ПВ У3 - трёхполюсный рубильник с поворотной рукояткой, предназначенный для безопасного отключения нагрузки в цепях до 380 В и током до 250 А. Бренд КЭАЗ и артикул 111467 указывают на серию РП Рубильники, предназначенную для стационарной установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Разъединитель РПС-2Л-250А без ПВ У3 используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийной ситуации. Он не коммутирует нагрузку под током - применяется исключительно как изоляционный разрыв. Подходит для использования в качестве устройства аварийной остановки и как предохранительный выключатель, хотя сам по себе не содержит плавких предохранителей. Применяется в системах с частотой 50–60 Гц, в том числе на станках, конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное рабочее напряжение: 380 В переменного тока
• Условный ток короткого замыкания (Icu): 20 кА - способен выдерживать кратковременные перегрузки без разрушения
• Степень защиты: IP00 - без защиты от пыли и воды; требует установки в закрытый корпус или щит
• Максимальное сечение подключаемого провода: 120 мм2 (медные жилы)
• Тип подключения: винтовые зажимы
• Тип рукоятки: поворотная, расположена слева
• Ввод кабеля: боковой
• Климатическое исполнение: У3 - для работы в помещениях с умеренным климатом, температурой от −40 C до +40 C
• Способ монтажа: на монтажную плату (панель)
• Исполнение: стационарное
• Частота: 50 / 60 Гц

Совместимость и монтаж

Разъединитель РПС-2Л-250А без ПВ У3 монтируется на металлическую монтажную плиту или DIN-рейку через специальные крепления, предусмотренные конструкцией. Для подключения используются медные кабели сечением до 120 мм2. Винтовые зажимы затягиваются гаечным ключом - не допускается использование инструментов с большими усилиями, чтобы не повредить контактные поверхности. Поскольку степень защиты IP00, устройство обязательно должно быть установлено внутри защищённого щита. Открытая установка запрещена.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ IEC 60947-3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает механическую фиксацию положений «ВКЛЮЧЕНО» и «ОТКЛЮЧЕНО». Может использоваться как средство аварийного отключения, что соответствует нормам безопасности для промышленного оборудования. Однако, поскольку он не имеет собственной защиты от перегрузок и КЗ, его необходимо применять совместно с автоматическими выключателями или предохранителями в цепи.

Преимущества

• Высокая коммутационная стойкость благодаря прочному механизму и качественным контактам от КЭАЗ
• Удобная поворотная рукоятка обеспечивает наглядное определение состояния (вкл./выкл.)
• Широкий диапазон сечения кабелей (до 120 мм2) позволяет использовать с мощными силовыми линиями
• Совместим с промышленными щитами и стандартными монтажными решениями
• Надёжное исполнение У3 гарантирует долгую работу в типичных условиях производства

Ограничения применения

• Не предназначен для коммутации под нагрузкой - отключение возможно только при отсутствии тока
• Степень защиты IP00 исключает использование вне герметичных корпусов
• Не оснащён встроенными плавкими предохранителями - требуется внешнее защитное оборудование
• Не подходит для мобильных или наружных установок
• Не имеет сигнализирующих контактов - нельзя подключить удалённую индикацию состояния

Примеры использования

• Главный разъединитель в распределительном щите станка с питанием 380 В и током до 250 А
• Автоматический отключающий элемент в системе конвейера для проведения планового техобслуживания
• Разрыв цепи перед группой автоматических выключателей в промышленном щите
• Отключение питания насосной группы при необходимости ремонта

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - более тонкий провод может перегреваться, более толстый - не войдёт в зажим
• Обязательно используйте разъединитель РПС-2Л-250А без ПВ У3 только после отключения автомата или другого средства защиты
• При сборке щита учтите, что рукоятка находится слева - выбирайте место так, чтобы оператор мог легко дотянуться
• Для удобства обслуживания рекомендуется пометить положение «ВКЛ» и «ВЫКЛ» на лицевой панели щита
• Не используйте этот разъединитель вместо автоматического выключателя - он не защищает от перегрузок!
