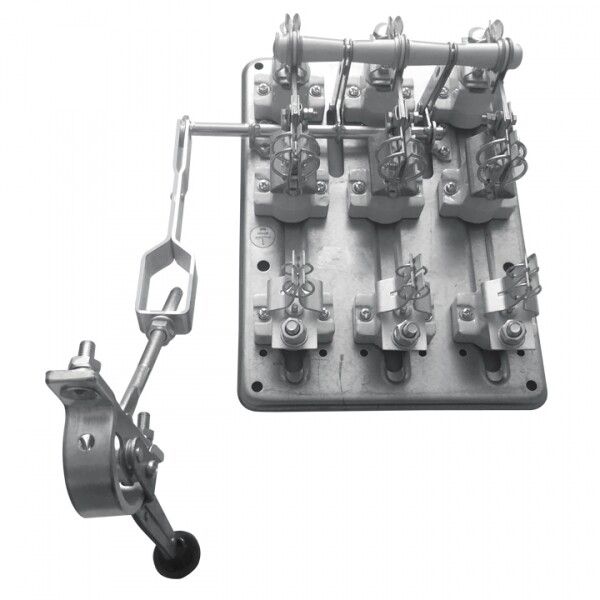

Разъединитель РПС-2 250А левый привод, без ППН EKF PROxima | rps-250l

Разъединитель РПС-2 250А левый привод, без плавкого предохранителя от EKF (арт. rps-250l) предназначен для безопасного отключения силовой цепи без нагрузки в системах распределения электроэнергии. Это стационарный трёхполюсный аппарат с поворотной рукояткой и винтовым подключением, подходящий для обслуживания и ремонта оборудования.

Назначение и область применения

Разъединитель РПС-2 250А левый привод, без плавкого предохранителя используется исключительно для ручного отключения электрической цепи при отсутствии нагрузки - то есть после отключения автомата или другого средства защиты. Он не предназначен для переключения под током. Применяется в щитах распределения энергии на объектах с частотой сети 50 Гц: промышленные станки, конвейеры, системы освещения, насосные и вентиляционные установки. Является сервисным выключателем - позволяет изолировать участок цепи перед техобслуживанием.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока.
• Условный ток короткого замыкания: 20 кА - выдерживает кратковременные импульсы КЗ до этой величины, но не отключает их самостоятельно.
• Количество полюсов: 3 - управляет всеми фазами одновременно.
• Номинальная мощность AC-23: 125 кВт - соответствует максимальной активной нагрузке, которую можно безопасно отключать при условии отсутствия тока.
• Тип подключения: винтовые зажимы - позволяют закрепить кабель сечением до 240 мм2.
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита.
• Климатическое исполнение УХЛ3 - работает при температуре от −40C до +40C и в условиях повышенной влажности, характерных для помещений с контролируемым микроклиматом.
• Способ монтажа: на монтажную плату - крепится болтами к металлической или композитной панели.
• Тип рукоятки: поворотная - обеспечивает наглядное положение «вкл/выкл».
• Конструкция: стационарная - не предусматривает выдвижения или съема.
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации.

Совместимость и монтаж

Разъединитель РПС-2 250А левый привод, без плавкого предохранителя совместим с любыми щитами, имеющими стандартную монтажную плату и достаточное пространство для поворота рукоятки. Для монтажа требуется доступ к задней части аппарата для затяжки винтов. Подключение кабелей выполняется через три пары зажимов - по одному на каждую фазу. Максимальное сечение кабеля - 240 мм2. Минимальное - рекомендуется не менее 16 мм2 для надёжного контакта. Левый привод означает, что рукоятка расположена слева при взгляде спереди - важно учитывать при проектировании компоновки щита.

Безопасность и стандарты

Разъединитель РПС-2 250А левый привод, без плавкого предохранителя соответствует требованиям ГОСТ Р 50030.3-2012, который регламентирует безопасность низковольтных коммутационных аппаратов. Отсутствие плавкого предохранителя делает его исключительно разъединителем - он не защищает от перегрузок и КЗ. Поэтому обязательна установка в цепи автоматического выключателя или предохранителей выше по потоку. IP00 требует установки только во внутренних помещениях в закрытых корпусах.

Преимущества

• Видимый разрыв цепи - при отключении легко определить, что питание полностью отсано.
• Надёжная контактная система с пружинным нажатием - снижает риск нагрева и окисления контактов.
• Простая механическая конструкция - мало подвержен отказам, долговечен при правильном использовании.
• Сервисный режим - удобен для планового отключения питания при техобслуживании.
• Совместим с сериями PROxima - позволяет использовать в унифицированных щитах EKF.

Ограничения применения

• Не допускается использование для отключения под нагрузкой - возможна дуга, повреждение контактов и авария.
• IP00 - нельзя устанавливать в сырых, пыльных или наружных условиях без дополнительной защиты.
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы состояния (например, «выключен») к системе управления.
• Не является средством защиты - всегда нужен автоматический выключатель или предохранитель в цепи.
• Только стационарная установка - не подлежит перемещению или снятию без демонтажа.

Примеры использования

• Отключение питания станка перед заменой режущего инструмента.
• Изолирование группы светильников при замене ламп или ремонтных работах.
• Обесточивание вводного щита перед проверкой счетчиков или модернизацией.
• Отсоединение конвейерной линии для технического осмотра.

Практические советы

• Перед монтажом убедитесь, что в цепи установлен автоматический выключатель с номиналом ≤250 А - разъединитель сам не защищает!
• При подключении кабелей используйте наконечники (штыревые или трубчатые) - они увеличивают надёжность контакта и уменьшают риск перегрева.
• Проверьте свободный ход рукоятки - она должна поворачиваться без усилий, чтобы оператор мог уверенно отключить питание даже в перчатках.
• Установите предупреждающие знаки рядом с разъединителем: «Отключить перед обслуживанием!»
• При сборке щита учтите габариты: разъединитель РПС-2 250А левый привод, без плавкого предохранителя занимает место, необходимое для поворота рукоятки на 90° - минимум 80–100 мм свободного пространства справа.
