Держатель ножевого предохранителя тип 35, га | 21323DEK DEKraft APC

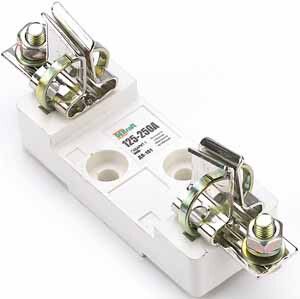

Держатель ножевого предохранителя типа 35, габарита 1, модели ДП-101 от DEKraft предназначен для установки однополюсных ножевых предохранителей номиналом до 250 А в распределительных устройствах на DIN-рейке. Этот элемент обеспечивает надёжную фиксацию и безопасное коммутирование силовой цепи в условиях высоких нагрузок.

Назначение и область применения

Держатель ДП-101 используется для защиты электрооборудования от перегрузок и коротких замыканий в системах переменного тока до 660 В и частотой 50 Гц. Подходит для установки в щитах управления, распределительных пунктах, на производствах и объектах энергообеспечения. Применяется совместно с ножевыми предохранителями габарита NH1, соответствующими требованиям IEC 60269-1-98.

Технические характеристики

• Номинальный ток: 250 А
• Рабочее напряжение переменного тока: до 660 В
• Габарит предохранителя: NH1 (соответствует классу “1” по размеру ножевой вставки)
• Число полюсов: 1
• Метод монтажа: крепление на DIN-рейку шириной 35 мм
• Тип присоединения: болтовые зажимы для проводников
• Степень защиты: IP00 - без защиты от внешних воздействий, требуется установка внутри корпуса
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат с возможностью работы при повышенной влажности

Совместимость и монтаж

Держатель ДП-101 совместим исключительно с ножевыми предохранителями габарита NH1 (или “1”), имеющими шаг контактов 60 мм. Монтаж осуществляется путём защёлкивания на стандартную DIN-рейку. Для подключения входящих и выходящих проводов используются два болтовых зажима - необходимо затянуть их моментом, указанным в руководстве производителя, чтобы избежать нагрева контактных поверхностей. После установки проверьте плотность прилегания предохранителя - он должен свободно вставляться и выниматься без усилий, но без люфта.

Безопасность и стандарты

Держатель ДП-101 сертифицирован согласно международному стандарту IEC 60269-1-98, который регламентирует требования к ножевым предохранителям и их держателям. Конструкция рассчитана на выдерживание динамических ударов при пробоях, что снижает риск повреждений оборудования во время аварии. Однако степень защиты IP00 требует обязательной установки внутрь закрытого шкафа или корпуса - использование на открытой поверхности запрещено.

Преимущества

• Фиксация на DIN-рейке позволяет легко заменить устройство без демонтажа всей системы
• Высокая механическая прочность корпуса обеспечивает долгую службу даже при частых операциях замены предохранителей
• Болтовые зажимы обеспечивают надёжный контакт при больших токах, минимизируя потери и нагрев
• Подтверждённая совместимость с предохранителями всех производителей, соответствующими габариту NH1

Ограничения применения

• Не предназначена для использования вне герметичных корпусов - IP00 не защищает от пыли, влаги и случайного прикосновения
• Запрещается применять с предохранителями других габаритов (например, NH2, NH3) - это вызывает плохой контакт и опасность возгорания
• Не рекомендовано использовать в средах с постоянным воздействием химически активных паров или масла - материал корпуса не устойчив к таким факторам
• Работает только в сети переменного тока 50 Гц - несовместим с постоянным током или частотой выше/ниже указанной

Примеры использования

• Щитовые автоматические рубильники на заводах с мощными двигателями
• Защита преобразователей частоты и частично управляемых насосных станций
• Электрошкафы конвейерных линий в пищевой и металлургической промышленности
• Распределительные устройства на объектах ЖКХ и коммунального хозяйства

Практические советы

• Перед установкой всегда проверяйте соответствие номинала предохранителя и держателя - ДП-101 работает только с вставками до 250 А
• При замене используйте те же модель и заводской номер предохранителя - отличия в материалах или времени срабатывания могут нарушить координацию защиты
• Обязательно отключите питание перед заменой предохранителя - даже при отключенном оборудовании возможно наличие остаточных зарядов
• Проверяйте состояние контактных пластин каждые 6–12 месяцев - окисление или следы перегрева требуют немедленной замены держателя
• Выбирая место установки, учтите доступность для обслуживания - держатель ДП-101 должен быть легко видим и доступен для быстрой замены
