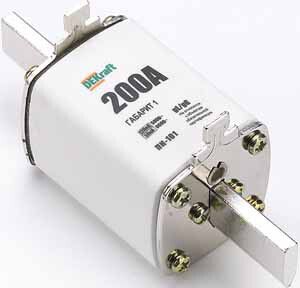

Предохранитель ножевой тип 35, габарит 1, 200А П | 21311DEK DEKraft APC

Предохранитель ножевой тип 35, габарит 1, 200А ПН-101 от DEKraft - это надёжная однополюсная плавкая вставка для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Артикул 21311dek соответствует требованиям ГОСТ и рассчитан на работу в условиях УХЛ3.

Назначение и область применения

Предохранитель ножевой тип 35, габарит 1, 200А ПН-101 предназначен для защиты электрических цепей переменного тока с напряжением до 660 В и частотой 50 Гц. Применяется в однофазных и трёхфазных системах, где требуется быстрое отключение при аварийных режимах - перегрузках или коротком замыкании. Подходит для установки в распределительных щитах, пускателях, контакторах и других аппаратах промышленной автоматизации. Серия ПН-101 от DEKraft ориентирована на использование в энергоёмких объектах: станки, конвейеры, насосы, системы вентиляции.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Отключающая способность: 50 кА - максимальный ток КЗ, который предохранитель способен безопасно прервать;
• Номинальное напряжение: 660 В - максимум допустимого напряжения сети;
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий, включает медленную и быструю характеристику срабатывания;
• Количество полюсов: 1 - одноканальный, используется в одной фазе;
• Рабочий температурный диапазон: от –45 C до +60 C - обеспечивает устойчивую работу в холодных и жарких помещениях;
• Исполнение: втычное - вставляется в специальные зажимы без болтовых соединений;
• Монтаж: на аппарат - требует установленного держателя или коммутирующего устройства;
• Климатическое исполнение: УХЛ3 - предназначено для работы в закрытых помещениях с умеренно-влажным и прохладным климатом;
• Степень защиты: IP00 - отсутствие внешней защиты корпуса, работает только внутри герметизированных устройств;
• Соответствует нормативам: ГОСТ Р 50339.0–2003, ГОСТ 50339.2–2003.

Совместимость и монтаж

Предохранитель ножевой тип 35, габарит 1, 200А ПН-101 совместим с держателями типа НП-101 и аналогичными устройствами, соответствующими габариту 1. Монтаж осуществляется путём введения ножевых контактных пластин в зажимы держателя - без инструментов. Обязательно проверьте соответствие ширины и глубины контактов держателя. Не используйте с держателями для габарита 0 или 2 - возможна плохая механическая посадка и нагрев. Для правильной работы необходим плотный контакт между ножами и зажимами - периодически осматривайте места соединения на предмет окисления.

Безопасность и стандарты

Предохранитель ПН-101 сертифицирован по российским стандартам ГОСТ Р 50339.0–2003 и ГОСТ 50339.2–2003, что гарантирует соответствие требованиям безопасности при работе в промышленных сетях. Отключающая способность 50 кА обеспечивает безопасное прекращение тока даже при серьёзных авариях. Однако из-за степени защиты IP00 запрещена установка вне защитных кожухов - открытые части находятся под напряжением!

Преимущества

• Высокая отключающая способность - 50 кА - делает её подходящей для мощных нагрузок;
• Компактный форм-фактор габарита 1 снижает занимаемое место в щитах;
• Универсальность категории gL/gG - один элемент решает задачи и перегрузки, и КЗ;
• Широкий диапазон температур - можно использовать в неотапливаемых цехах зимой;
• Простота замены - достаточно вытащить старый и вставить новый без демонтажа оборудования.

Ограничения применения

• Не для цепей постоянного тока - только переменный ток 50 Гц;
• IP00 исключает применение во влажных, пыльных или открытых средах - обязательно наличие защитного корпуса;
• Не рекомендован для частых срабатываний - после каждого отключения необходимо менять вставку;
• Не подходит для защиты чувствительной электроники - имеет задержку срабатывания, характерную для класса gL/gG;
• Требуется точное соблюдение габарита 1 - другие размеры не обеспечивают надёжный контакт.

Примеры использования

Предохранитель ПН-101 200А успешно применяется:

• В силовых щитах промышленных станков с ЧПУ;
• Как основная защита двигателей мощностью до 80–100 кВт в трёхфазных сетях;
• В пусковых контурах конвейерных линий;
• В распределительных пунктах на заводах с высокой степенью автоматизации;
• В качестве входной защиты для преобразователей частоты (при условии согласования с другими защитными элементами).

Практические советы

• Перед заменой всегда отключайте питание - даже при отключенном аппарате возможно сохранение заряда в конденсаторах;
• Выбирайте предохранитель с номиналом точно равным расчетному току цепи - переоценка снижает эффективность защиты;
• Проверяйте состояние держателя перед установкой новой вставки - оплавление, потемнение или коррозия контактов требуют ремонта;
• Не используйте перемычки вместо предохранителей - это опасно и противоречит нормам;
• Храните запасные вставки в сухом месте - влага может повлиять на проводник внутри;
• Обратите внимание: хотя в описании указано “индикатор состояния”, в данной модели он отсутствует - контроль работоспособности выполняется визуально через прозрачный корпус или тестером.
