Предохранитель ножевой тип 35, габарит 1, 160А П | 21310DEK DEKraft APC

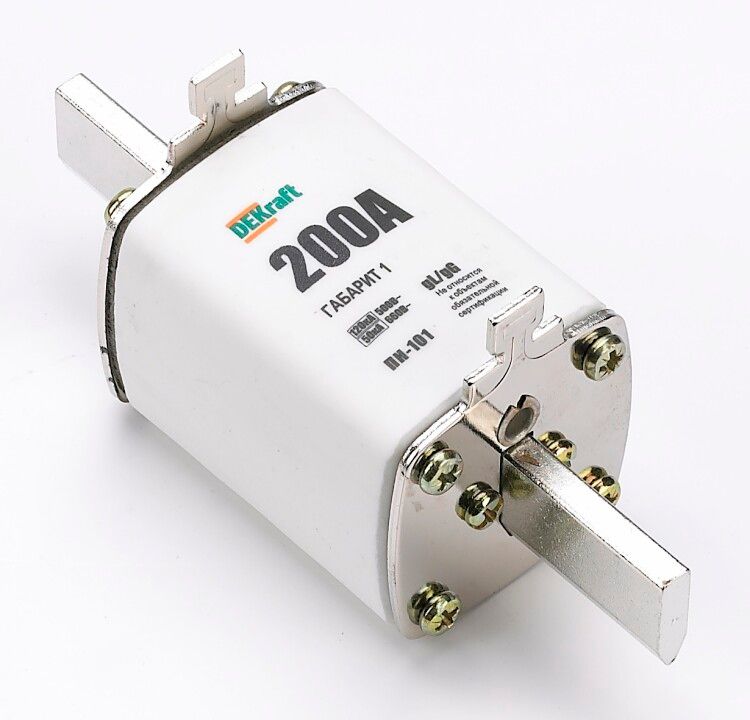

Вставка плавкая ПН-101-35 габарит 1 160А (аналог ППН-35 габарит 1) от DEKraft - это надёжная однополюсная плавкая вставка для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Артикул 21310dek соответствует требованиям ГОСТ и используется там, где важна компактность и высокая отключающая способность.

Назначение и область применения

Вставка плавкая ПН-101-35 габарит 1 160А предназначена для защиты электрических цепей постоянного и переменного тока с частотой 50 Гц на напряжение до 660 В. Применяется в распределительных щитах, пускателях, контакторах и других аппаратах, требующих быстрого отключения при аварии. Подходит для установки в промышленных системах управления, на станках, конвейерах, насосных группах и другом силовом оборудовании. Учитывайте, что изделие из серии DEKraft совместимо с аналогами ППН-35 габарит 1.

Технические характеристики

• Номинальный ток: 160 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 660 В - предельное рабочее напряжение сети
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания
• Количество полюсов: 1 - однополюсная конструкция
• Категория применения: gL/gG - универсальная защита кабелей и оборудования от перегрузок и КЗ
• Исполнение: втычное - устанавливается в держатель/патрон путём вставления
• Материал корпуса: фибра, рассчитана на механическую прочность и термостойкость
• Климатическое исполнение: УХЛ3 - работает в условиях повышенной влажности и колебаний температуры
• Диапазон рабочих температур: от –45 C до +60 C - подходит для холодных и жарких помещений
• Степень защиты: IP00 - не имеет внешней защиты, требуется установка в закрытые корпуса

Совместимость и монтаж

Вставка плавкая ПН-101-35 габарит 1 160А монтируется исключительно в специализированные держатели типа “ножевой” с подходящими контактными площадками. Совместима с патронами, предназначенными для габарита 1 и аналогов ППН-35. Монтаж осуществляется на аппарат - то есть встраивается внутрь коммутационного устройства, а не на DIN-рейку. Перед установкой проверьте соответствие ширины и глубины контактов держателя. Нельзя использовать с другими габаритами - даже близкими, так как это нарушает тепловой режим и снижает надёжность.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50339.0–2003 и ГОСТ 50339.2–2003 - нормативным требованиям к плавким предохранителям для промышленного применения. Сертифицировано для работы в зонах с возможностью возникновения взрывоопасных сред (по классификации УХЛ3). Отключение происходит при превышении порогового значения тока - обеспечивает защиту проводки и оборудования от повреждений. Индикатор сработавшей вставки позволяет оперативно выявить отказ без вскрытия корпуса.

Преимущества

• Высокая отключающая способность - 50 кА гарантирует безопасную работу даже при серьёзных КЗ
• Компактный формат габарита 1 - экономит место внутри щитов и аппаратов
• Широкий температурный диапазон - надёжно функционирует в суровых климатических условиях
• Поддержка стандарта gL/gG - один элемент решает задачи защиты как кабелей, так и двигателей
• Совместимость с аналогами ППН-35 - можно менять без переделки существующего оборудования

Ограничения применения

• Не открытые участки - степень защиты IP00 требует обязательной установки в герметичные или закрытые корпуса
• Не рекомендовано применение в цепях постоянного тока выше 480 В - указано только для переменного тока
• Работает только в паре с правильно подобранной конструкцией держателя - использование с несоответствующими патронами вызывает нагрев и риск возгорания
• Не является устройством автоматического восстановления - после срабатывания необходимо заменить вставку

Примеры использования

• Защита входного кабеля трёхфазного двигателя мощностью ~110 кВт в промышленном цехе
• Фазовая защита в пускателе станка с ЧПУ
• Автоматическая защита преобразователя частоты в системе вентиляции
• Элемент безопасности в распределительном щите на объектах с УХЛ3-климатом (например, на севере России или в неотапливаемых ангарах)

Практические советы

• Перед заменой всегда отключайте питание и используйте изолирующие средства - даже при отключенном оборудовании возможно наличие остаточного заряда
• Выбирая вставку, ориентируйтесь на реальный рабочий ток нагрузки - он должен составлять 80–90 % от номинала (не более 160 А)
• Проверяйте состояние держателя при каждой замене - окисление контактов снижает эффективность защиты
• Храните запасные вставки в сухом месте - влага может повлиять на точность срабатывания
• При использовании в многополосных системах - каждая фаза должна иметь свою вставку ПН-101-35 габарит 1 160А, нельзя соединять несколько полюсов через одну вставку
