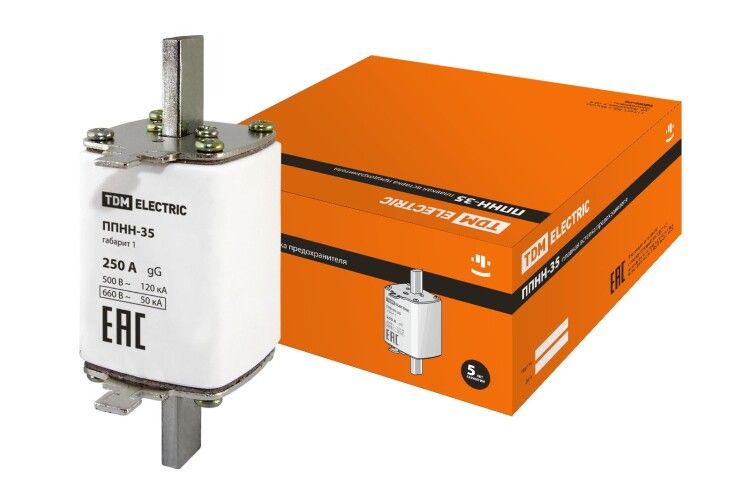

Предохранитель ППНН-35 габ.1, 250А | SQ0713-0025 TDM

Предохранитель ППНН-35, габарит 1, 250 А от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании. Этот предохранитель применяется там, где требуется надёжная и проверенная защита на высоких токах - например, в шкафах распределения или на трансформаторных подстанциях.

Назначение и область применения

Предохранитель ППНН-35, габарит 1, 250 А используется для защиты силовых цепей постоянного и переменного тока до 440 В. Он устанавливается в устройствах, где важна быстрая реакция на аварийные режимы. Подходит для установки в:

• Вводно-распределительные устройства (ВРУ);
• Шкафы распределительные (ШРС, ШР, ПР);
• Ящики и шкафы управления;
• Оборудование трансформаторных подстанций (КСО, ЩО).

Этот предохранитель рассчитан на работу в условиях повышенной нагрузки и часто встречается в системах питания промышленных станков, конвейеров и насосов.

Технические характеристики

• Номинальный ток: 250 А
• Габарит: 1 (соответствует стандартным размерам для предохранителей типа ППНН-35)
• Максимальное рабочее напряжение: 440 В (переменный/постоянный ток)
• Контакты: изготовлены из электротехнической меди с гальваническим покрытием - обеспечивает низкое переходное сопротивление и долговечность
• Тип защиты: комбинированная - против перегрузок и коротких замыканий

Значение габарита 1 указывает на физические размеры корпуса и посадочных мест - важно при замене или компоновке в щите.

Совместимость и монтаж

Предохранитель ППНН-35, габарит 1, 250 А совместим со стандартными держателями и панелями, предназначенными для предохранителей этого типа. Установка выполняется вручную - вставка в держатель происходит механически, без инструментов. Для безопасного обслуживания необходимо отключить питание перед заменой. Контактная группа требует периодической проверки на окисление - особенно в агрессивных средах.

Безопасность и стандарты

Предохранитель соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60269-1 для предохранителей промышленного исполнения. Конструкция исключает самопроизвольное выпадение вставки при вибрации. Наличие медных контактов с покрытием снижает риск нагрева и возгорания при длительной работе на номинале.

Преимущества

• Высокая коммутационная способность - выдерживает большие токи КЗ без повреждения корпуса
• Стабильная работа при колебаниях температуры окружающей среды
• Износостойкая контактная система продлевает срок службы держателя
• Простая замена плавкой вставки без демонтажа всего устройства

Ограничения применения

Предохранитель ППНН-35, габарит 1, 250 А не предназначен для:

• Защиты цепей с частыми пусками (например, двигателей без пускателей) - возможны ложные срабатывания;
• Работы в средах с высокой запылённостью без дополнительной герметизации - может потребоваться внешняя защита IP54+;
• Применения в сетях выше 440 В - превышение напряжения недопустимо.

Примеры использования

• Главный входной предохранитель в ВРУ здания с мощностью более 100 кВт;
• Защита питающих линий к группе станков на заводе;
• Аварийное отключение в ЩО трансформаторной подстанции;
• Щит управления крупным насосным узлом.

Практические советы

• При замене используйте вставку того же номинала - 250 А. Превышение тока увеличивает риск повреждения оборудования.
• Перед установкой осмотрите держатель: наличие следов оплавления или потемнения - сигнал к замене всей сборки.
• Не допускайте затяжки клемм слишком сильно - это деформирует медные контакты и вызывает перегрев.
• Проверяйте соответствие габарита 1 при закупке запасных элементов - другие габариты (2, 3) не взаимозаменяемы.
• Предохранитель ППНН-35 от TDM ELECTRIC рекомендован для замены аналогичных изделий других производителей - при условии соблюдения габарита и токовой характеристики.
