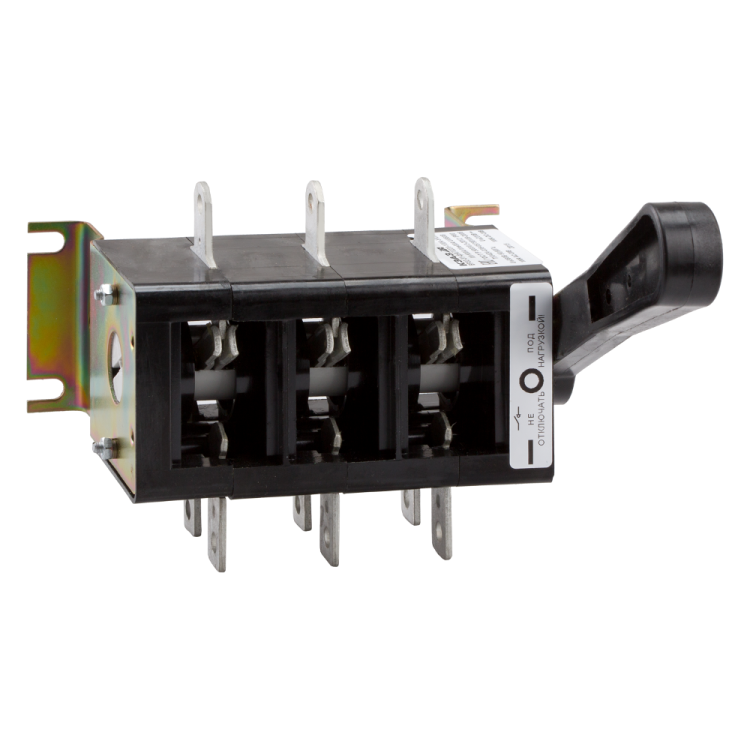

Рубильник ВР32-35Ф В71250 250А УХЛ3 КЭАЗ 110221

Выключатель-разъединитель ВР32-35Ф-В71250-250А-УХЛ3 от КЭАЗ - это стационарный рубильник с номинальным током 250 А, предназначенный для безопасного отключения цепей в распределительных щитах. Он сочетает функции сервисного и аварийного выключателя, подходит для промышленных систем переменного и постоянного тока. Артикул 110221 соответствует серии ВР-32.

Назначение и область применения

Выключатель-разъединитель ВР32-35Ф-В71250-250А-УХЛ3 используется для ручного отключения электрической цепи без нагрузки, обеспечивая видимый разрыв и гальваническую изоляцию. Применяется в качестве:

• сервисного выключателя - для обслуживания оборудования;
• устройства аварийной остановки - для быстрого отключения питания;
• предохранительного выключателя - перед коммутационными аппаратами (например, автоматическими выключателями);
• разъединителя - для изоляции участка сети при ремонте.

Подходит для установки в распределительные щиты промышленных объектов: станки, конвейеры, насосные станции, системы вентиляции. Работает в сетях с частотой 50/60 Гц, напряжением до 660 В, как в переменном, так и в постоянном токе.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток этой величины без перегрева.
• Количество полюсов: 3 - управление трёхфазной сетью.
• Номинальная мощность (AC-3, 400 В): 100 кВт - максимальная мощность двигателя, который можно отключать под нагрузкой (для разъединителей - условно, основная задача - отключение без нагрузки).
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию при работе в сетях до этого значения.
• Условный ток короткого замыкания: 14 кА - способен выдерживать кратковременные токи КЗ до этой величины без повреждений (не является устройством защиты, но сохраняет целостность).
• Максимальное сечение кабеля: 150 мм2 - позволяет подключать крупногабаритные медные или алюминиевые жилы.
• Степень защиты IP00: отсутствие защиты от внешних воздействий - требует установки внутри закрытых корпусов или щитов.
• Климатическое исполнение УХЛ3: рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости, типичных для промышленных помещений в средней полосе России.
• Габариты: 172,5×162×124 мм - компактный размер для плотной компоновки в шкафах.
• Тип подключения: винтовые зажимы - надёжное соединение, требует периодической проверки затяжки.
• Тип рукоятки: рычажный - удобный для ручного управления, с возможностью снятия для безопасности при обслуживании.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри щита.
• Цвет управляющего элемента: чёрный - высокая контрастность, легко заметен в рабочей зоне.
• Вспомогательные контакты: отсутствуют - не имеет сигнализирующих или блокировочных контактов.

Совместимость и монтаж

Выключатель-разъединитель ВР32-35Ф-В71250-250А-УХЛ3 предназначен для фронтального монтажа в распределительные щиты. Монтаж осуществляется через отверстия в монтажной плате - требуется сверление под крепёжные отверстия. Подходит для установки в щиты с глубиной не менее 125 мм. Для правильного монтажа:

• обеспечьте доступ к рукоятке с лицевой стороны;
• затягивайте винтовые зажимы усилием 1–1,5 Нм - переусиливать нельзя, чтобы не повредить контактные поверхности;
• при использовании алюминиевых кабелей примените переходные наконечники;
• не допускайте попадание пыли и влаги внутрь аппарата - IP00 не защищает от окружающей среды.

Безопасность и стандарты

Выключатель-разъединитель ВР32-35Ф-В71250-250А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Соответствует нормам безопасности для промышленного электрооборудования. Относится к категории устройств, обеспечивающих видимый разрыв - обязательное требование для работ по техобслуживанию согласно ПТЭ и ПУЭ. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2497/20).

Преимущества

• Съёмная рукоятка - позволяет заблокировать выключатель в положении “выкл” и исключить случайное включение при обслуживании.
• Высокая механическая прочность - конструкция из стали и термопластика выдерживает многократные операции включения/отключения.
• Широкий диапазон токов - подходит для большинства промышленных потребителей до 100 кВт.
• Совместимость с другими изделиями серии ВР-32 - возможность унификации в щитовой сборке.
• Низкий уровень шума при операциях - не создаёт помех в чувствительных системах управления.

Ограничения применения

• Не предназначен для коммутации под нагрузкой - отключать следует только после отключения нагрузки автоматическим выключателем или контактором.
• IP00 - не может использоваться вне закрытых щитов; недопустимо применение во влажных, пыльных или взрывоопасных зонах без дополнительной защиты.
• Отсутствие вспомогательных контактов - невозможно использовать для дистанционной сигнализации состояния (“включен/выключен”).
• Не выполняет функции защиты от перегрузки или КЗ - обязательно нуждается в параллельной установке автоматических выключателей или предохранителей.
• Не рекомендован для частого включения/отключения более 10 раз в день - снижается срок службы контактов.

Примеры использования

• Отключение трёхфазного двигателя 75 кВт перед проведением ремонтных работ на станке.
• Автоматическая остановка конвейера при срабатывании аварийной кнопки - через последовательное подключение к цепи управления.
• Изолирование секции распределительного щита при плановом техобслуживании.
• Обеспечение видимого разрыва в цепи питания преобразователя частоты.

Практические советы

• Выбирая этот выключатель-разъединитель, убедитесь, что посадочные отверстия в вашем щите совпадают с габаритами 172,5×162 мм.
• При монтаже используйте изолирующие прокладки между корпусом и металлом щита - даже при IP00 это снижает риск пробоя.
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе с высокими токами или в условиях вибрации.
• Снимайте рукоятку и храните её отдельно при длительных простоев - это предотвращает несанкционированное включение.
• Для систем с несколькими источниками питания - применяйте блокировки (замки, бирки) в соответствии с требованиями охраны труда.
