Выключатель-разъединитель ВР32И-31A71240 100А | SRK01-221-100 IEK

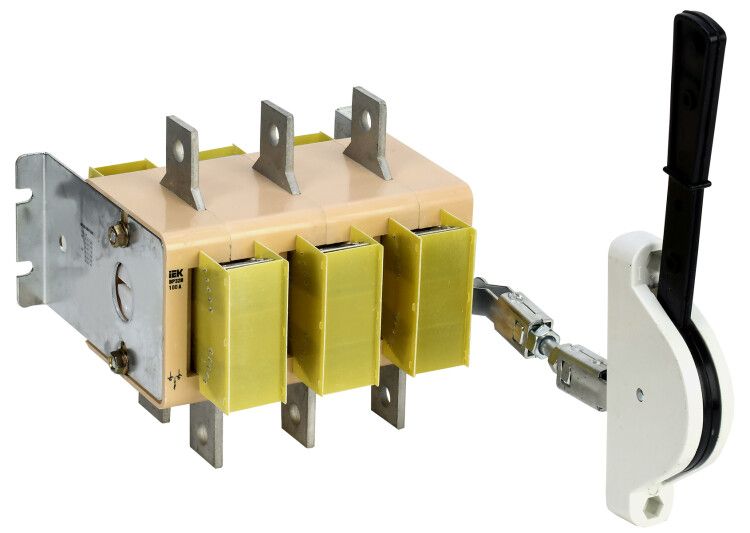

Выключатель-разъединитель ВР32И-31A71240 100А от IEK предназначен для ручного отключения электрической цепи в низковольтных распределительных устройствах. Этот рубильник обеспечивает видимый разрыв цепи, что важно для безопасности при обслуживании, и подходит для работы с нагрузками до 100 А в сетях переменного тока. Артикул srk01-221-100 соответствует серийному решению ВР32И.

Назначение и область применения

Выключатель-разъединитель ВР32И-31A71240 100А используется для ручного отключения электрической цепи без автоматического срабатывания. Он применяется в качестве главного выключателя в низковольтных комплектных устройствах (ЩО, ЯЯ, щитах управления) на объектах промышленного и энергетического назначения. Подходит для систем с рабочим напряжением до 690 В и частотой 50 Гц. Применяется там, где требуется физически видимый разрыв цепи - например, перед проведением ремонта, проверки или техобслуживания оборудования.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 100 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальное напряжение изоляции: 690 В - гарантирует надёжную изоляцию при работе в высоковольтных сетях;
• Условный ток короткого замыкания: 8000 кА - способен выдерживать кратковременные сверхтоки без повреждений;
• Тип присоединения: болтовое - для подключения медных или алюминиевых жил и шин;
• Максимальное сечение кабеля: 50 мм2 - допустимый размер проводника для надёжного соединения;
• Тип рукоятки: рычажного типа - удобна для быстрого включения/выключения даже в условиях ограниченного доступа;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жесткую поверхность внутри щита;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки в закрытых корпусах;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и повышенная влажность;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и регулярном осмотре;
• Привод: ручной - управление исключительно механическое, без автоматики;
• Цветовая индикация: положение “Включено” визуально определяется по цвету рукоятки;
• Двойной видимый разрыв: каждая фаза имеет два разрыва, что соответствует нормам безопасности.

Совместимость и монтаж

Выключатель-разъединитель ВР32И-31A71240 100А совместим с медными и алюминиевыми проводами и шинами сечением до 50 мм2. Для монтажа требуется прочная монтажная плата или DIN-рейка в щите. Болтовые зажимы обеспечивают плотный контакт - необходимо использовать правильный момент затяжки (не более рекомендованного производителем). Рукоятка снимается после отключения - это предотвращает случайное включение при работах на оборудовании. Устройство не требует специальных инструментов для установки, но требует точного выравнивания при креплении.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-31A71240 100А соответствует ГОСТ Р 50030.3 и техническим условиям ТУ 3424-029-18461115-2009. Двойной видимый разрыв и сменная рукоятка обеспечивают соответствие требованиям безопасности при обслуживании. Цветовая индикация положения “Включено” снижает риск человеческой ошибки. Однако из-за степени защиты IP00 устройство нельзя устанавливать вне герметичных корпусов - это обязательное условие для сохранения уровня безопасности.

Преимущества

• Подтверждённая надёжность при больших токах короткого замыкания (8000 кА);
• Низкие тепловые потери благодаря использованию современных контактных материалов;
• Возможность подключения как меди, так и алюминия - гибкость при модернизации старых систем;
• Съёмная рукоятка - позволяет заблокировать устройство в режиме “Выключено”, исключая случайное включение;
• Чёткая визуальная индикация состояния - красный цвет рукоятки указывает на включенное состояние;
• Простота обслуживания - отсутствие сложных механизмов, легко диагностируется и ремонтируется.

Ограничения применения

• Не предназначен для частой коммутации - не является автоматическим выключателем и не рассчитан на многократные включения/выключения под нагрузкой;
• IP00 - запрещена установка в открытых, сырых или пыльных местах без корпуса;
• Не работает в автономном режиме - всегда требует ручного воздействия;
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц;
• Не имеет функций защиты от перегрузки или КЗ - должен применяться в паре с автоматическими выключателями или предохранителями.

Примеры использования

• Главный выключатель в распределительном щите промышленного станка;
• Отключающее устройство перед частотным преобразователем на конвейере;
• Разъединитель в цепи питания насосной станции;
• Центральный рубильник в щите управления технологической линии;
• Точка отключения для планового техобслуживания силовой части системы.

Практические советы

• Обязательно используйте выключатель-разъединитель ВР32И-31A71240 100А только в составе комплексной системы защиты - он не заменяет автоматический выключатель!
• При подключении алюминиевых шин - используйте переходные шайбы и смазку для предотвращения окисления;
• Проверяйте затяжку болтов через 1–2 месяца после первого включения - металл может “усадиться”;
• Снимайте рукоятку и помещайте её в специально отведённое место при выполнении ремонтных работ - это правило безопасности;
• Убедитесь, что монтажная плата жёстко закреплена - вибрации могут вызвать нагрев и выход из строя контактов;
• При замене учитывайте посадочные размеры - модель ВР32И имеет стандартизированную форму, совместимую с другими изделиями серии.
