Рубильник ВР32-31В31250 - SRK01-111-100 IEK

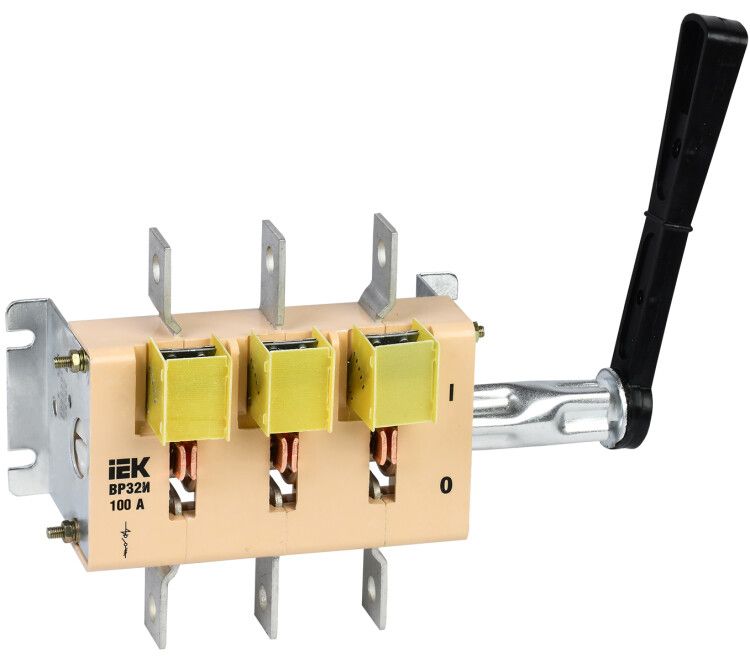

Выключатель-разъединитель ВР32И-31В31250 100А от IEK предназначен для ручного отключения и включения электрических цепей переменного тока в распределительных щитах. Этот прибор обеспечивает видимый разрыв цепи и используется как главный выключатель в низковольтных системах. Артикул srk01-111-100 соответствует модели с номинальным током 100 А.

Назначение и область применения

Выключатель-разъединитель ВР32И-31В31250 100А применяется для ручного управления электрическими цепями переменного тока с частотой 50 Гц и напряжением до 690 В. Он служит основным средством отключения питания перед проведением работ на оборудовании. Подходит для установки в низковольтные комплектные устройства (НКУ): распределительные щиты, пункты управления, станционные ящики. Может использоваться как главный выключатель благодаря высокому условному номинальному току короткого замыкания - 8000 кА.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение изоляции: 690 В
• Количество полюсов: 3
• Род тока: переменный (AC)
• Условный номинальный ток короткого замыкания: 8000 кА
• Максимальное сечение кабеля: 50 мм2
• Тип присоединения: болтовое
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Тип рукоятки: рычажная, с возможностью снятия
• Цветовая индикация: зелёный - «Включено», серый - «Выключено»
• Способ монтажа: на монтажную плату
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, умеренно влажный климат)
• Срок службы: 10 лет
• Соответствие стандартам: ГОСТ Р 50030.3, ТУ 3424-029-18461115-2009

Совместимость и монтаж

Выключатель-разъединитель ВР32И-31В31250 100А монтируется на монтажную плиту внутри распределительного щита. Присоединение проводов и шин осуществляется через болтовые зажимы - подходят как медные, так и алюминиевые токоведущие элементы. Для надёжного соединения используйте контактные площадки с правильным моментом затяжки (не более указанного в руководстве). Благодаря компактной форме и фиксированной установке, он легко интегрируется в типовые сборки. Обязательно оставьте свободное пространство вокруг корпуса - степень защиты IP00 требует защиты от пыли и влаги другими способами (например, герметичными крышками щита).

Безопасность и стандарты

Выключатель-разъединитель ВР32И-31В31250 100А соответствует требованиям ГОСТ Р 50030.3 и ТУ 3424-029-18461115-2009. Конструкция предусматривает двойной видимый разрыв цепи - это гарантирует, что все полюса полностью отключены, что необходимо для безопасности при техобслуживании. Съёмная рукоятка позволяет заблокировать устройство в положении «выключено» (при наличии замка). Цветовая индикация (зелёный/серый) снижает риск ошибочного включения. Однако, поскольку степень защиты IP00 не предполагает никакой защиты от окружающей среды, применение вне закрытых щитов запрещено.

Преимущества

• Двойной видимый разрыв - повышает безопасность при ремонтах
• Съёмная рукоятка - возможность блокировки и предотвращения случайного включения
• Цветовая индикация положения - быстрое определение состояния цепи
• Поддержка медных и алюминиевых проводов и шин - гибкость при подключении
• Низкие тепловые потери - благодаря качественным материалам контактов
• Высокая коммутационная стойкость - 8000 кА позволяет использовать в сетях с большими токами КЗ

Ограничения применения

Выключатель-разъединитель ВР32И-31В31250 100А не предназначен для автоматического отключения при аварии - он работает только вручную. Его нельзя устанавливать в открытых помещениях, на улице или в местах с повышенной влажностью, пылью, агрессивными средами - из-за степени защиты IP00. Также он не рассчитан на частую коммутацию (более 1–2 раз в день); для часто включаемых цепей требуется автоматический выключатель. Не допускается использование в цепях постоянного тока - только переменный ток 50 Гц.

Примеры использования

• Главный выключатель в распределительном щите производственного оборудования
• Отключающее устройство перед частотным преобразователем или МПЗ
• Ручной разъединитель в системах конвейеров, насосных станций, сварочных агрегатах
• Обеспечение видимого разрыва в щитах управления технологическими линиями

Практические советы

• При подключении алюминиевых шин используйте переходные шайбы между медью и алюминием - чтобы избежать окисления.
• Проверяйте момент затяжки болтов - переусиливать нельзя, иначе повредятся контакты; недостаточно - будет нагрев.
• Не устанавливайте этот выключатель-разъединитель без кожуха или крышки щита - IP00 не защищает от пыли и влаги.
• При необходимости блокировки - снимите рукоятку и закрепите её замком (наличие замка - задача заказчика).
• Для проверки состояния цепи после отключения - всегда используйте указатель напряжения, даже если индикатор показывает «выключено».
• При замене - учтите, что модель ВР32И-31В31250 100А имеет фиксированные габариты; совместима с аналогичными изделиями серии ВР32И.
