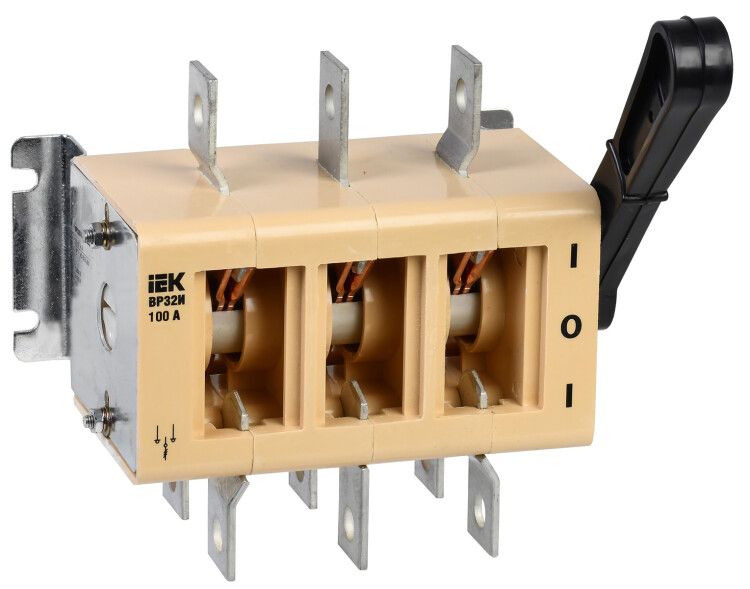

Выключатель-разъединитель ВР32И-31А70220 100А | SRK01-200-100 IEK

Выключатель-разъединитель ВР32И-31А70220 100А от IEK предназначен для ручного отключения и изоляции электрических цепей в низковольтных распределительных устройствах. Этот прибор обеспечивает надёжную механическую изоляцию и подходит для использования в качестве главного выключателя в промышленных системах. Артикул srk01-200-100 соответствует серийному решению ВР32И.

Назначение и область применения

Выключатель-разъединитель ВР32И-31А70220 100А используется для ручного отключения электрической цепи без автоматического срабатывания. Он применяется в составе низковольтных комплектных устройств (НКУ) для создания видимого разрыва цепи перед проведением работ по техобслуживанию. Подходит для установки на производственных линиях, в щитовых помещениях, на насосных станциях и других объектах с постоянными нагрузками до 100 А. Может использоваться как главный выключатель согласно нормативам.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 100 А - рассчитан на длительную работу при токе до 100 ампер;
• Номинальное напряжение изоляции: 690 В - работает в сетях до 690 В переменного тока частотой 50 Гц;
• Условный ток короткого замыкания: 8000 кА - способен выдерживать кратковременные сверхтоки без повреждений;
• Максимальное сечение кабеля: 50 мм2 - совместим с медными и алюминиевыми проводниками такого сечения;
• Тип присоединения: болтовое - клеммы фиксируются гайками, обеспечивают прочное соединение;
• Тип рукоятки: рычажный - удобное управление одним движением, легко определить состояние “Вкл/Выкл”;
• Цветовая индикация: положение “Включено” визуально отличается - снижает риск ошибочного вмешательства;
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов;
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и регулярном осмотре;
• Способ монтажа: монтажная плата - крепится на металлическую платформу или DIN-рейку через специальные кронштейны;
• Конструкция: встраиваемое устройство фиксированной установки - не снимается после монтажа без демонтажа всей системы.

Совместимость и монтаж

Выключатель-разъединитель ВР32И-31А70220 100А монтируется на монтажную плиту или раму в сборке НКУ. Для установки требуется свободное пространство вокруг аппарата - минимум 50 мм с каждой стороны для доступа к клеммам и рукоятке. Болтовые зажимы принимают медные и алюминиевые жилы, а также шины. Перед монтажом проверьте соответствие сечения кабеля (не более 50 мм2) и момент затяжки креплений - переусиливать нельзя, чтобы не повредить контактные поверхности. Съемная рукоятка позволяет заблокировать устройство в положении “Выключено”, что необходимо при выполнении ремонтных работ.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-31А70220 100А соответствует ГОСТ Р 50030.3 и техническим условиям ТУ 3424-029-18461115-2009. Обеспечивает двойной видимый разрыв цепи - каждая фаза имеет два раздельных контакта, что гарантирует полную изоляцию. Цветовая индикация и возможность снятия рукоятки повышают безопасность при работе обслуживающего персонала. Однако из-за степени защиты IP00 запрещена установка в открытых или влажных местах - обязательно использовать в герметичных щитах.

Преимущества

• Двойной видимый разрыв - гарантированная изоляция цепи, соответствует правилам безопасности;
• Съемная рукоятка - позволяет применять замки и бирки для предотвращения случайного включения;
• Низкие потери мощности - благодаря качественным контактным материалам снижаются тепловые потери;
• Поддержка медных и алюминиевых проводников - универсальность при подключении существующих систем;
• Простота эксплуатации - один рычаг для управления, четкая визуальная индикация состояния;
• Срок службы 10 лет - долговечность при минимальном техобслуживании.

Ограничения применения

• Не предназначен для частой коммутации - не является автоматическим выключателем, не рассчитан на многократные включения/выключения под нагрузкой;
• IP00 - нельзя устанавливать вне закрытых щитов, в сырых, пыльных или наружных условиях;
• Требуется внешняя защита - должен находиться в корпусе с уровнем защиты не ниже IP54;
• Не подходит для цепей с высокими импульсными нагрузками - только для стационарных, равномерных нагрузок;
• Нет встроенной защиты от КЗ - должен использоваться в паре с автоматическими выключателями или предохранителями.

Примеры использования

• Главный входной выключатель в распределительном щите промышленного оборудования;
• Отключающее устройство перед частотным преобразователем на конвейере;
• Разъединитель в цепи питания насосной группы в водопроводной станции;
• Функциональный элемент в ячейках КРУ-0,4 кВ для проведения планового ремонта;
• Общее отключение цепи в цеховой сети с несколькими потребителями.

Практические советы

• Перед первым включением проверьте плотность затяжки всех болтов - слабый контакт вызывает нагрев;
• При подключении алюминиевых шин используйте переходные шайбы между медью и алюминием, чтобы избежать окисления;
• Регулярно осматривайте контакты - при появлении следов нагара или оплавления замените аппарат;
• Всегда используйте съемную рукоятку и блокировочные устройства при выполнении работ;
• Выбирайте место монтажа так, чтобы рукоятка была доступна без усилий - не за другими элементами;
• Не используйте этот выключатель для отключения токов КЗ - он не гасит дугу, только разрывает цепь после срабатывания автомата.
