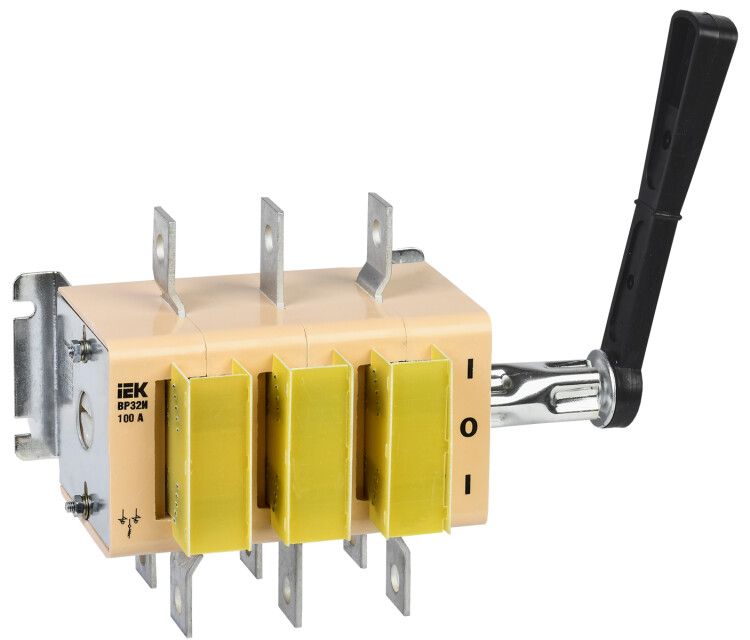

Выключатель-разъединитель ВР32И-31В71250 100А | SRK01-211-100 IEK SRK01-211-101

Выключатель-разъединитель реверсивный ВР32И-31В71250 100А от IEK предназначен для ручного отключения и перевода электрической цепи между двумя источниками питания. Применяется в низковольтных распределительных щитах, на станках и конвейерах, где требуется надежный разрыв цепи и возможность реверса.

Назначение и область применения

Выключатель-разъединитель реверсивный ВР32И-31В71250 100А используется для ручного управления питанием в цепях переменного тока до 690 В и частотой 50 Гц. Он обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания и ремонта. Подходит для установки в комплектные распределительные устройства (КРУ) и системы автоматизации. Может применяться как главный выключатель в системах с несколькими источниками питания - например, основной и резервный ввод.

Технические характеристики

• Номинальный ток: 100 А - способен долговременно проводить ток до этого значения без перегрева.
• Количество полюсов: 3 - управляет трёхфазной сетью.
• Номинальное напряжение изоляции: 690 В - рассчитан на работу в сетях до этой величины.
• Условный ток короткого замыкания: 8000 кА - способен выдерживать кратковременные сверхтоки без разрушения.
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать медные и алюминиевые провода и шины такого сечения.
• Тип присоединения: болтовое - требует затяжки клемм гаечными ключами.
• Тип рукоятки: рычажного типа - удобна для оперативного переключения вручную.
• Конструкция: встраиваемое устройство фиксированной установки - устанавливается в щит, не имеет корпуса для наружного монтажа.
• Способ монтажа: на монтажную плату - крепится через отверстия и болты на металлическую пластину внутри щита.
• Степень защиты: IP00 - не защищён от пыли и воды; требует установки в закрытые щиты.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и в условиях повышенной влажности, характерных для помещений с контролируемым микроклиматом.
• Срок службы: 10 лет - при соблюдении условий эксплуатации и регулярном осмотре.

Совместимость и монтаж

Выключатель-разъединитель реверсивный ВР32И-31В71250 100А совместим с любыми щитами, имеющими монтажную плату подходящего размера. Для монтажа необходим доступ к задней части устройства - клеммы находятся сбоку и сзади. Кабель или шина должны быть подготовлены с обжимом или зажимом под болт. Монтаж выполняется после отключения питания. Болтовое соединение требует контрольной проверки момента затяжки - переусердствовать нельзя, чтобы не повредить контактные поверхности. Рукоятка снимается для запирания в положении “Выключено” - это обязательное условие безопасности при работах на оборудовании.

Безопасность и стандарты

Выключатель-разъединитель реверсивный ВР32И-31В71250 100А соответствует ГОСТ Р 50030.3 и ТУ 3424-029-18461115-2009. Обеспечивает двойной видимый разрыв - каждая фаза физически отсоединена, что исключает случайное включение. Цветовая индикация (“Включено”) помогает быстро определить состояние аппарата. Съёмная рукоятка позволяет заблокировать устройство замком - соответствие нормам LOTO (Lock Out Tag Out). Отсутствие степени защиты IP00 требует установки только во внутренних помещениях в герметичных щитах класса защиты не ниже IP54.

Преимущества

• Двойной видимый разрыв - гарантирует безопасность при обслуживании.
• Поддержка медных и алюминиевых проводов - универсальность подключения без переходников.
• Низкие тепловые потери - благодаря качественным контактам и материалам снижаются энергопотери.
• Цветовая индикация - уменьшает риск человеческой ошибки при работе.
• Съёмная рукоятка - позволяет использовать механический замок для предотвращения включения.
• Высокая коммутационная стойкость - 8000 кА обеспечивают надёжность даже при аварийных режимах.

Ограничения применения

• Не применяется в открытых помещениях - степень защиты IP00 не допускает воздействия пыли, влаги и внешних факторов.
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует наличия предохранителей или автоматических выключателей в цепи.
• Не рекомендован для частого включения/выключения - предназначен для редких операций (не более 1–2 раз в день); для частой коммутации нужны контакторы.
• Требует монтажа на монтажную плату - невозможно установить на DIN-рейку.
• Не подходит для высоких температур выше +40C - при превышении возможен выход из строя изоляции.

Примеры использования

• Главный рубильник в распределительном щите цеха с резервным вводом.
• Реверсивный выключатель на станке с изменяемым направлением вращения двигателя.
• Отключающее устройство перед преобразователем частоты для безопасного техобслуживания.
• Разъединитель в системе бесперебойного питания (UPS) для ручного переключения между сетью и батареями.

Практические советы

• При подключении алюминиевых шин используйте антиоксидантную пасту - предотвратит окисление и нагрев контактов.
• Проверяйте момент затяжки болтов по спецификации производителя - недостаточная затяжка вызывает нагрев, избыточная - деформацию клемм.
• Обязательно убирайте рукоятку и ставьте замок при проведении ремонтных работ - это требование правил техники безопасности.
• При использовании в щитах с множеством аппаратов - помечайте каждый выключатель этикеткой с номером цепи и назначением.
• Проверяйте целостность контактов и наличие следов нагара ежегодно - особенно при работе с большими токами.
• Не используйте ВР32И-31В71250 100А в качестве единственного средства защиты - всегда сочетайте с автоматическими выключателями или предохранителями.
